铸铁铝结构龙门式数控加工机床设计

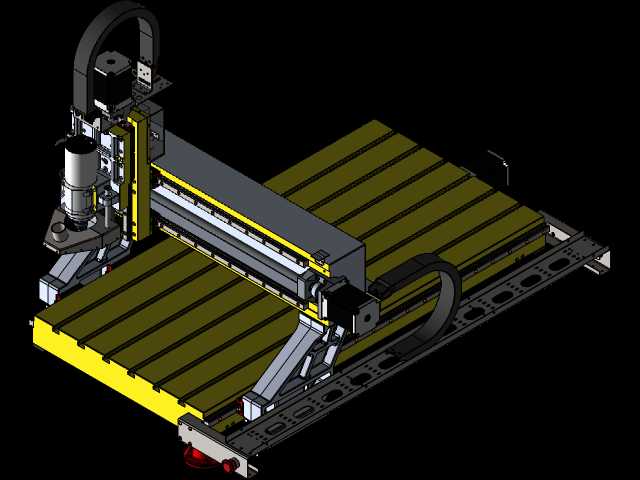

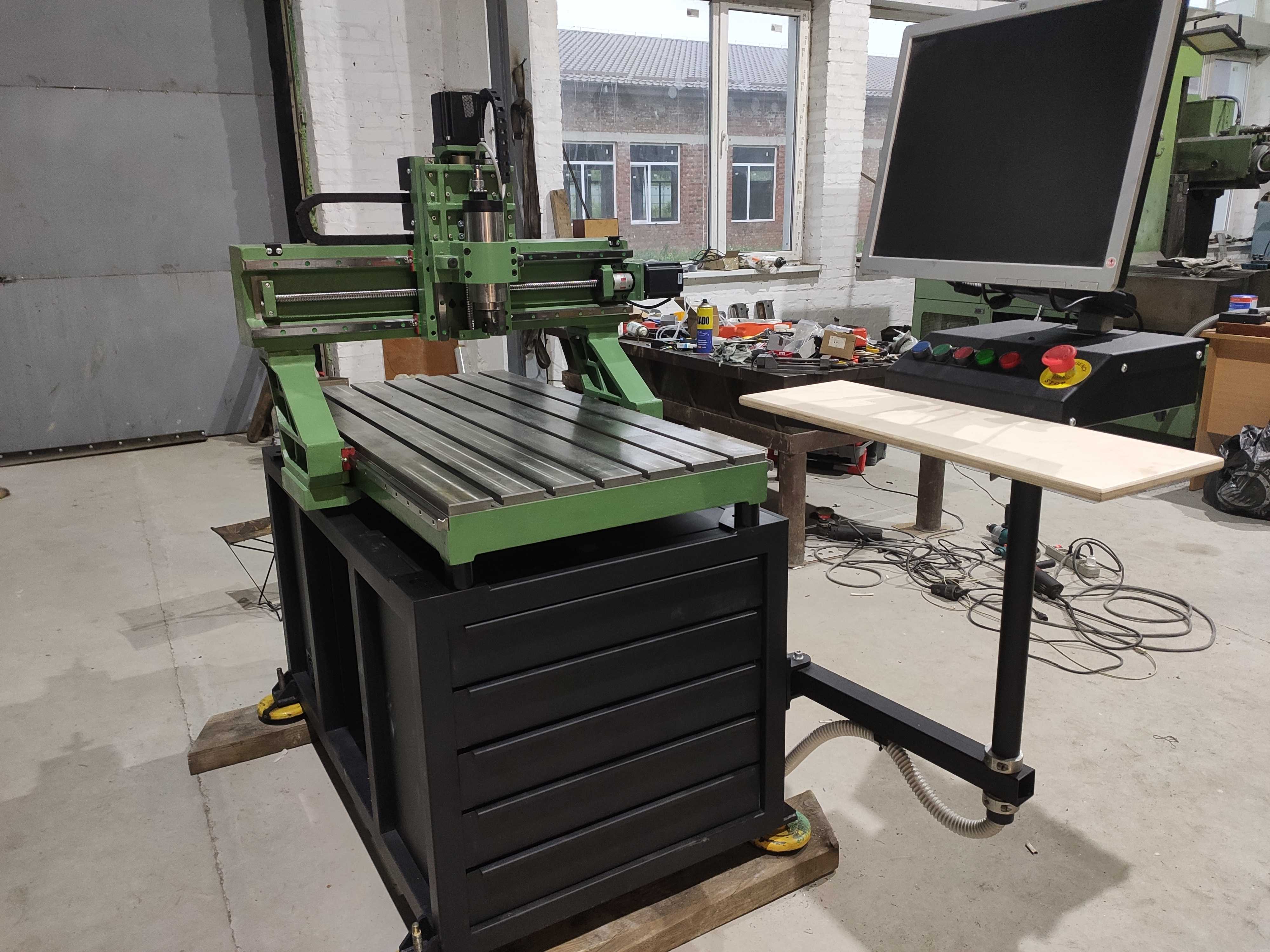

　　这款龙门式数控加工设备的结构设计，核心围绕中小幅面非金属与轻金属切削加工场景展开，适配广告标识制作、小型模具加工、木工浮雕切割、工艺零件铣削等多类作业需求，可覆盖小批量定制加工、个人工坊生产、教学实训演示等多元使用场景。整机采用铸铁搭配工业铝型材的组合式结构方案，床身底座选用铸铁材质，利用铸铁本身优异的减震性能与结构刚性，抵消主轴高速切削时产生的振动，避免加工面出现振纹，保障加工精度的稳定性；横梁、滑枕等运动构件则选用高强度工业铝型材加工，在保证结构强度满足切削负载要求的前提下，尽可能降低运动部件的自重，减小伺服驱动系统的负载惯性，提升轴系运动的响应速度与定位精度。设备的有效加工工作区尺寸设定为900mm×600mm×180mm，

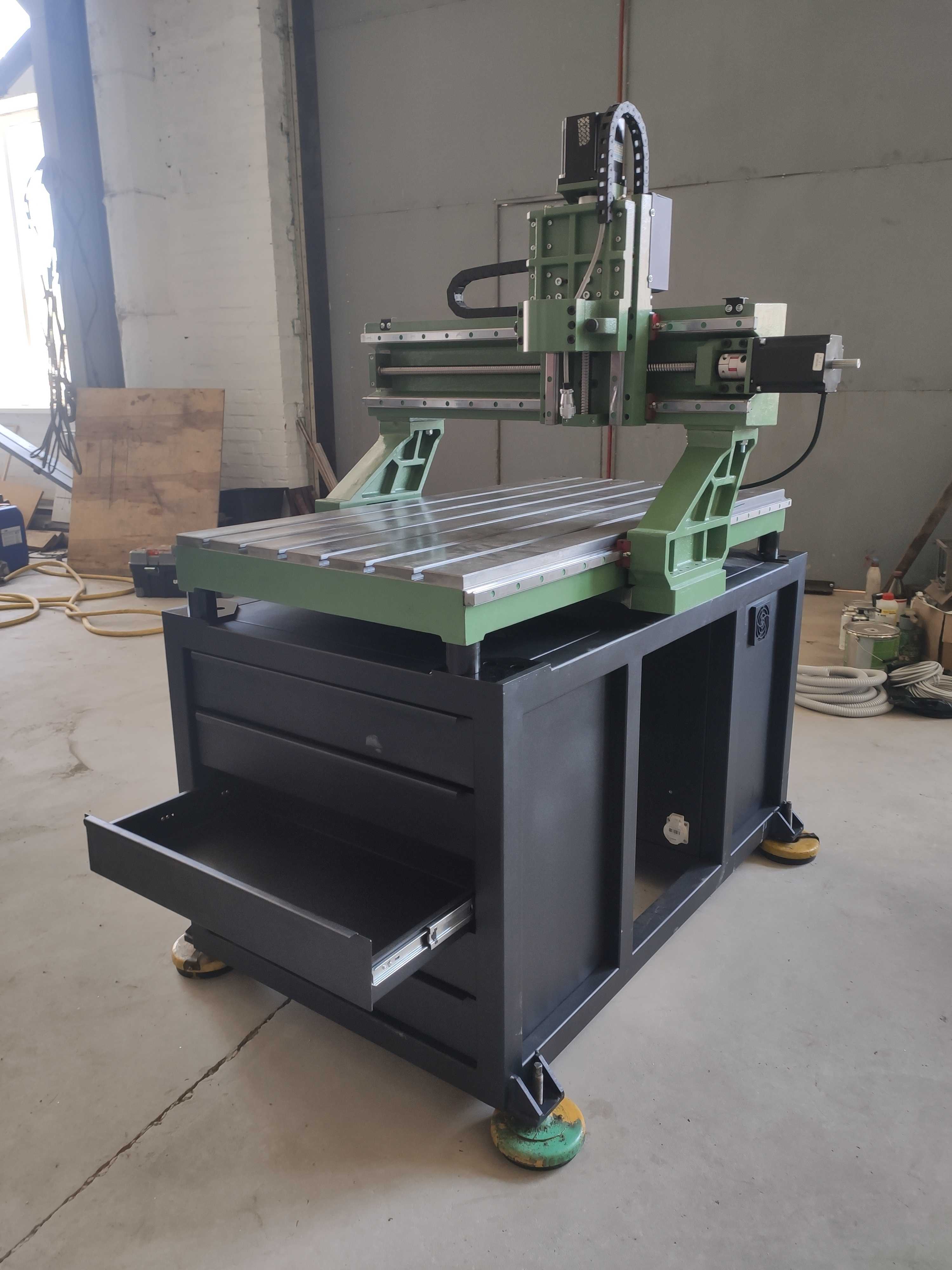

　　该幅面参数经过多场景适配验证，既可以容纳常规尺寸的广告板材、小型模具坯料、木工工件，也不会因幅面过大造成整机占地面积冗余，适配多数小型加工场地的空间摆放要求；安装边界方面，整机外轮廓在长宽高三个维度预留了足够的维护操作空间，电气柜、驱动模块、走线拖链均布置在床身非操作侧，正面仅保留工件装卸的操作区域，操作人员上下料时无需侧身避让突出构件，日常维护时可直接拆卸侧封板接触内部传动组件，无需挪动整机位置。传动系统的设计上，X轴采用双导轨支撑结构，导轨沿床身长度方向平行布置，滑块与横梁底部刚性连接，配合精密滚珠丝杠传递动力，避免长行程下横梁出现俯仰偏摆；Y轴导轨布置在横梁正面，滑座通过滑块与导轨连接，丝杠沿横梁中线布置，

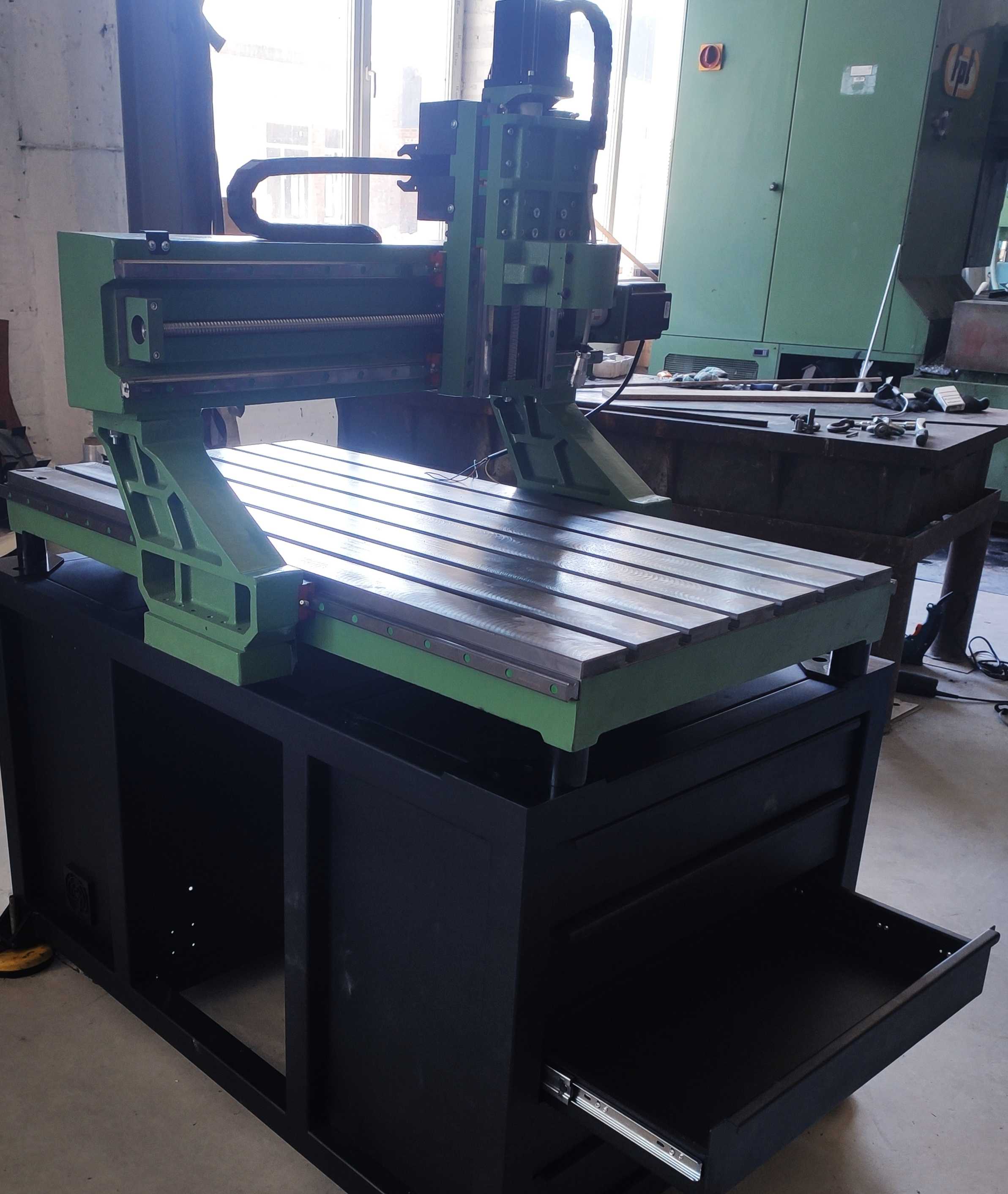

　　抵消切削时的侧向力矩；Z轴采用矩形导轨搭配配重结构？不，这款设备Z轴行程较短，依靠伺服电机抱闸与丝杠自锁实现位置保持，滑枕截面做了加强筋设计，主轴安装座与滑枕一体加工，保证主轴装夹的同轴度，减少高速运转时的主轴跳动。主轴选用高速风冷主轴，适配雕刻、铣削、钻孔等多类加工工序，可通过更换不同夹具装夹不同直径的刀具，满足不同加工工艺的转速与扭矩需求。走线部分全部采用封闭式拖链收纳，动力线、信号线分离布置在拖链不同腔室，避免信号干扰造成的轴系丢步、误动作，拖链弯曲半径经过核算，在全行程运动过程中不会出现线缆拉扯、弯折过度的问题，延长线缆使用寿命。床身工作台采用T型槽结构设计，可通过压板、夹具快速固定不同形状的加工坯料，台面做了耐磨处理，

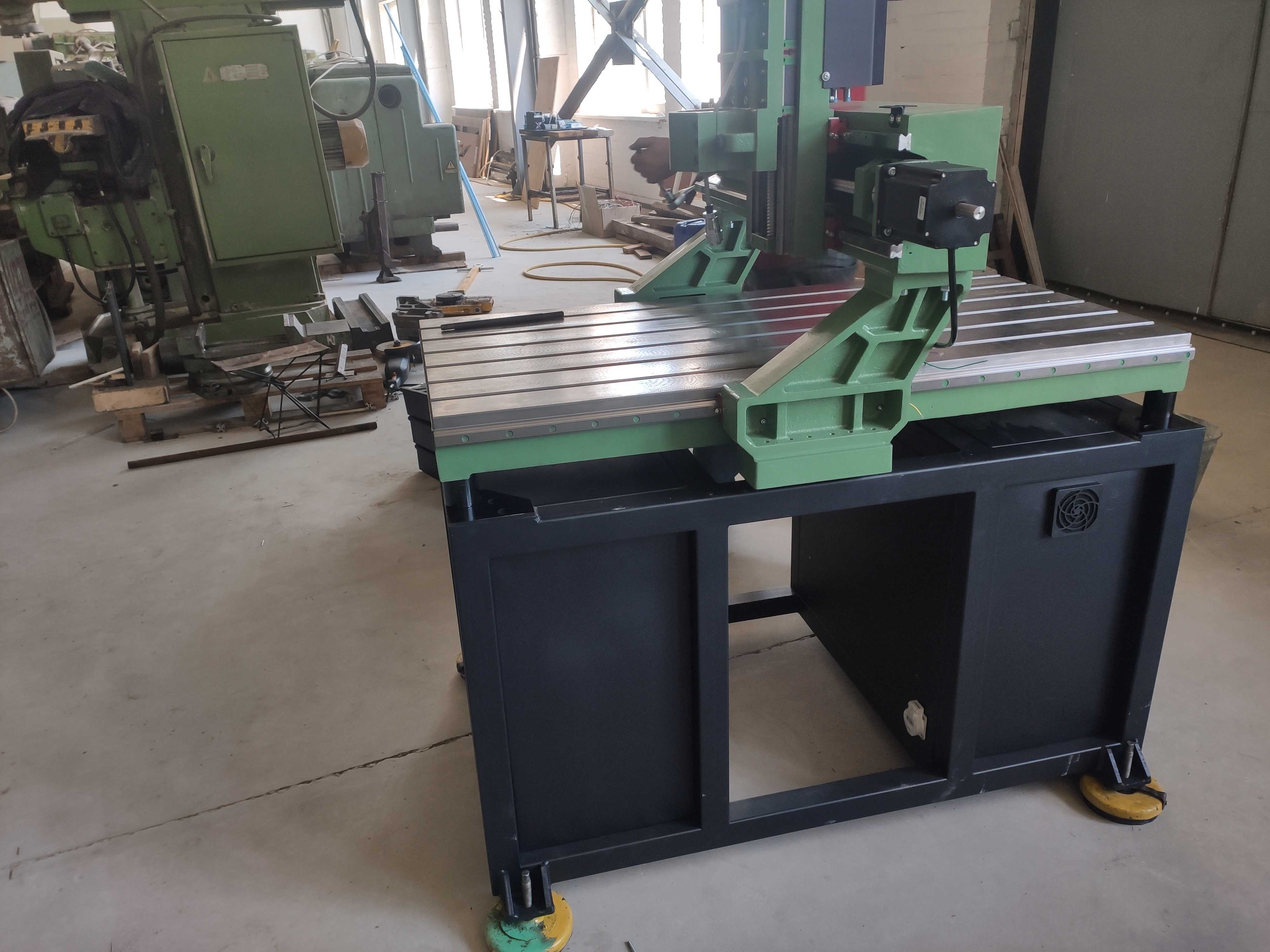

　　长期装夹工件也不会出现台面凹陷、划痕影响定位精度的问题。龙门架的两侧支撑座与床身采用定位销+螺栓的刚性连接方式，装配时可通过定位销快速对齐安装位置，后期如果出现精度偏移，也可通过重新配磨支撑座结合面、调整螺栓预紧力恢复几何精度，无需整体更换结构件。设备的限位系统在各轴行程两端布置了硬限位与软限位双重保护，软限位通过系统参数设定行程边界，硬限位采用机械触发式开关，当运动部件超程时可直接触发急停，避免轴系撞击造成结构损坏。整体设计过程中，对各运动部件的惯量做了匹配计算，伺服电机的扭矩、转速参数均按照最大切削负载下的需求选型，避免出现大马拉小车的动力冗余，也不会因动力不足造成切削闷车、加工表面质量差的问题。
