精益生产车间多层物料存储料架结构

　　这套精益结构物料架，是面向离散制造车间工位旁线边物料供给场景开发的存储器具，核心用途是承接工序间的在制品暂存、装配工位的零配件齐套配送、作业现场的工装辅料定点存放，适配多品种小批量生产模式下的频繁换线、物料快速补位需求，相比传统焊接式货架，可根据工位布局、物料盒尺寸灵活调整层位，无需额外焊接加工，仅用标准连接件即可完成组装改造。

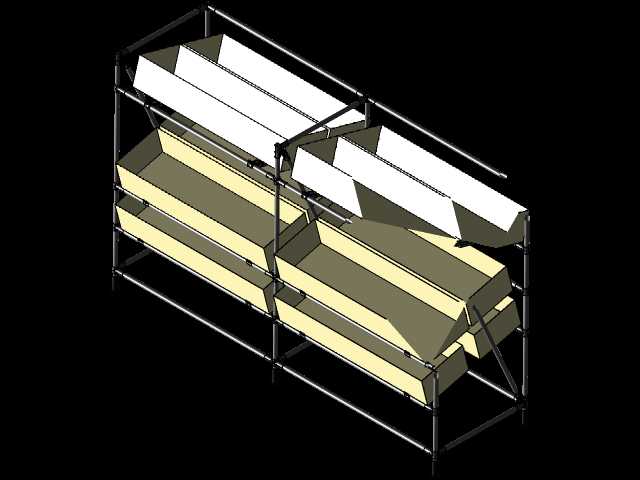

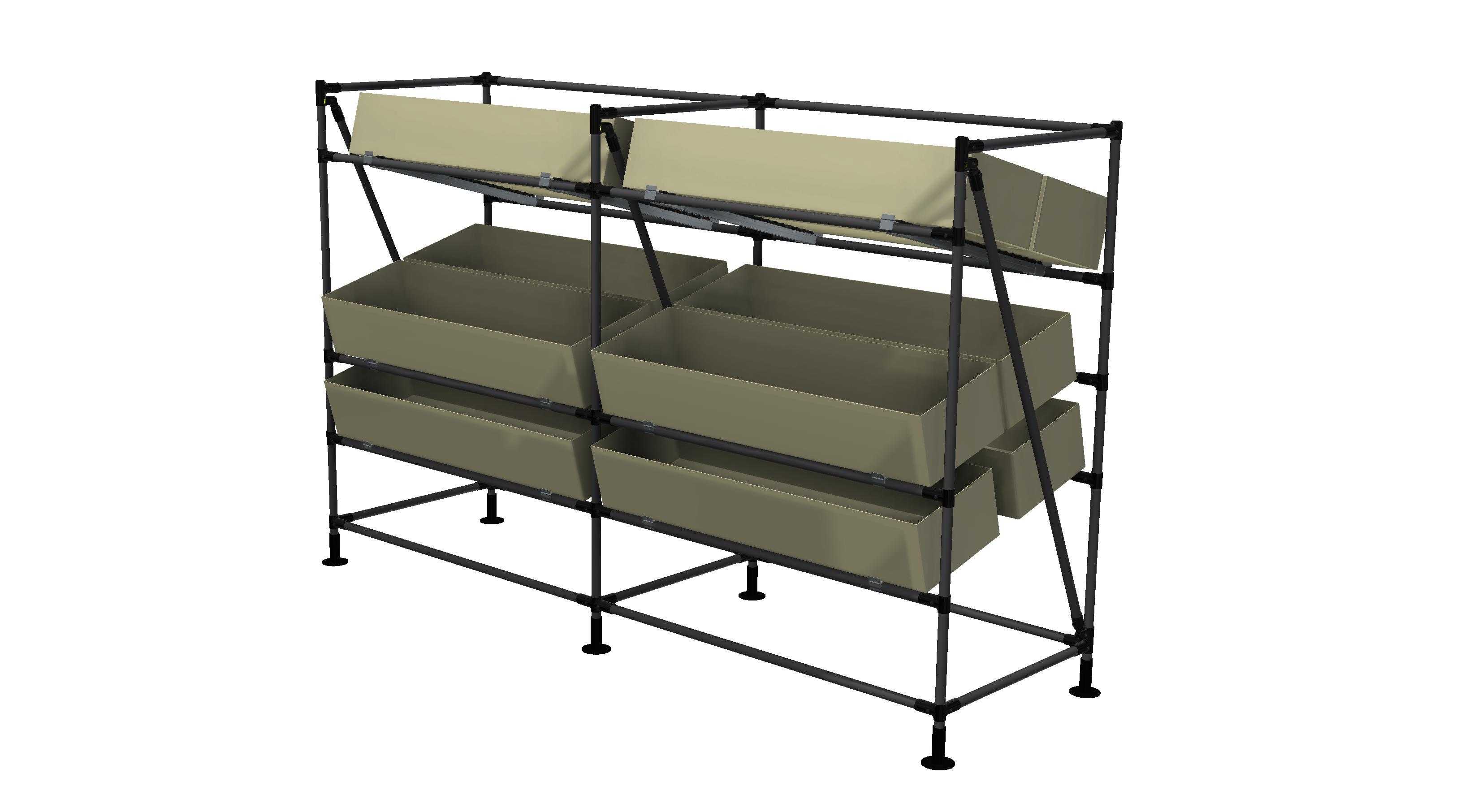

　　从结构设计逻辑来看，整体框架采用圆管精益管搭建，节点位置采用专用紧固件锁紧，所有竖向承重管底部配置可调脚杯，可适配车间地面存在的3-15mm高度差，安装时无需对地面做打孔固定，调整脚杯高度即可保证整体架体水平，避免因地面倾斜导致物料盒滑移、架体受力不均的问题。架体横向分为两个独立存储单元，竖向设置三层敞口式物料盛放层，每层的承载梁采用斜向支撑加固，斜撑与竖向主管、横向承载梁形成稳定三角受力结构，单层均匀承载状态下可满足常规中小尺寸零件盒的承重需求，不会出现横梁中部下挠变形的情况。

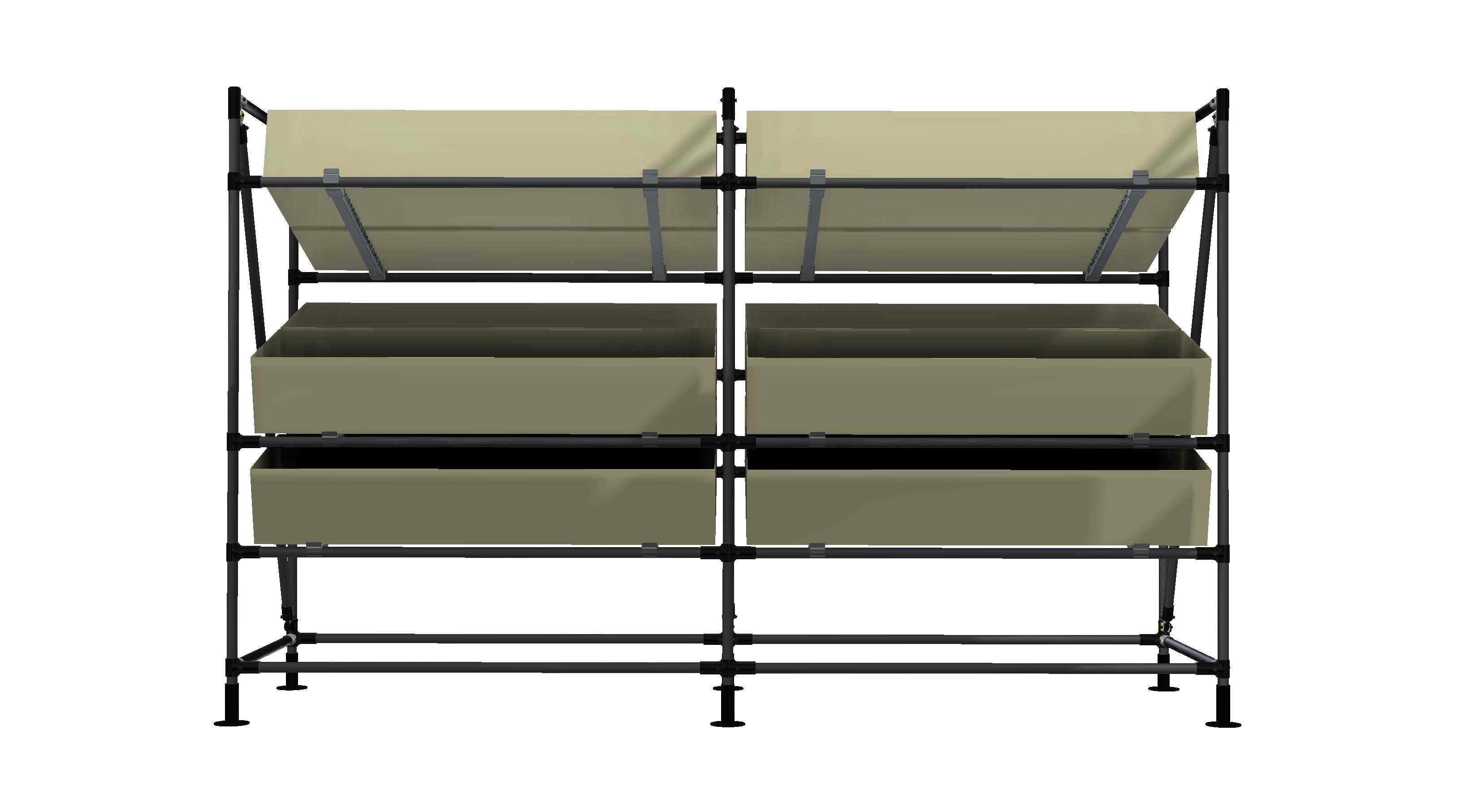

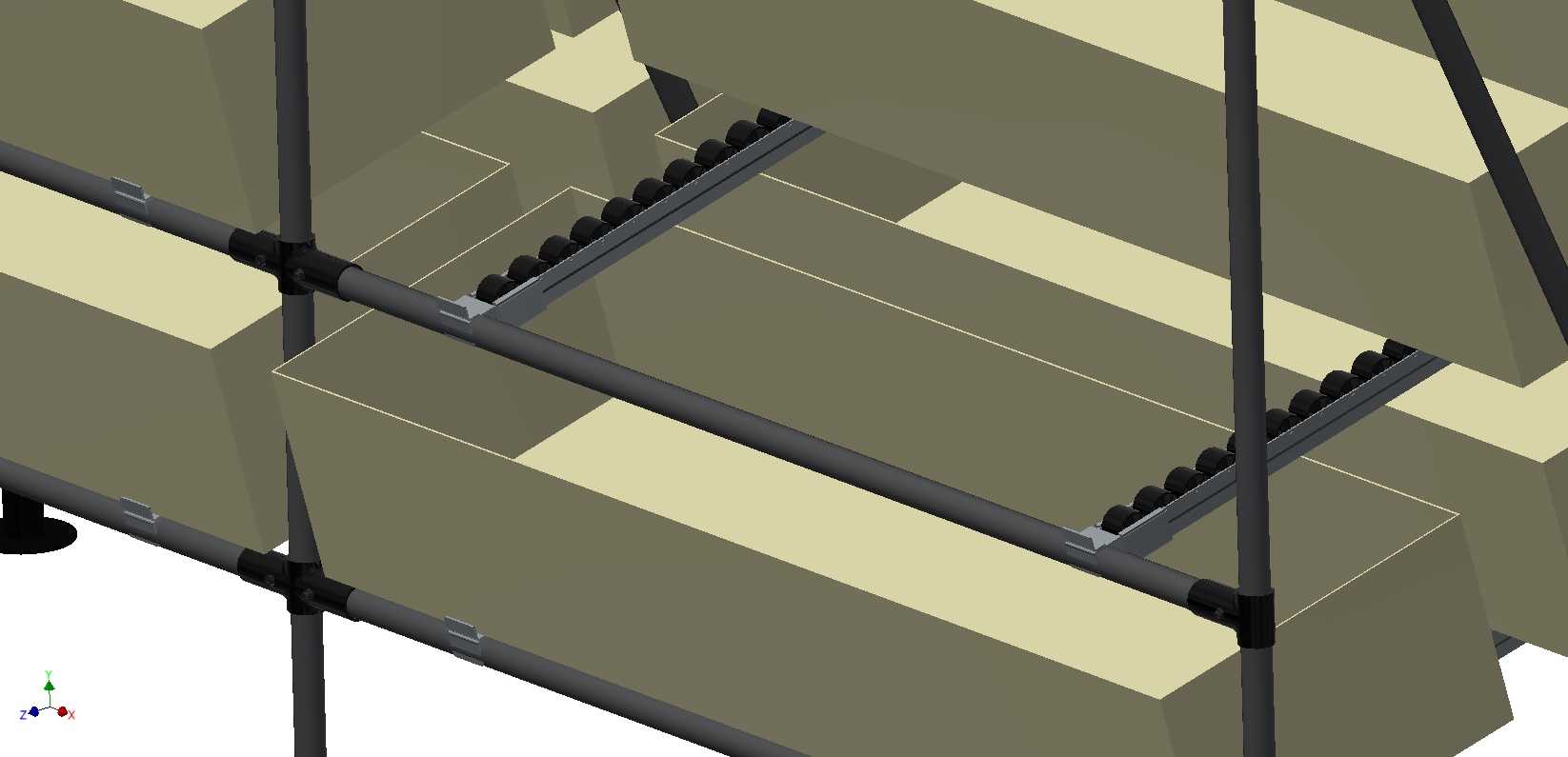

　　上层设置倾斜式翻盖置物格，翻盖与框架之间采用简易铰接结构，翻开角度可根据取放需求限位，格体采用柔性面料包覆，内部可存放作业指导书、点检记录、轻量工装工具等物品，倾斜角度适配站立作业人员的视线高度，无需大幅弯腰或抬手即可取放物品，符合工位作业的人机工程要求。下方三层盛放位均采用前低后高的倾斜设计，物料盒放置后呈自然前倾状态，作业人员取放零件时无需探身伸入架体内部，伸手即可触及盒内物料，同时前倾角度经过校核，放置标准规格的零件盒时不会出现滑落风险，配合后侧的挡边结构，可限制物料盒的前后位移，即使在架体轻微晃动的情况下也不会出现物料掉落的问题。

　　安装边界方面，整体架体的横向总宽度控制在1.8米以内，纵向深度不超过0.8米，整体高度控制在1.6米左右，放置在工位旁时不会遮挡作业人员的操作视线，也不会占用过多的通道空间，满足车间主通道旁线边存储的安全距离要求，架体所有外露管端均配置端盖封堵，不存在尖锐毛刺外露的安全隐患，所有连接紧固件的外露部分均做圆弧过渡处理，避免作业人员取放物料时剐蹭工装或划伤手臂。

　　在实际场景适配中，这套料架可直接对接AGV物料配送流程，每层的物料盒可直接从架体抽出放置到配送小车上，无需二次倒运零件，减少物料转运过程中的磕碰损伤；架体的模块化设计支持后续扩展，可根据产线产能提升的需求，在原有框架基础上加装层板、分隔条、标签卡槽等配件，无需整体更换存储器具，降低车间现场的器具改造成本。结构受力计算阶段，已对竖向管的长细比、斜撑的受力角度、节点紧固件的抗剪强度做了匹配校核，在满负载状态下，架体的整体侧向晃动量控制在5mm以内，满足车间日常作业的稳定性要求，即使在附近有冲压设备运行产生轻微振动的场景下，也不会出现架体偏移、物料滑落的问题。
