双夹式吊挂搬运夹持工装结构设计

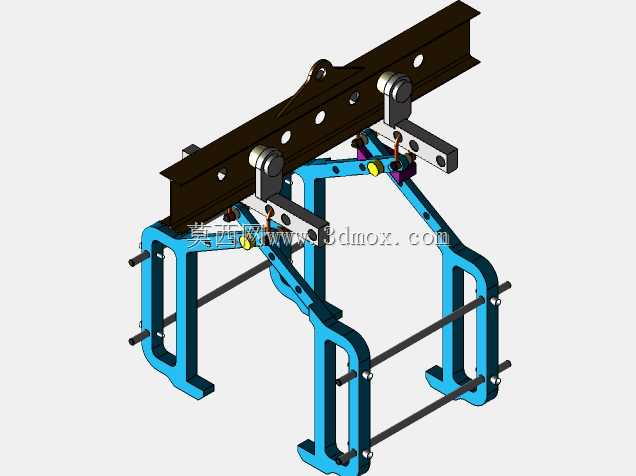

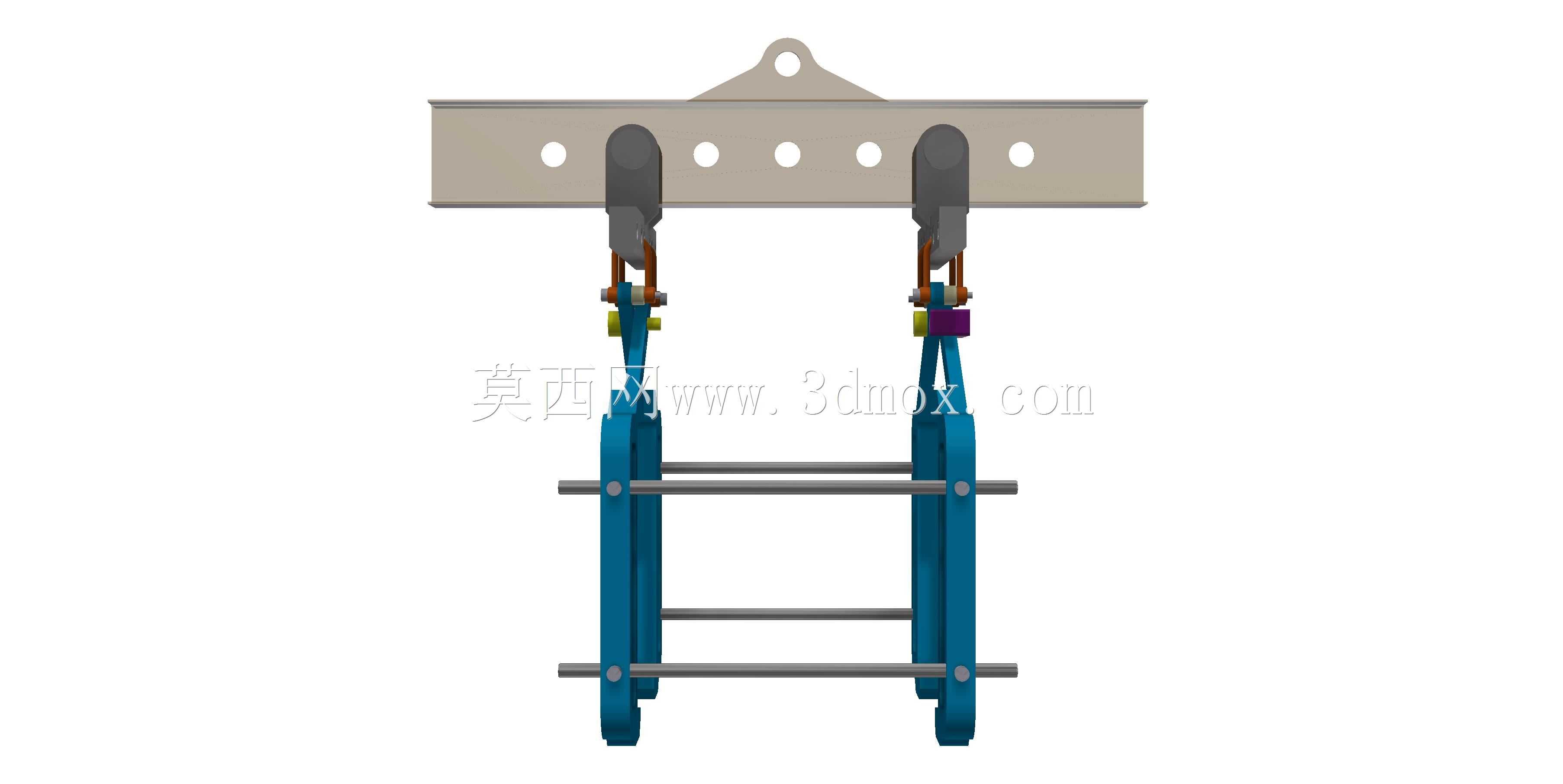

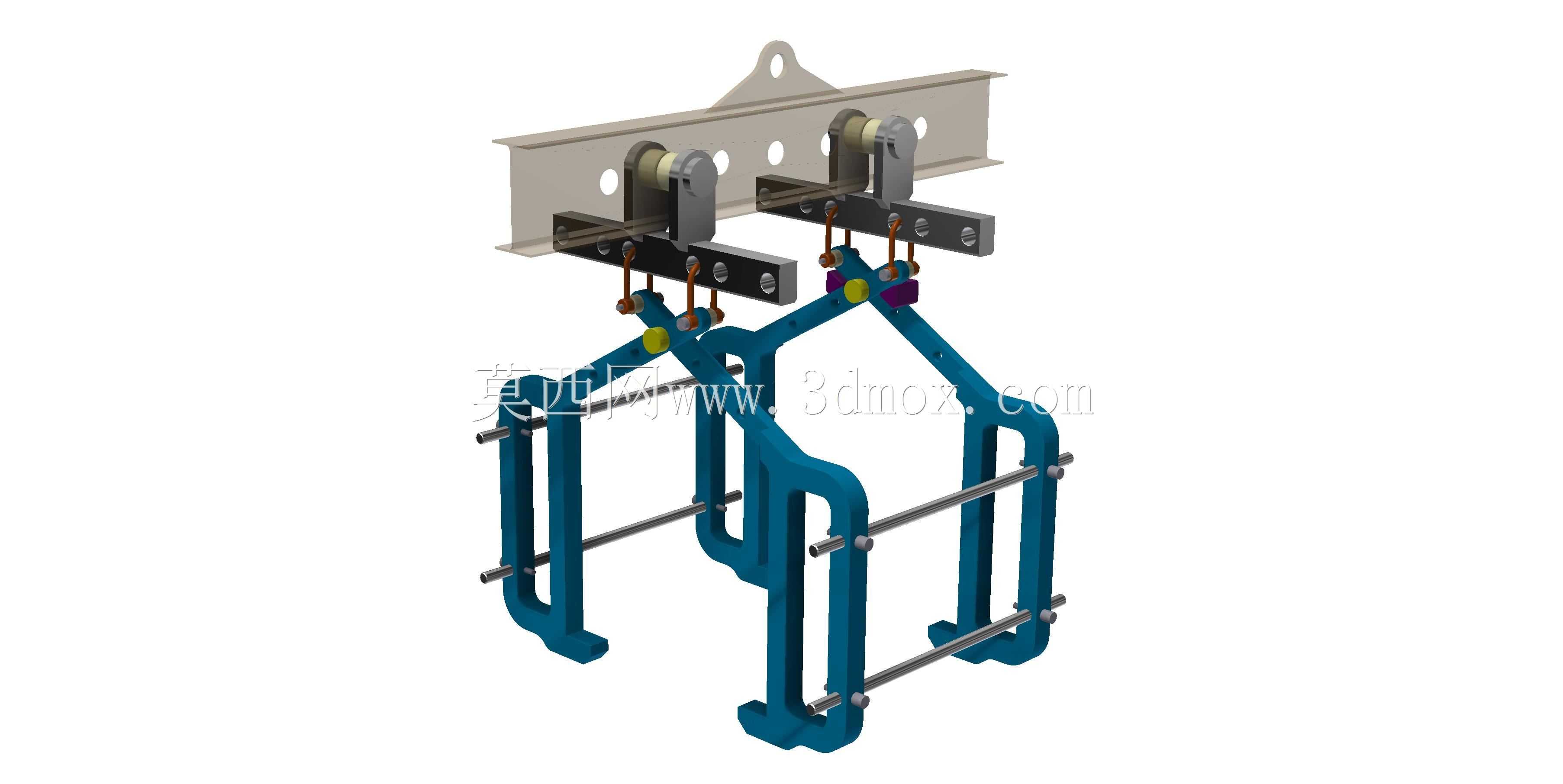

　　该夹持工装主要适配生产车间内成件规整箱体类物料的吊挂转运作业，可直接配套车间内桥式起重机、电动葫芦等常规起重设备使用，替代传统人工捆扎吊挂的作业模式，降低物料转运过程中脱钩、滑落的安全风险，提升上下工序间物料转运的作业效率。整套结构采用上部吊挂连接段、中部联动施力段、下部双侧夹持段的三段式布局，上部的挂接板预留标准吊装孔位，可直接与起重设备的吊钩端完成挂接，挂接板两侧对称布置两组滑轮导向组件，牵引钢索沿滑轮槽走向布置，避免钢索与结构件直接摩擦产生磨损。中部的联动铰点采用对称式连杆布局，当上部挂接端受起重设备向上的牵引力时，两侧连杆同步带动下部夹臂向内收拢，依靠被吊物料自身的重力提供夹持预紧力，物料重量越大，

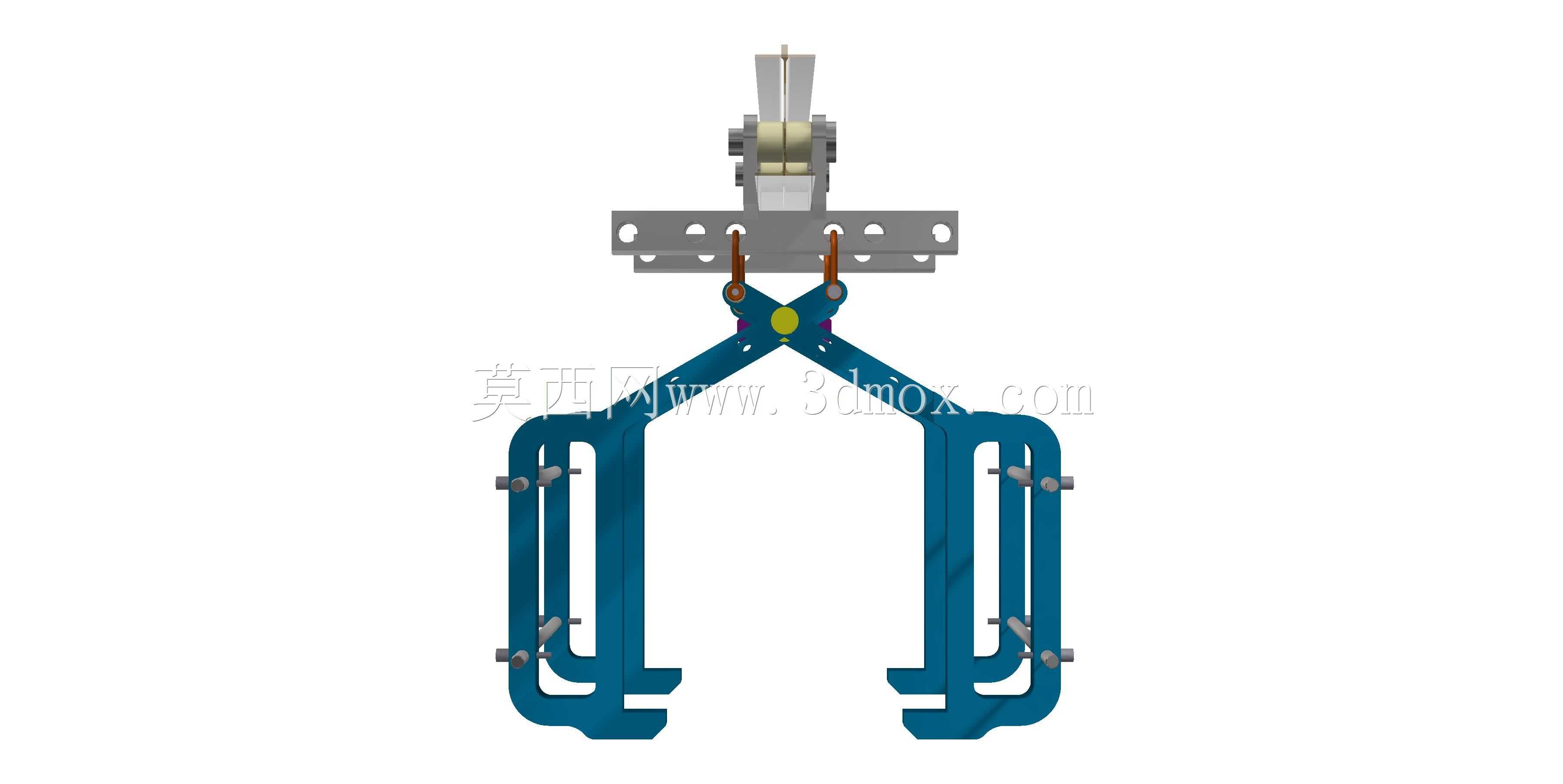

　　夹臂对物料侧面的夹持正压力越高，无需额外配置动力源即可实现自锁夹持，夹臂与物料接触的内侧端面预留防滑衬垫安装槽，可根据被转运物料的表面材质更换橡胶、聚氨酯等不同材质的防滑衬垫，避免夹持过程中刮伤物料表面，同时增大接触摩擦力防止滑脱。下部夹臂采用双侧对称的框型结构，四根横向连接杆将两侧夹臂连为整体，保证夹臂收拢与张开过程中动作同步，不会出现单侧偏斜导致的夹持受力不均问题，夹臂下端的弯钩结构可兜住物料底部边缘，配合侧面的夹持力形成上下、左右双向的位置约束，即使在起重设备启停产生小幅晃动的工况下，也能保证被夹持物料的位置稳定。设计过程中对各铰点的转动间隙做了公差约束，所有铰接销轴均配置润滑注油孔，可定期加注润滑脂降低转动副的磨损，

　　整套结构的张开行程可通过调整中部连杆的连接孔位实现适配，可覆盖一定尺寸范围内的不同规格箱体物料吊挂需求，上部挂接板的安装孔位尺寸匹配常规起重吊钩的直径范围，无需额外制作过渡连接件即可完成现场安装，夹臂的内侧间距、下部弯钩的承托深度均按照常规工业周转箱体的通用尺寸做了边界适配，可直接在多数机械加工、成品包装车间的物料转运环节投入使用，结构整体无复杂电控或液压元件，日常维护仅需定期检查铰接销轴的磨损情况与钢索的疲劳状态即可，维护成本较低，适合在多批次、高频次的短距离物料吊挂转运场景下长期使用。
