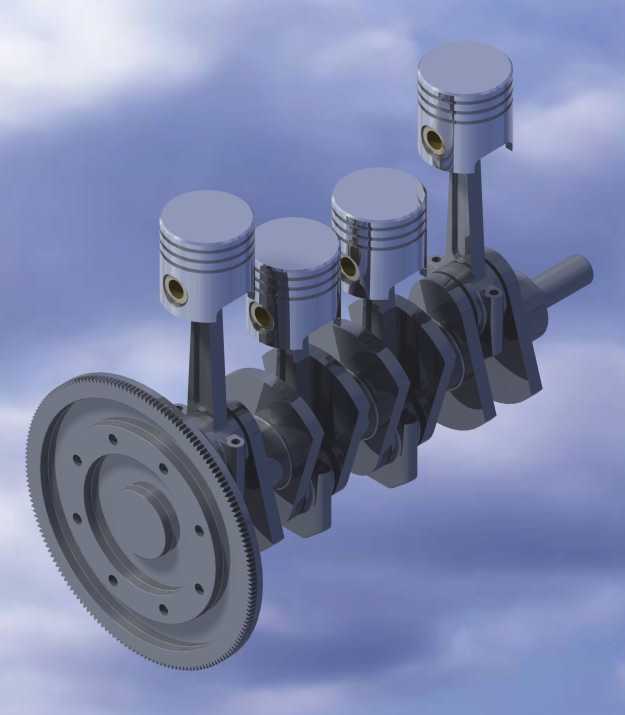

直列四缸发动机曲柄活塞联动组件

　　这套直列四缸排布的曲柄活塞联动结构，是往复式内燃机核心的动力转换单元，日常在乘用车动力总成、小型通用汽油机组、固定式工业动力站这类场景中承担核心的能量转换职能，把燃烧做功产生的活塞往复直线运动，通过曲柄连杆的约束转化为曲轴的旋转扭矩，向外输出可用的旋转动力。从实际装机的工况来看，这套结构的设计首先要匹配四缸机的做功间隔角，四个曲柄销按照180度相位差对称排布，能够保证曲轴运转过程中一阶往复惯性力完全自平衡，不需要额外加装平衡轴就能把怠速工况的振动控制在合理区间，适配多数前置前驱乘用车的机舱布置需求，也能满足小型发电机组对运行平稳性的基础要求。设计过程中首先要确定的是曲柄半径与活塞行程的对应关系，

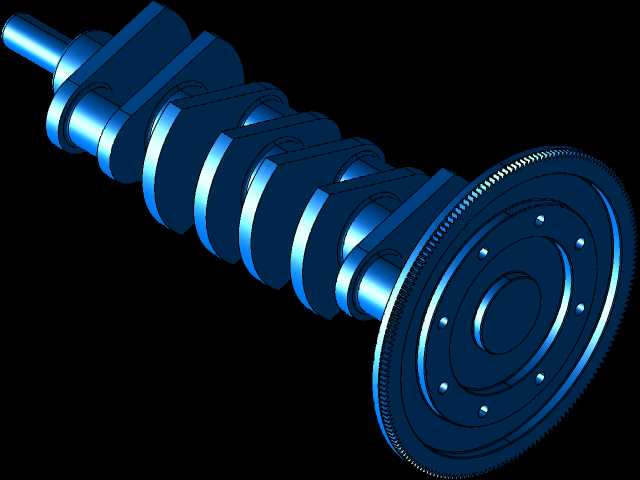

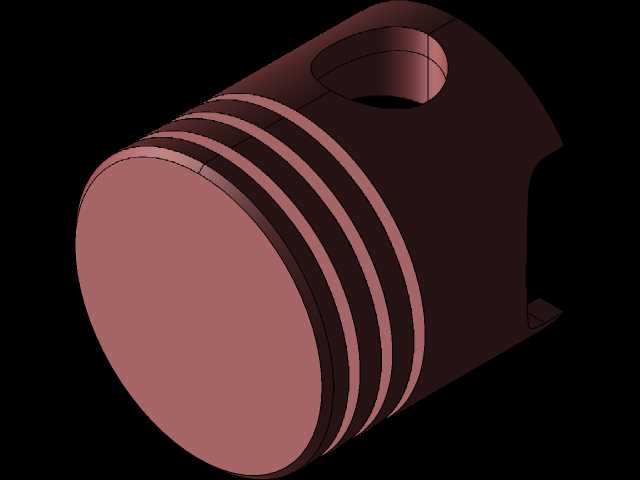

　　曲柄销的回转直径直接决定活塞的上下运动行程，这一参数直接关联发动机的排量设定，同时要兼顾连杆摆动角度的控制，连杆长度与曲柄半径的比值通常控制在3.2到3.8之间，避免活塞侧压力过大导致缸套偏磨，延长组件的大修间隔。从安装边界来看，曲轴前端的带轮安装位需要预留正时驱动、附件驱动的装配空间，后端的飞轮连接法兰要匹配启动齿圈的安装尺寸，飞轮端的直径要满足启动马达驱动齿轮的啮合间隙要求，同时四个活塞的销孔中心距要保持严格的同轴度公差，避免连杆运动过程中出现卡滞。活塞部分的环槽设计对应三道活塞环的安装位置，两道气环负责密封燃烧室内的高压燃气，一道油环负责刮除缸壁多余的润滑油，环槽的宽度公差要控制在0.02毫米以内，

　　保证活塞环的侧隙符合热膨胀要求，避免高温工况下出现环卡滞导致的拉缸故障。曲柄臂的配重块是按照每个曲柄销对应的活塞、连杆往复质量做的动平衡匹配，每块配重的质心位置都经过反复校核，能够抵消曲轴旋转过程中产生的离心惯性力，让曲轴在最高6000转每分的运转工况下，主轴颈的受力保持均匀，减少主轴承的异常磨损。实际装配过程中，四个活塞的顶面高度差要控制在0.05毫米以内，保证燃烧室容积的一致性，避免各缸做功压力偏差过大导致的运转抖动；曲轴的轴向间隙要通过止推片调整到0.1到0.3毫米之间，既保证曲轴受热膨胀时有足够的伸长空间，又避免轴向窜动过大导致的连杆偏磨。这套结构的运动逻辑完全匹配四冲程发动机的做功顺序，

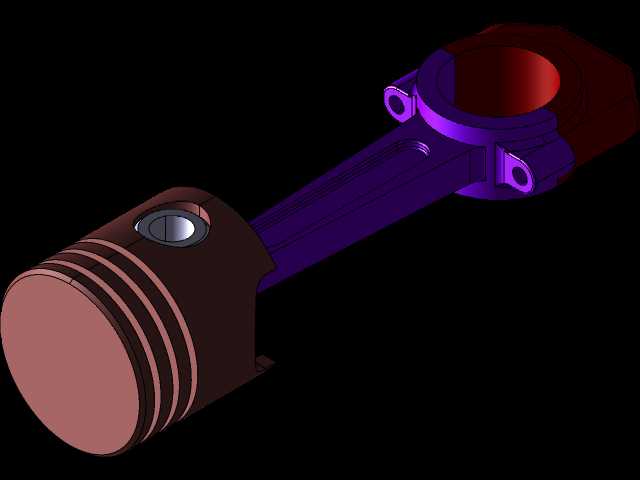

　　1-3-4-2的做功次序能够保证曲轴每旋转180度就有一个气缸进入做功行程，动力输出的连续性更好，相比单缸、双缸结构，扭矩波动更小，运转平顺性更优，能够覆盖从1.0升到2.5升排量区间的动力需求，不管是家用乘用车的动力配置，还是小型工程机械的动力源，都能通过调整曲柄半径、活塞直径的参数快速适配。建模过程中对各个运动副的配合间隙都做了对应还原，活塞销与连杆小头的间隙、曲柄销与连杆大头的间隙、主轴颈与缸体主轴承座的间隙都按照实际装机公差设定，能够直接用于运动仿真验证，检查整个运转行程中是否存在运动干涉，比如活塞在上止点位置是否会碰气门、连杆在最大摆动角度下是否会与缸筒下沿发生剐蹭，这些细节都在建模阶段做了完整的校核。另外曲轴后端的密封面设计也考虑了实际装机的密封需求，预留了后油封的安装槽位，能够保证机油不会从曲轴后端渗漏，前端的油封轴颈也做了对应的表面粗糙度要求，减少油封唇口的异常磨损。从材料选型的角度，这套结构的曲轴通常采用球墨铸铁或者锻钢材质，活塞采用共晶铝硅合金，连杆采用调质合金钢，不同材质的热膨胀系数差异在设计阶段已经做了补偿，保证发动机从冷启动到全负荷热机的整个温度区间内，各个配合间隙都能保持在合理范围，不会出现冷机敲缸或者热机抱轴的故障。
