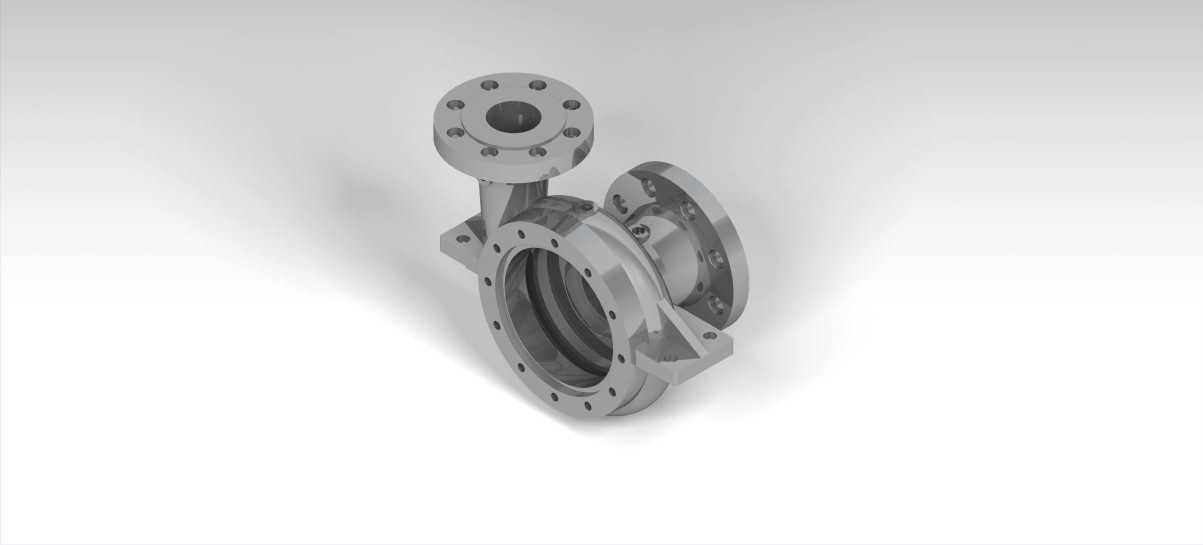

做流体输送系统的结构设计时,泵壳作为旋转泵的核心承压部件,首先要匹配现场管路的安装对接要求,这款双法兰结构的旋转泵壳,两个接口分别采用带螺栓孔的凸缘法兰设计,法兰端面的密封槽预留了足够的垫片安装空间,可适配不同压力等级的管路连接,避免输送介质在接口位置出现泄漏。从实际工况来看,这类泵壳多用于化工流体输送、市政给排水、工业循环水系统中,作为叶轮的外部包容构件,需要承受介质输送过程中的径向压力与叶轮高速旋转带来的振动载荷,因此壳体的壁厚设计经过了承压校核,在介质流道的转弯位置做了圆弧过渡处理,减少流体在壳体内的紊流与阻力损失,提升泵组的整体运行效率。
设计过程中首先确定的是流道的通径尺寸,要匹配对应型号叶轮的旋转外径,保证叶轮安装后与壳体内壁的间隙控制在合理范围,间隙过大会导致介质回流降低输送效率,间隙过小则容易在运行过程中出现叶轮与壳壁的摩擦剐蹭,影响设备使用寿命。两个法兰的螺栓孔采用均布设计,孔位的位置度公差严格控制,保证现场安装时能够与管路法兰快速对位,不需要额外扩孔调整,法兰背面与壳体主体的连接位置做了加强筋结构,分散螺栓紧固时的应力,避免法兰受力变形导致密封失效。
壳体的轴承安装位设置在侧端的凸台结构上,凸台的同轴度与端面垂直度是加工时的重点管控尺寸,直接影响后续泵轴装配后的跳动精度,要是同轴度超差,泵轴运行时会出现偏磨,不仅会增大运行噪音,还会缩短机械密封的使用寿命。壳体底部的安装脚预留了地脚螺栓的安装孔,孔位间距匹配标准泵组的安装底座尺寸,安装时可以直接固定在预制的混凝土基础或者钢制机架上,不需要额外加工转接板。

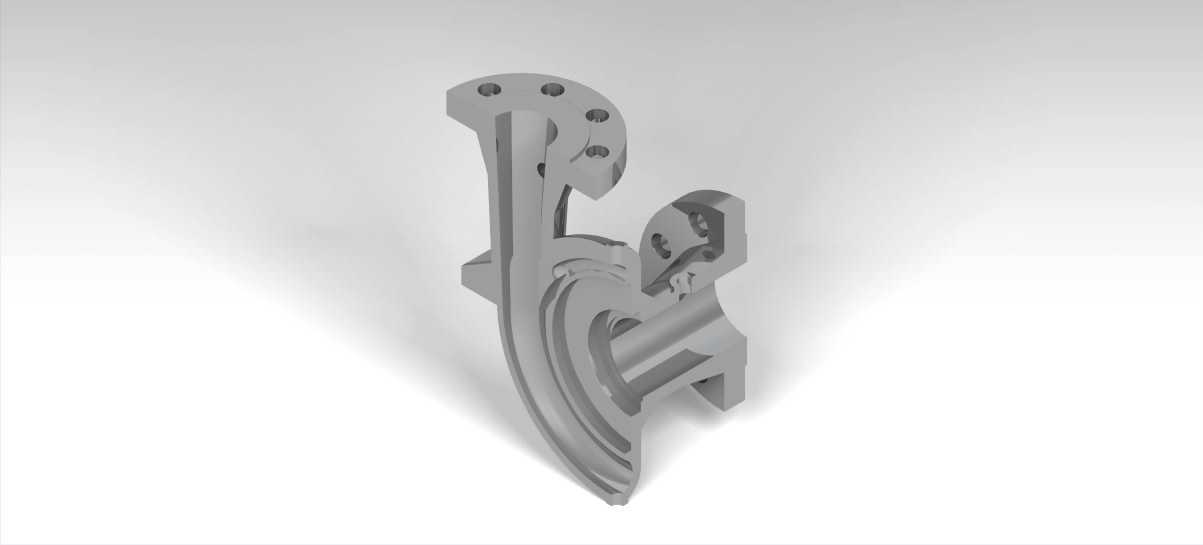

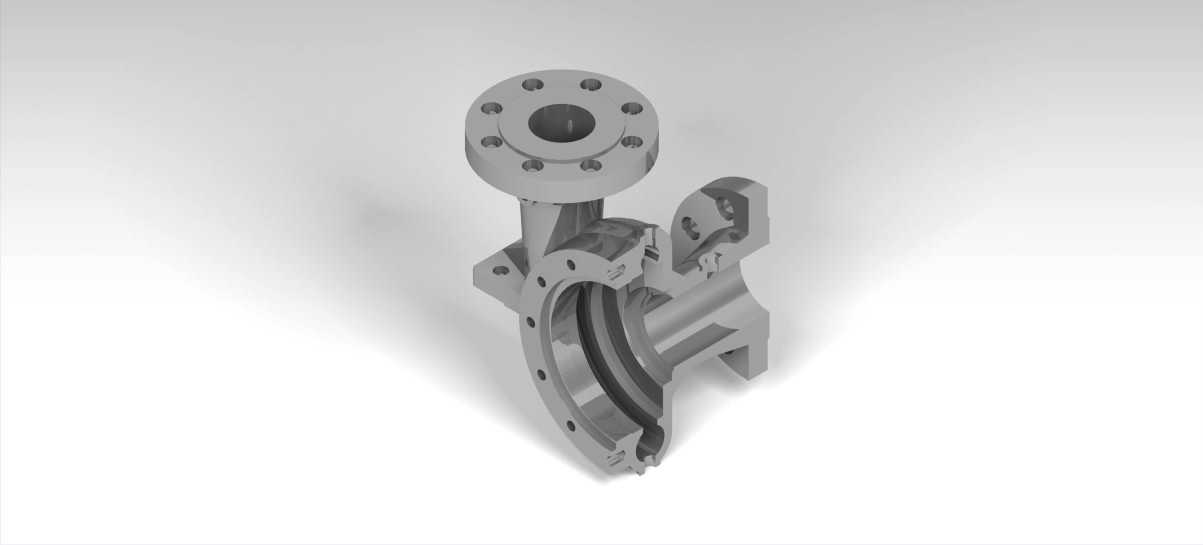

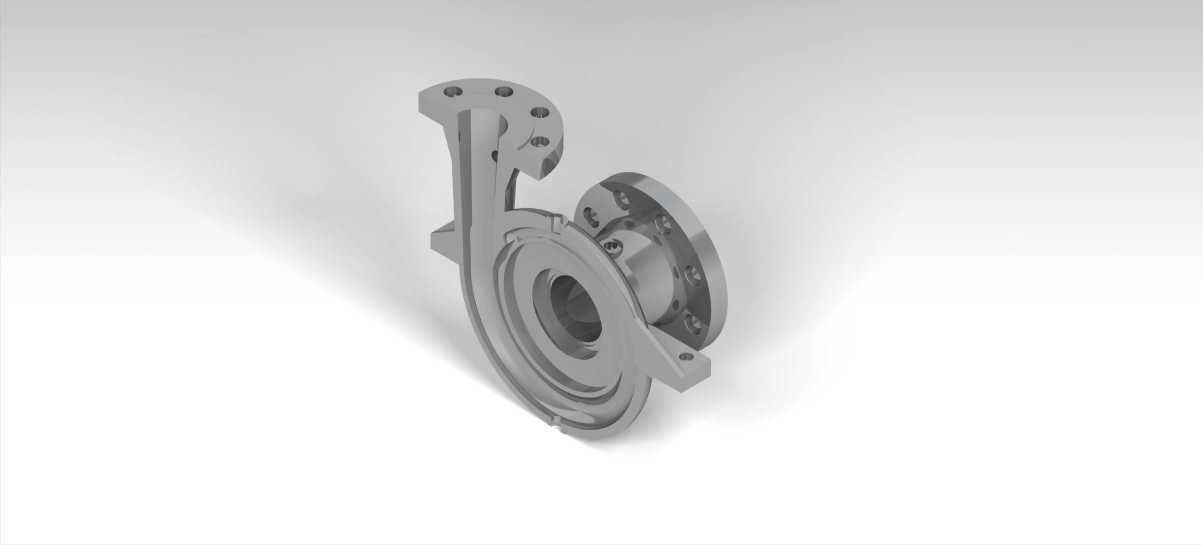

从流道设计来看,泵壳内部的型腔从入口法兰到出口法兰的截面变化是渐变式的,介质从轴向入口进入叶轮腔,随着叶轮旋转获得动能后,顺着蜗壳型的流道逐步减速增压,最终从径向的出口法兰排出,这种流道线型经过了流体仿真验证,能够有效降低介质在壳体内的水力损失,避免局部出现涡流导致的壳体气蚀,延长泵壳的实际使用寿命。壳体的各个连接端面都预留了密封件的安装槽,可适配O型圈或者金属缠绕垫片,根据输送介质的腐蚀性与温度等级,可以选择不同材质的密封件,满足不同工况的使用需求。
在建模过程中,所有的安装尺寸都做了参数化关联,要是后续需要调整通径或者法兰压力等级,只需要修改对应参数就可以快速生成新的模型,不需要重新绘制整体结构,能够大幅提升同系列产品的设计效率。壳体的壁厚均匀性也做了重点考量,避免出现壁厚突变导致的铸造缺陷,要是采用铸造工艺生产,均匀的壁厚能够减少铸件内部的缩孔、砂眼等问题,提升成品率,后续机加工时的余量也控制在合理范围,减少不必要的材料浪费与加工工时。
现场安装时需要注意,泵壳与叶轮装配前要彻底清理壳体内腔的铸造毛刺与残留杂物,避免运行时杂物打坏叶轮或者堵塞流道,法兰对接时要保证两侧法兰平行度,螺栓要按照对角顺序逐步紧固,避免法兰偏斜导致密封垫压偏泄漏。日常运维过程中,只需要定期检查法兰位置的密封情况以及壳体表面的腐蚀情况,要是输送含固体颗粒的介质,还需要定期检查壳体内壁的磨损量,当磨损量超过设计允许值时及时更换壳体,避免出现壳体击穿导致的介质泄漏事故。
