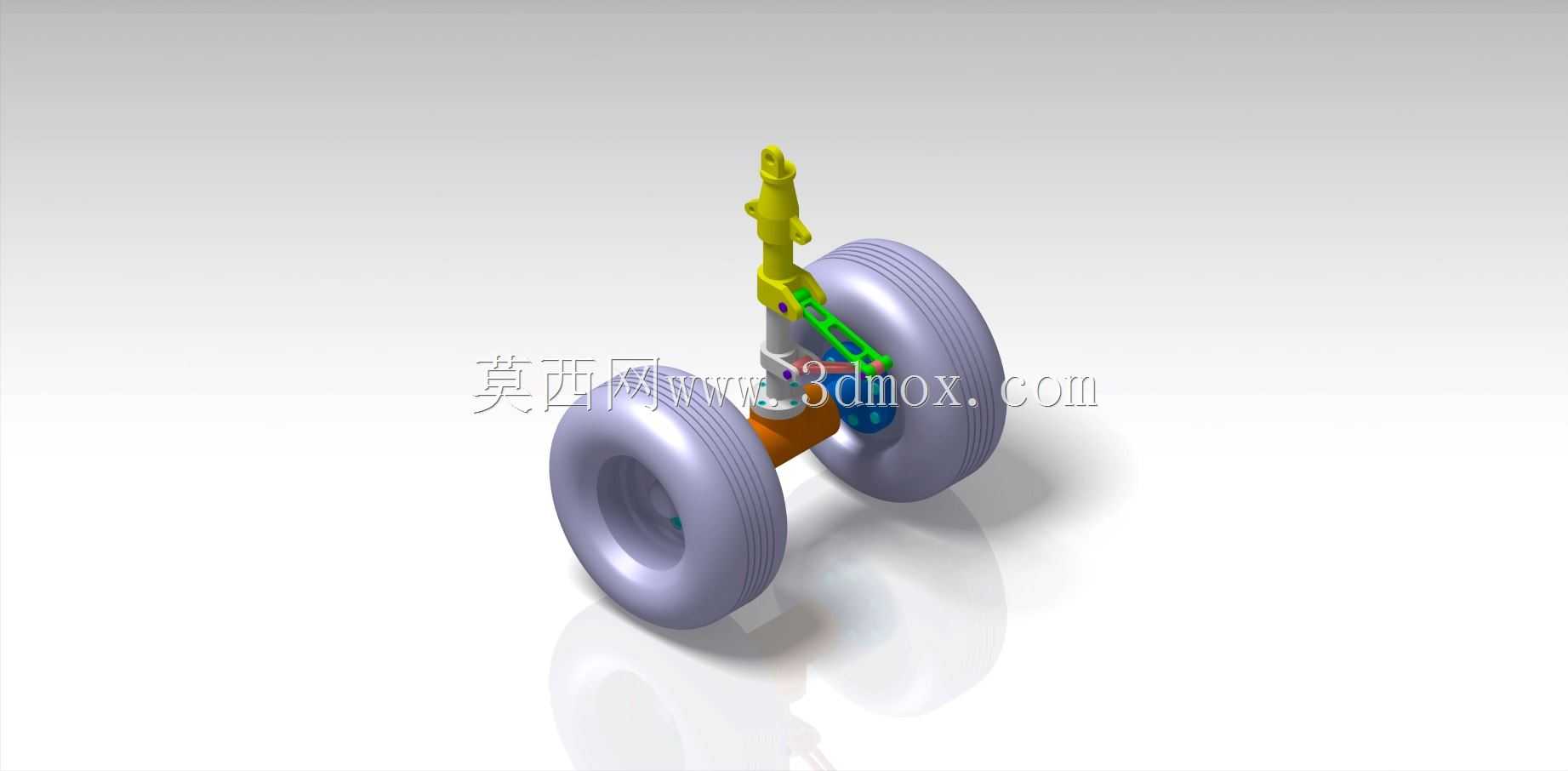

双轮式飞机起落架着陆缓冲支撑结构

　　这套双轮构型的起落装置，是民用支线飞机、小型通用航空器主起落架的典型结构形式，主要承担飞机地面滑行、起降滑跑阶段的载荷传递与冲击缓冲功能，在飞机着陆触地的瞬间，能够将垂直方向的冲击动能通过结构内的缓冲组件逐步耗散，避免刚性冲击传递至机身主结构，损伤机身蒙皮与翼梁连接部位。日常地面滑行过程中，双轮布局可以有效分散机轮对跑道面的压应力，既可以在铺装等级较高的民航跑道上顺畅滑行，也能适应部分通航机场的简易硬化道面，降低单轮载荷过大导致的爆胎、轮辙下陷风险。

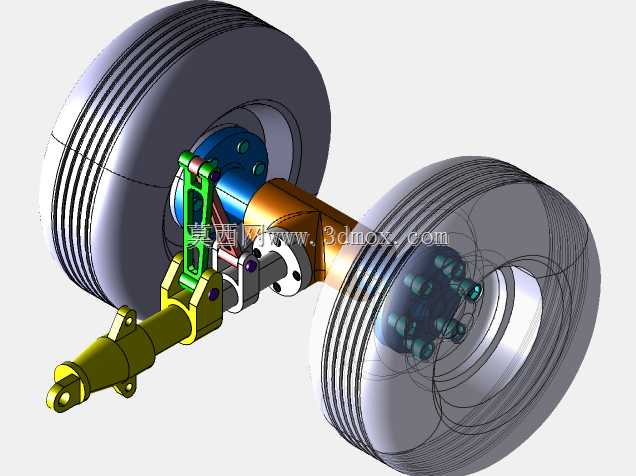

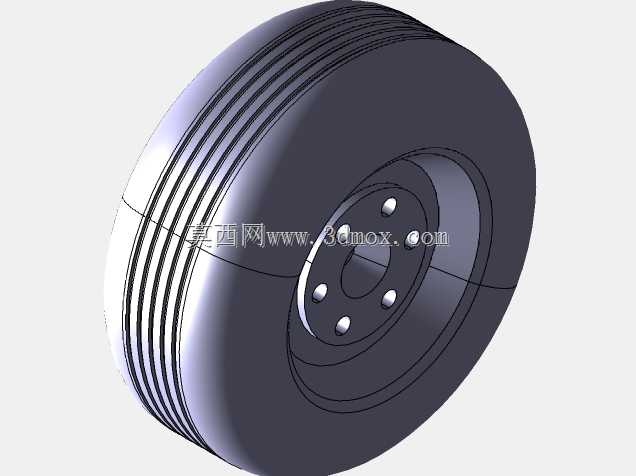

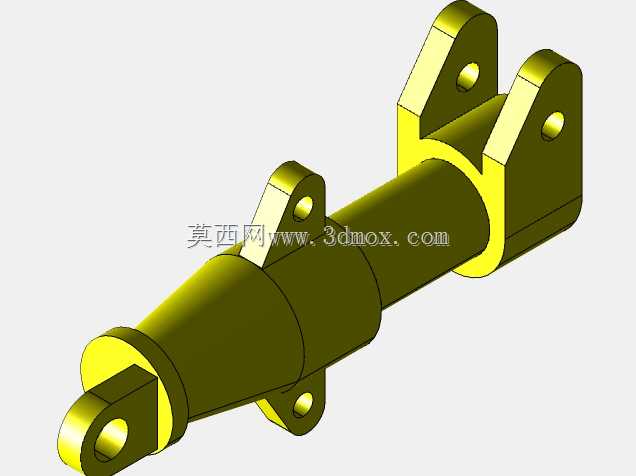

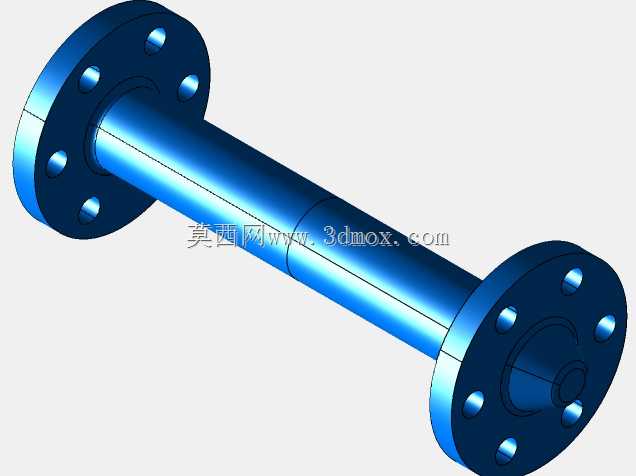

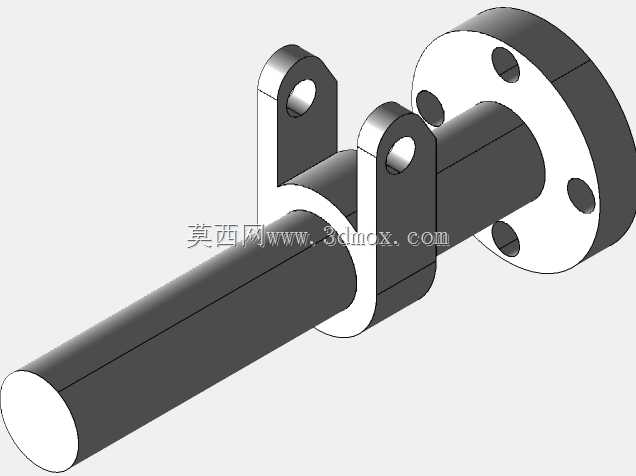

　　从结构设计逻辑来看，整套机构以中央缓冲支柱作为核心承力构件，支柱上段设计有与机身承力框连接的铰接耳片，安装时可通过销轴完成与机身结构的铰接固定，预留的转动行程可以满足起落架收放动作的摆动需求，支柱内部集成的油气缓冲腔是核心功能单元，通过油液流过节流孔的阻尼作用与氮气腔的压缩变形，匹配着陆冲击的载荷行程曲线，避免缓冲过程中出现载荷突增或者回弹震荡的问题。支柱下段连接轮轴结构，两侧对称布置的航空轮胎采用斜交线航空胎构型，胎面的环形沟槽可以在道面积水状态下破除水膜，降低滑跑过程中的水滑风险，轮轴与缓冲支柱的连接部位设置有扭矩臂结构，能够限制支柱内外筒的相对转动，保证机轮始终保持顺航向的姿态，避免滑跑过程中出现摆振问题。

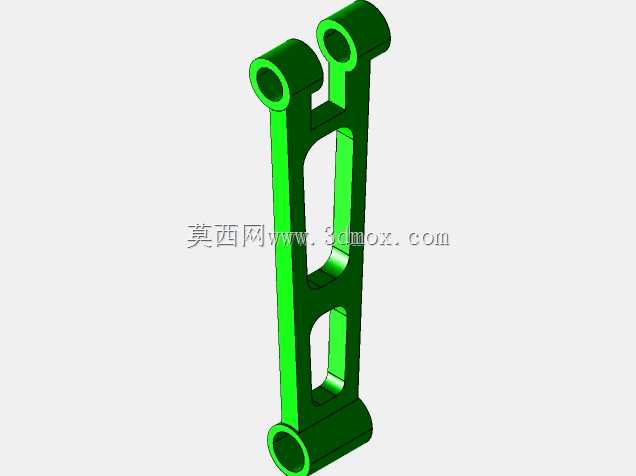

　　结构上部的折叠支撑臂是收放机构的关键传力部件，一端与缓冲支柱的外筒铰接，另一端与机身收放作动筒的连接耳片匹配，在起落架放下锁止状态下，支撑臂与缓冲支柱形成稳定的三角承力结构，能够将着陆时的水平阻力、垂直冲击载荷有效传递至机身主承力框，不会出现结构失稳的问题；收放过程中，作动筒推动支撑臂转动，带动整套起落架绕上铰接点转动，收入机身下部的起落架舱内，整套转动副的位置设计经过运动干涉校核，收放全过程中机轮、支柱与舱门、机身结构之间预留有足够的安全间隙，不会出现运动卡滞或者结构刮擦的问题。

　　安装边界方面，整套起落架处于放下锁止状态时，机轮最低点与支柱上铰接点的垂直距离匹配对应机型的机身离地高度要求，两侧机轮的轮距参数经过地面滑跑稳定性校核，能够保证飞机在侧风着陆、高速滑跑转向时不会出现侧翻风险；轮轴部位预留有刹车组件的安装接口，可以匹配盘式航空刹车装置，满足着陆滑跑阶段的减速需求，支柱上部预留的传感器安装位可以加装起落架位置传感器、缓冲行程传感器，为航电系统提供起落架的收放状态、载荷状态信号。

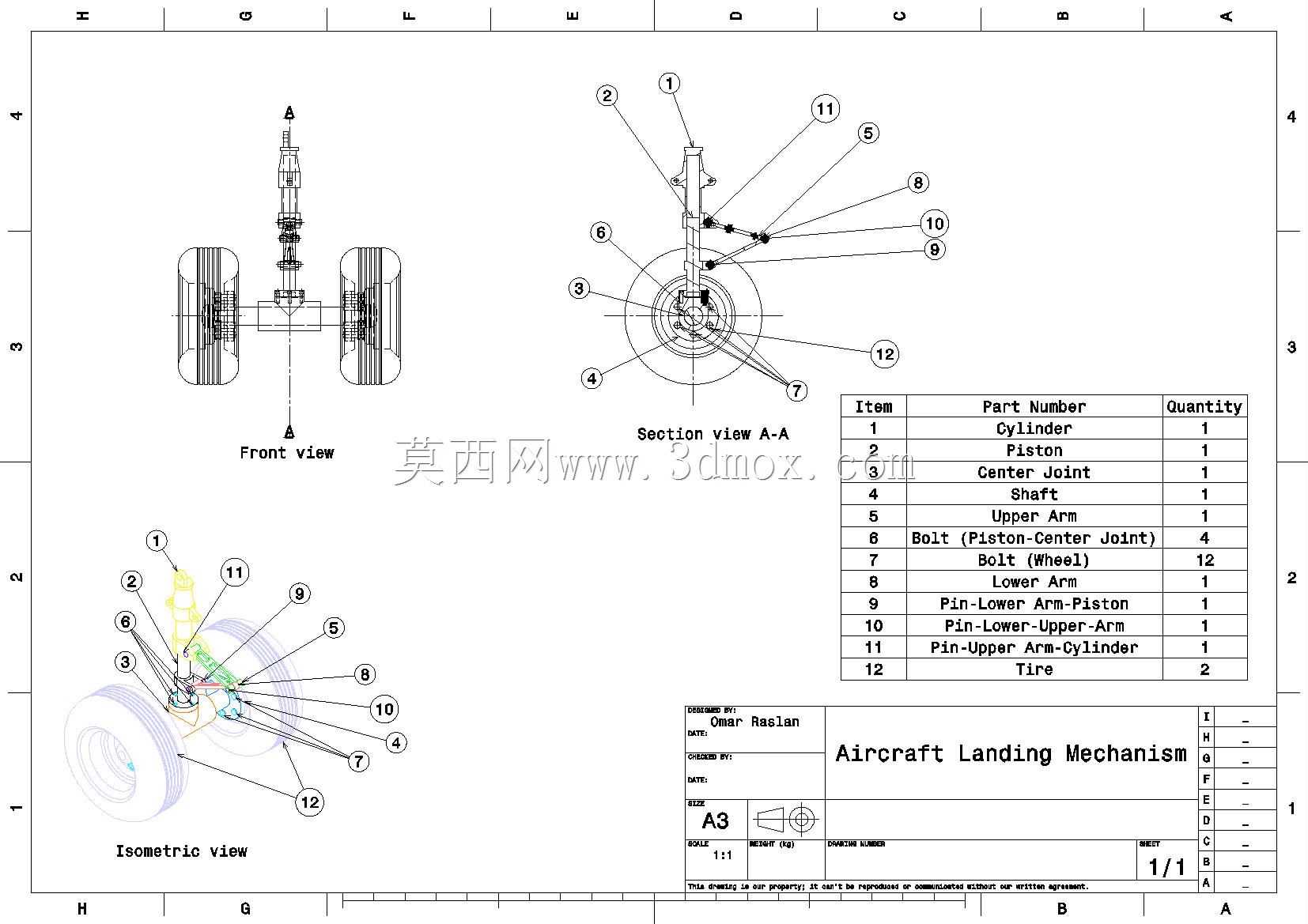

　　在实际建模过程中，这套结构的细节还原覆盖了工程实际的装配要求，所有铰接部位的销轴、衬套结构都按照实际装配间隙设计，轮胎的外形曲面参考真实航空胎的轮廓参数构建，缓冲支柱的粗细变化匹配不同截面的承力需求，上部的管路、线束固定卡箍位置也按照实际布线要求预留，既可以作为航空类专业教学的演示模型，也能作为小型通用飞机起落架方案设计的参考结构，帮助结构设计人员快速梳理起落架的传力路径、收放运动逻辑，缩短方案阶段的结构布局迭代周期。
