壁挂式金属配电箱体结构设计

　　在工业配电、小型车间动力布线、民用建筑分户配电、设备配套电控集成场景中，这类壁挂式金属配电箱体是末端配电的核心承载部件，主要承担回路分断、元器件安装防护、线路规整、人员操作防触电的核心作用，区别于落地式大容量柜型，这类壁挂结构更适配空间局促、回路数量中等的配电点位，比如生产线旁的工位动力配电、老旧厂房改造的分户计量配电、商业门店的总进线配电、小型设备的集成电控安装等场景，安装高度通常控制在操作面距地1.2-1.5米区间，既避免日常磕碰，也方便运维人员操作分断开关。

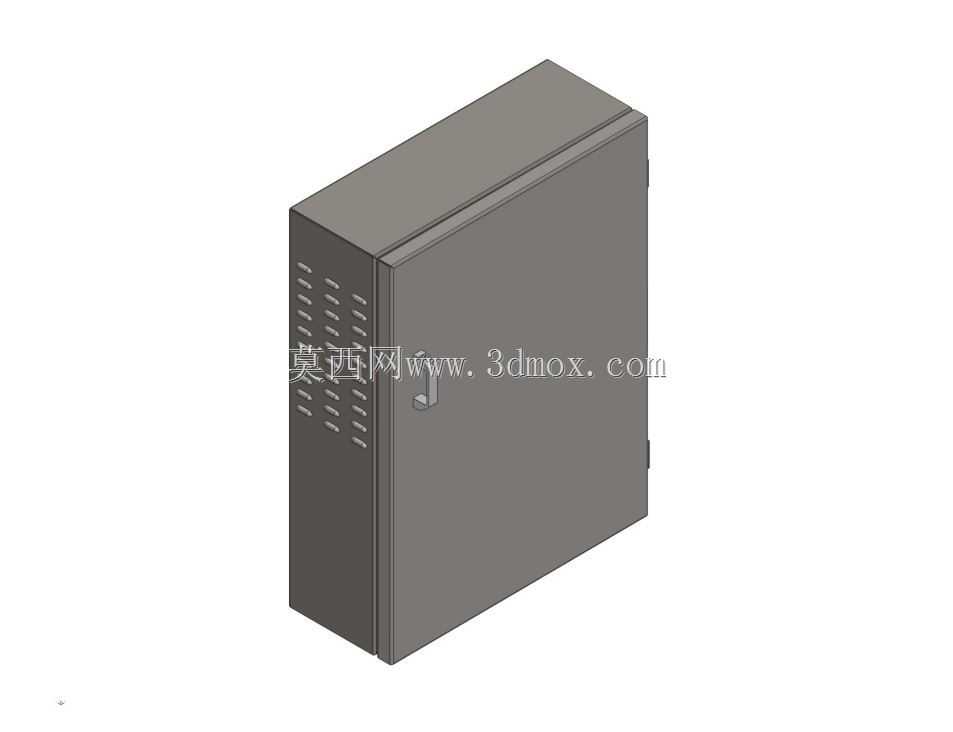

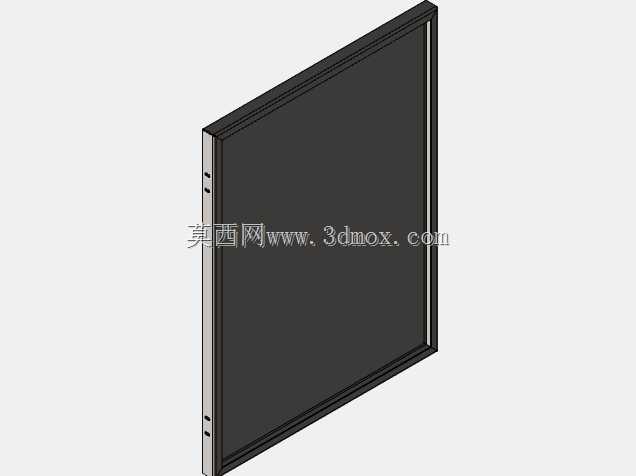

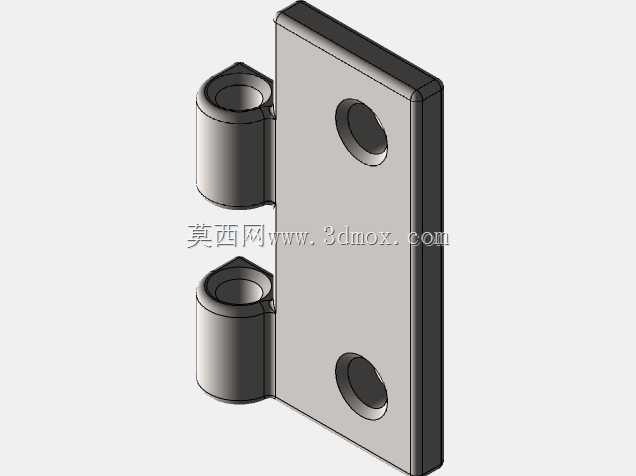

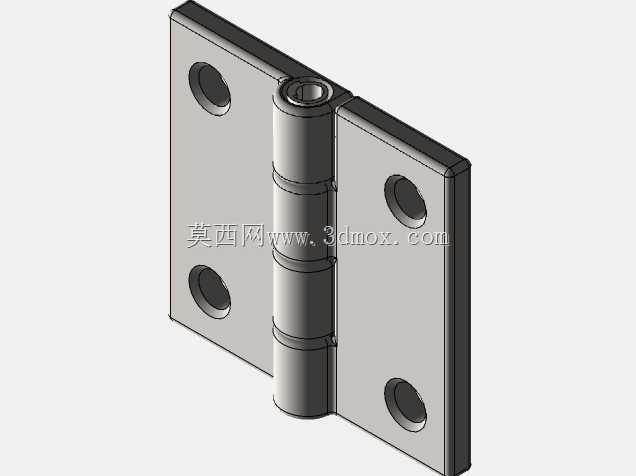

　　从结构设计逻辑来看，整个箱体采用冷轧钢板折弯成型的钣金工艺路线，侧板与背板为一体化折弯结构，减少拼接焊缝带来的防护等级短板，箱体左侧预留的阵列式通风散热孔，是针对箱内断路器、交流接触器等元器件工作发热设计的自然通风通道，孔位采用百叶式冲压结构，在保证通风面积的同时，避免外部飞溅液体、灰尘直接落入箱内，兼顾散热与基础防护需求。箱门采用单开门结构，门体与箱体通过侧边暗藏式铰链连接，关闭后门边与箱体翻边形成迷宫式密封结构，无需额外加装密封胶条即可达到IP30以上的基础防护等级，适配室内干燥无强腐蚀的安装环境。

　　设计过程中优先考虑了元器件安装的兼容性，箱内预留的安装底板采用可拆式结构，安装时可先将导轨、元器件固定在底板上，再整体推入箱体通过侧边螺丝固定，大幅降低现场装配的操作难度。箱体的安装边界尺寸经过优化，深度控制在200mm以内，壁挂安装时不会过多占用通道空间，宽度与高度按照常规12-18回路的微型断路器排布尺寸设计，预留了进出线的敲落孔位置，分别设置在箱体顶部、底部与背板位置，适配上进上出、下进下出、后进线等多种布线方式，现场施工时可根据实际走线方向敲落对应位置的孔位，无需额外开孔切割。

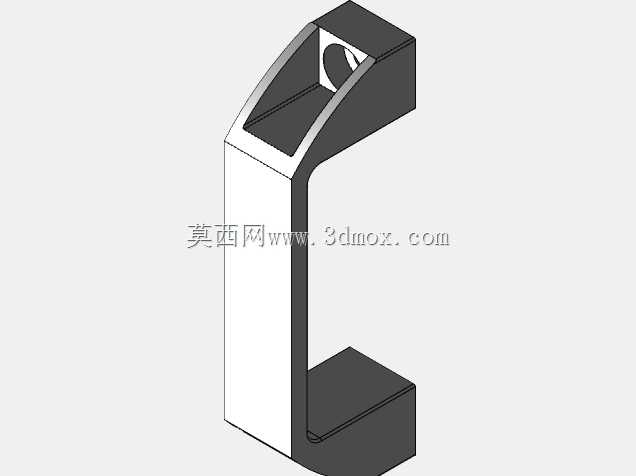

　　门体上的锁具安装位采用通用型尺寸设计，可适配常见的MS705系列柜锁，运维时通过专用钥匙开启，避免非专业人员随意打开箱门引发触电风险。箱体的边角位置全部采用R3圆角折弯处理，避免加工、安装、运维过程中锋利边角划伤操作人员，所有钣金折弯的内R角按照板材厚度的1.5倍设计，既保证折弯强度，也避免折弯处出现应力开裂问题。表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，具备基础的防锈、耐刮擦能力，适配室内常规使用环境。

　　从实际使用的角度出发，这类箱体的结构设计没有冗余的装饰性结构，全部围绕安装便捷、运维方便、防护可靠三个核心需求展开，比如箱门开启角度可以达到120度以上，完全打开后不会遮挡箱内元器件的操作与接线空间，箱门内侧预留了标识牌粘贴位置，可粘贴回路标识、运维警示标识等内容。箱体的承重设计按照箱内安装元器件总重量15kg以内校核，壁挂安装时通过背板四个角的安装孔固定在墙面，安装孔位采用长圆孔设计，可适配一定范围内的安装定位误差，降低现场安装的对位难度。

　　在三维建模过程中，所有钣金折弯的止裂槽、折弯扣除参数都按照常规冷轧钢板加工参数设置，模型可直接导出钣金展开图用于生产下料，所有安装孔位的尺寸都匹配现有标准件的安装尺寸，无需二次修改即可用于实际生产。通风孔的排布经过散热仿真验证，在箱内元器件满负荷工作时，自然通风形成的烟囱效应可将箱内温升控制在10K以内，避免元器件长期高温工作缩短使用寿命。箱体的门缝间隙控制在1mm以内，既保证门体开关顺畅，也避免缝隙过大进入灰尘蚊虫。
