齿条小齿轮传动手动冲床机构

　　这套手动冲床机构主要面向小批量钣金冲孔、薄板压印、小件铆接以及工装试制场景，常见于维修车间、教学实训台、五金样件加工和简易装配工位。设备不需要外接动力源，操作者通过侧向手柄带动小齿轮旋转，齿轮再与竖直齿条啮合，把手柄的摆动转换为冲头的直线下行运动；松开手柄后，上部弹簧提供回弹力，使冲杆自动抬起，完成一个基本工作循环。

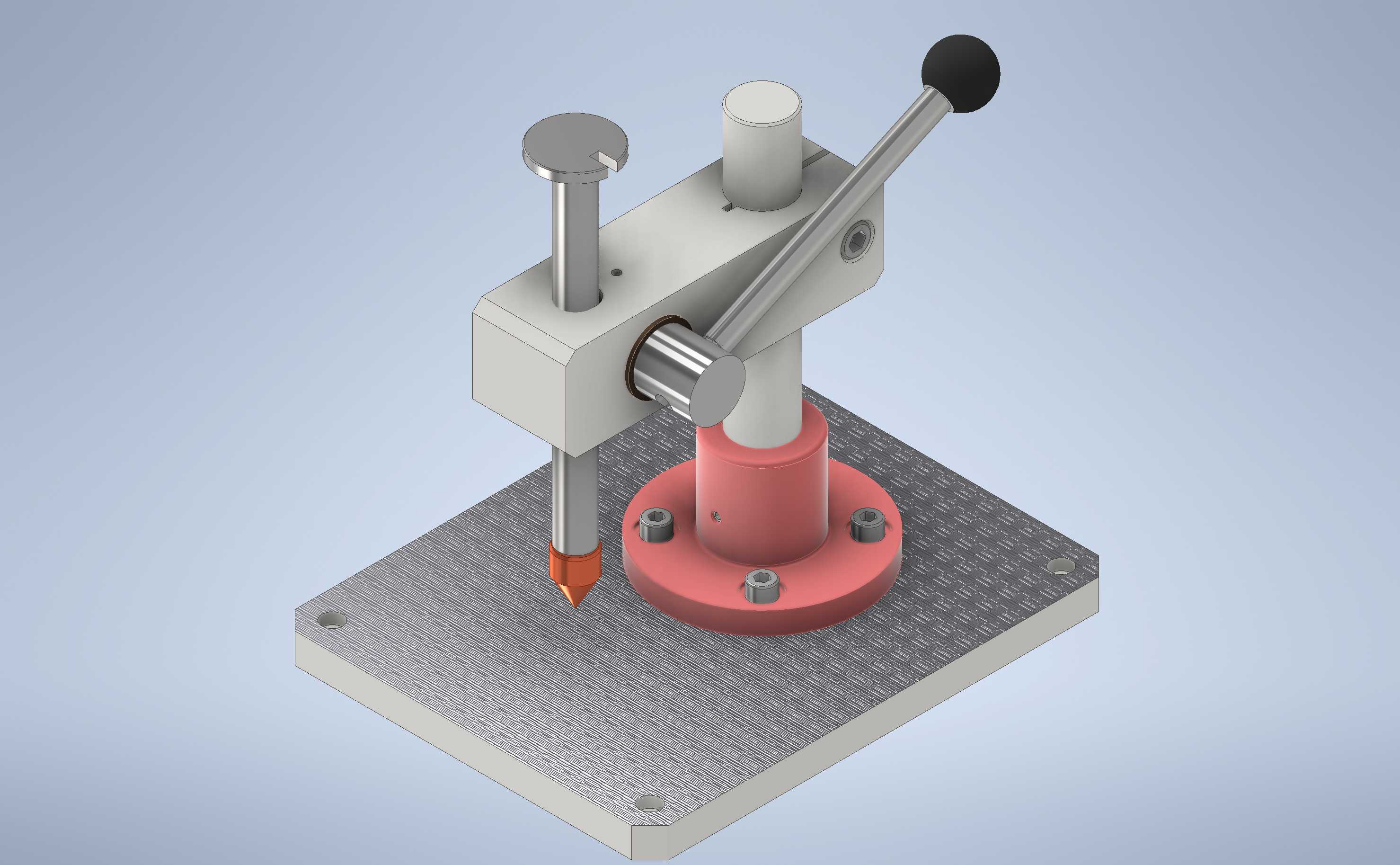

　　从结构布置看，底座采用方形平板形式，为整机提供稳定支撑，也便于通过螺栓固定到工作台或专用机架上。底座上方设置红色回转支承座，立柱穿过支承座并承担主要竖向载荷，冲头组件、齿轮轴和操作手柄均围绕立柱附近布置，使压冲力尽量靠近支撑中心，减少偏载力矩。实际选型时，底座的长宽边界决定了设备在台面上的占用范围，安装孔位置需要与工作台预留孔位或T型槽对齐；若用于较厚材料，应优先校核底座厚度、立柱直径和压板连接刚度，避免冲裁瞬间产生晃动。

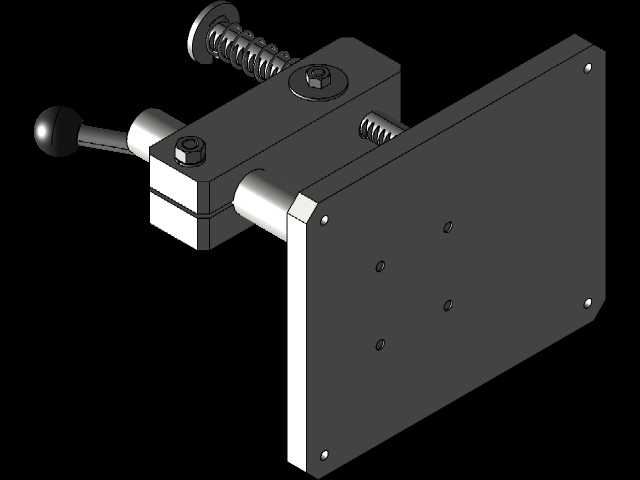

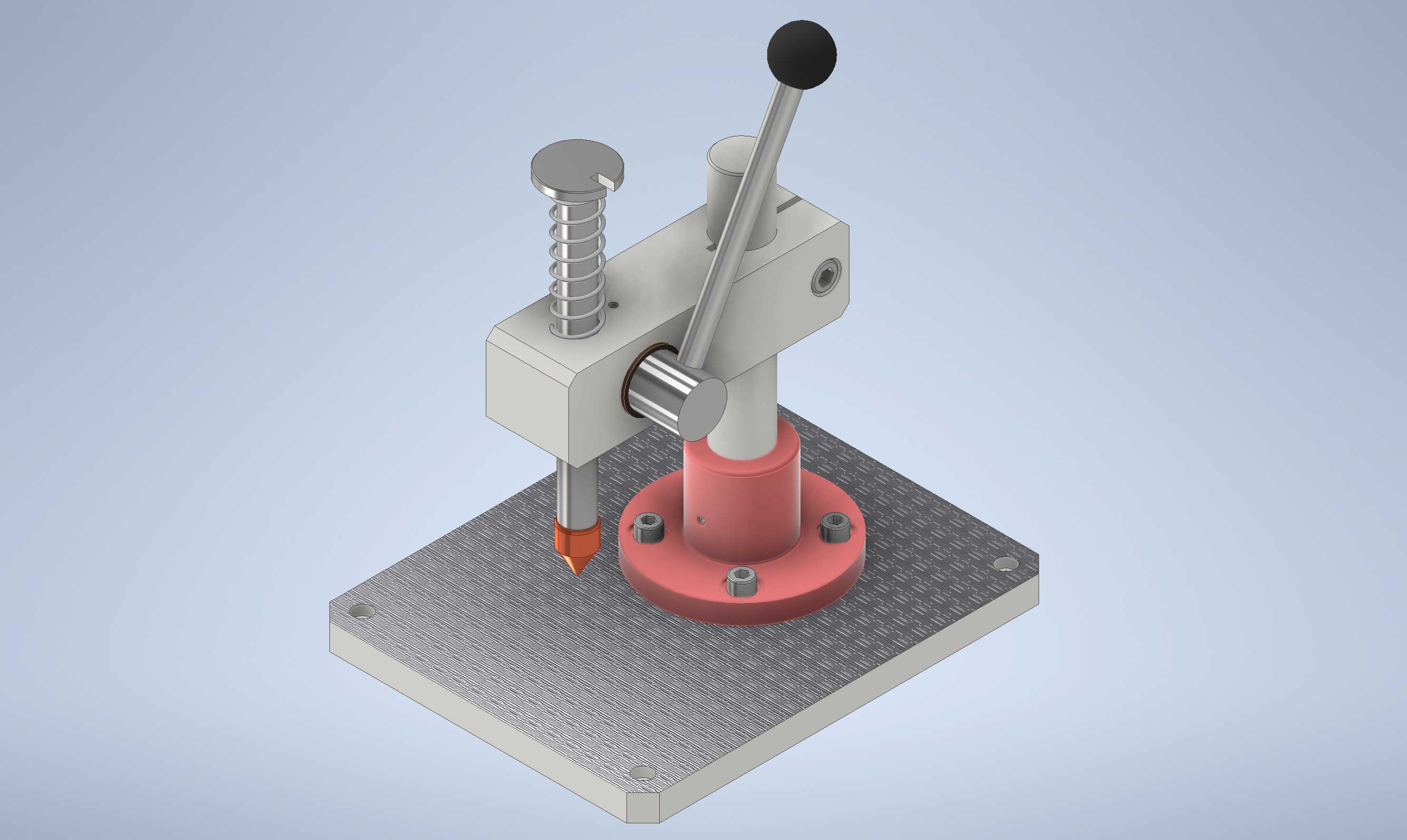

　　冲床的执行部分由冲头、导向套、复位弹簧和可调压头组成。冲头沿竖直导向件运动，导向段承担侧向约束，能够降低齿条与齿轮啮合时对冲针的横向影响。弹簧套设在冲杆上部，其作用不仅是回程，还能在手柄释放后保持冲头上位，方便取放工件。顶端的调节螺钉可用于限制或微调冲杆位置，在更换冲针、调整闭合计程时，能够通过螺纹旋合量改变下行终点，适配不同厚度的坯料。

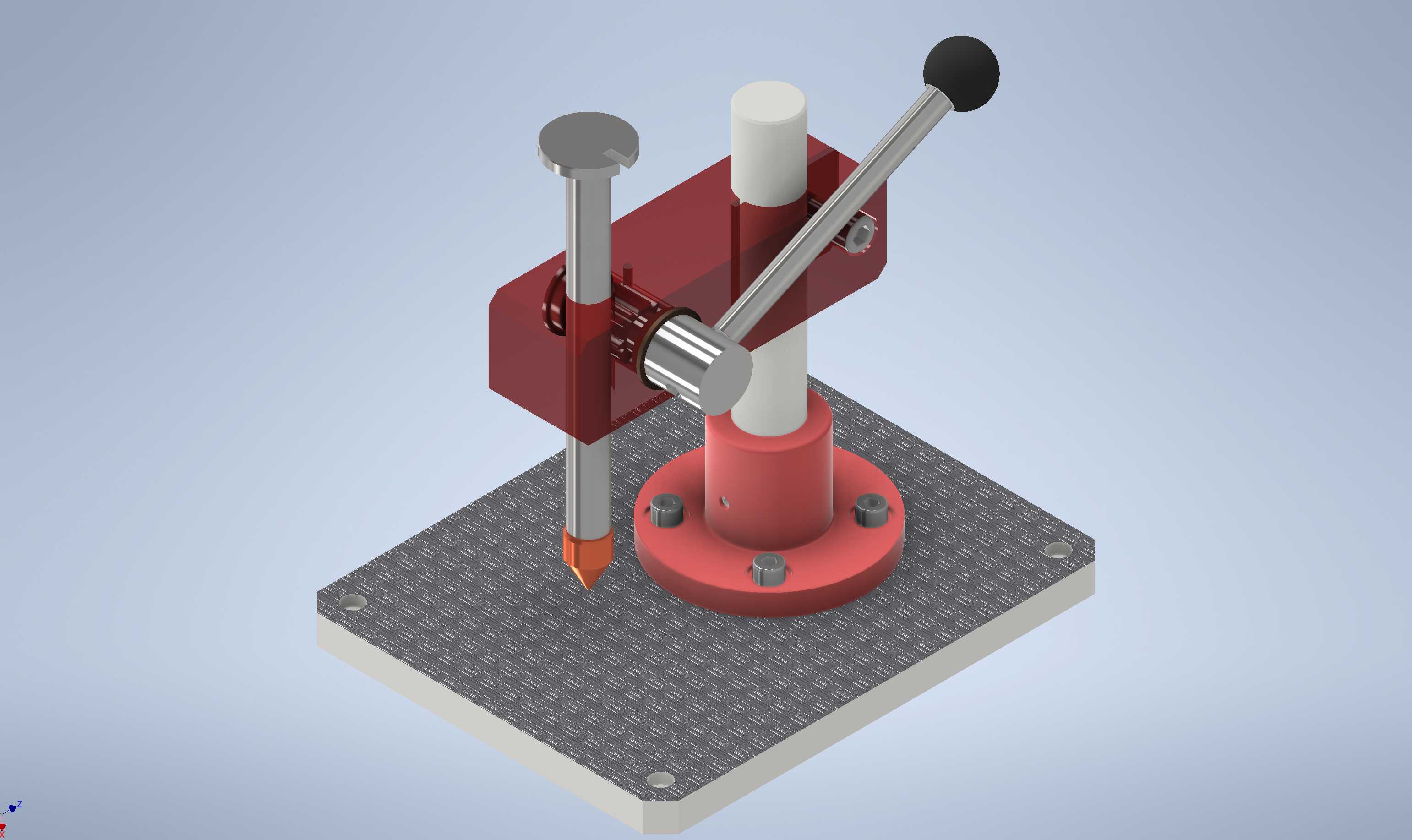

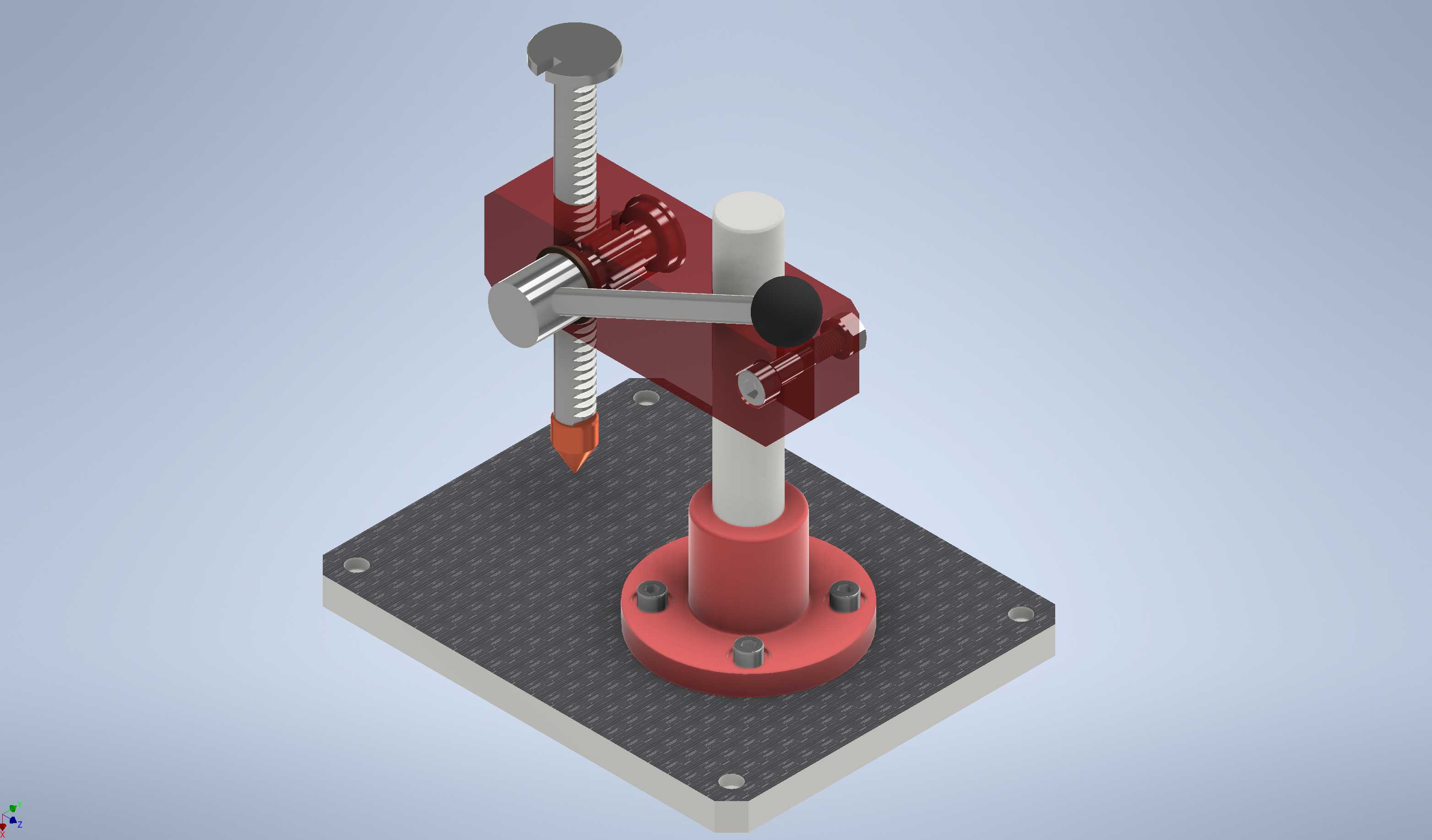

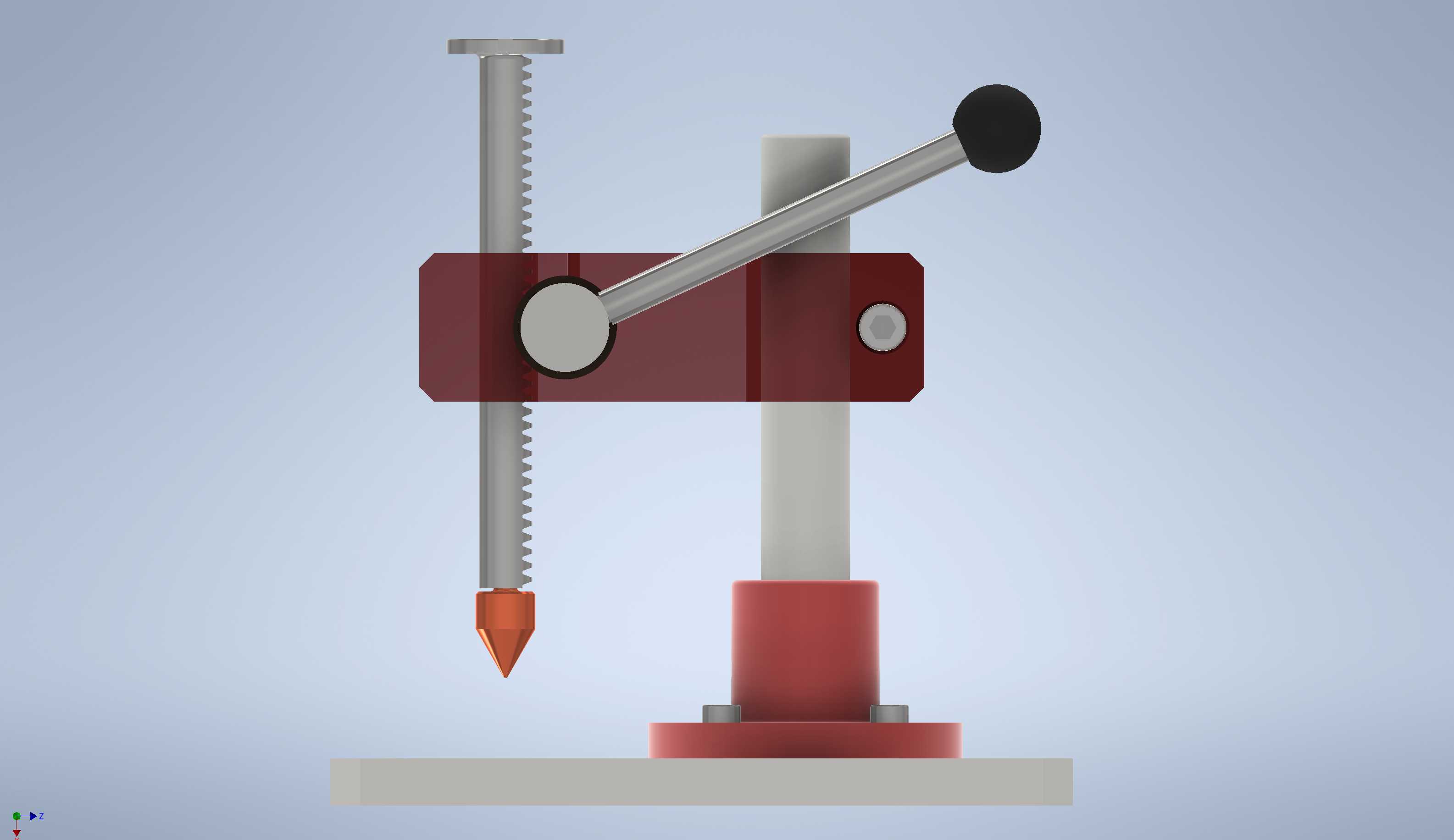

　　操作手柄采用长力臂设计，手柄端部设置球形握把，便于手掌施力并减少转动时的摩擦不适。齿轮轴安装在箱体式支座内，支座同时作为齿条的运动导向区域，使啮合点、冲杆轴线和操作力形成较紧凑的传力路径。工程建模时需要重点关注小齿轮分度圆与齿条齿廓的啮合间隙，间隙过小会导致手动操作卡滞，间隙过大则会造成冲头下行空程和回程冲击。齿条端部与冲杆之间的连接应保证同轴度，否则冲针在进入凹模或工件孔位时容易受弯。

　　该机构适合轻载、低频、动作直观的压工作业，并不替代高速压力机或精密冲床。它的优势在于结构简单、维护方便、成本低、动作可观察，特别适合用来演示齿轮齿条传动、杠杆增力、弹簧复位和直线导向等机械原理。在实训教学中，可以把它拆分为底座支承、立柱导向、齿轮齿条、手动杠杆、冲头执行和弹性回程六个模块，帮助设计者理解手动设备如何通过机械增益降低操作力。

　　进行三维结构设计时，外形尺寸需要围绕操作空间和工件空间共同确定。底座平板应留出工件放置区，冲头中心线到底座边缘的距离决定可加工坯料的最大伸入宽度；立柱高度和手柄抬起角度决定上方安全空间，手柄在最大摆角时不能与台面、夹具或操作者手部干涉。冲头下行极限位置应与底座上表面保留工件和凹模厚度，复位状态下冲针尖部应高于待加工件，保证取放料顺畅。

　　安装边界方面，设备底部需要平整支撑面，支承座与底座之间建议采用定位销或止口配合，螺栓只承担压紧作用，这样可以避免反复冲击后连接位置错位。齿轮轴两端应设置衬套或轴承位，支座孔与轴的配合需兼顾转动灵活和支撑刚性。齿条导向段宜采用耐磨材料或可更换衬套，长期使用后若出现间隙增大，可通过更换导向件恢复精度。

　　在功能扩展上，该机构可在底座上增加简易凹模、定位挡块或快速夹具，用于完成重复性较高的小孔冲裁、端子压合、铭牌压痕等工序。若工件批量增大，也可在保留齿条冲杆主体的基础上，将手动输入改为气缸或伺服电缸驱动，但此时需要重新校核机架强度、齿轮齿面接触强度和弹簧回程速度。整体来看，该模型把手动杠杆、齿轮齿条转换、竖直导向和弹簧回位集中在一台小型设备中，结构关系清晰，适合作为轻载压力装备和机械传动教学的三维设计参考。
