液压驱动多工位自动化输送装配装置

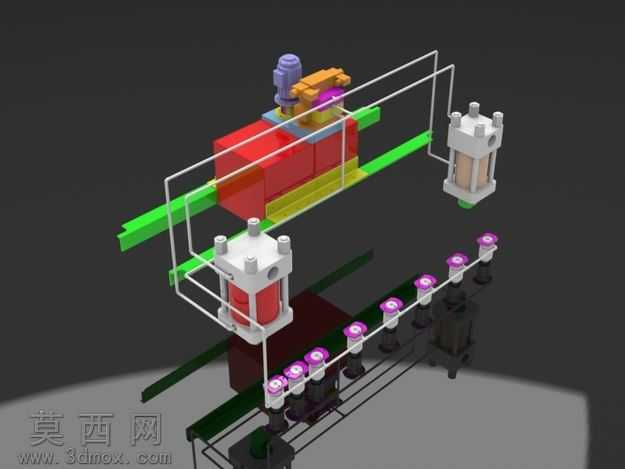

本作品为液压驱动的多工位自动化输送装配三维模型，整体采用模块化设计思路完成建模搭建，在三维建模过程中严格遵循工业液压系统的实际布局逻辑，对各功能单元进行1:1比例还原。模型主体包含长距离直线输送导轨组件、两组立式液压执行缸、多工位定位载具、顶部动力驱动单元以及配套的管线防护框架，各部件之间的装配关系完全匹配实际设备的安装公差要求。渲染阶段采用工业设备常用的配色方案，输送导轨使用醒目的亮绿色材质区分，液压缸主体采用银灰色金属质感搭配红色缸体衬层，动力单元的电机、阀组分别使用紫色、橙黄色材质做功能区分，黑色背景搭配柔和的环境光效，让各部件的结构层次清晰可辨，管线框架采用半透明白色材质，既不遮挡内部核心结构，又能直观体现设备的安全防护范围。结构设计上，两组立式液压缸分别布置在输送线的上下料与装配工位，可完成工件的压紧、装配动作，沿输送线等距排布的多组带紫色端盖的定位载具，可实现工件的精准定位与步进式输送，顶部的动力单元集成了驱动电机与控制阀组，为整套设备提供动力输出与动作控制。建模过程中对液压缸的端盖紧固螺栓、导向柱、缸筒密封结构，输送导轨的滑块、限位结构，载具的定位凸台、缓冲结构都做了精细化建模，没有省略核心功能细节，各运动部件的活动范围都预留了合理的干涉间隙，完全符合液压自动化设备的设计规范，能够直观展示整套液压装配输送设备的工作原理与结构组成，可作为液压自动化产线设计的参考方案使用。
