液压方向切换控制转辙结构三维设计

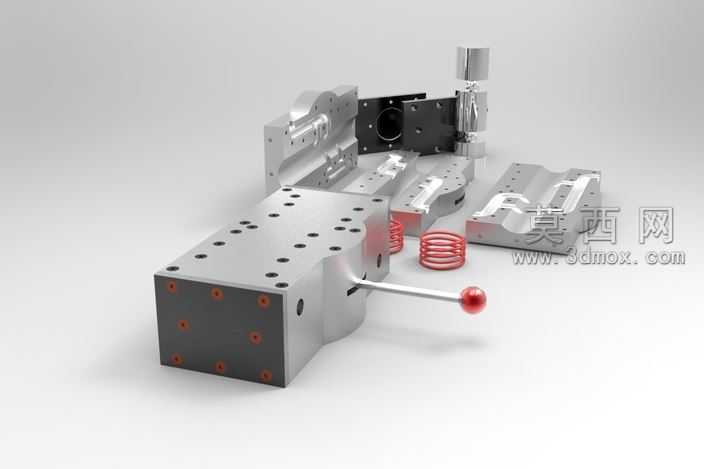

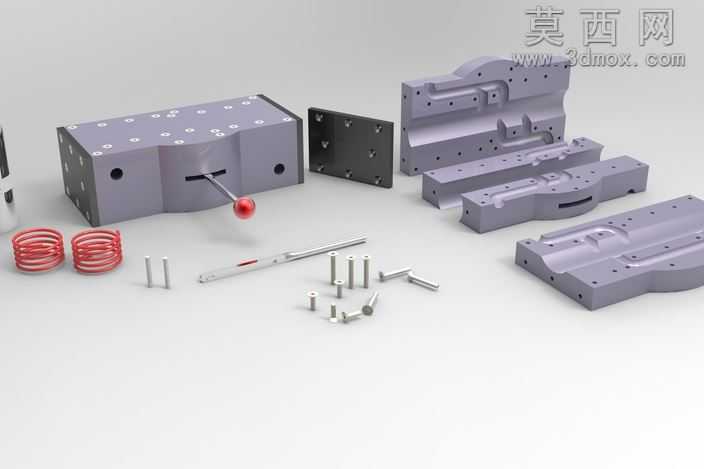

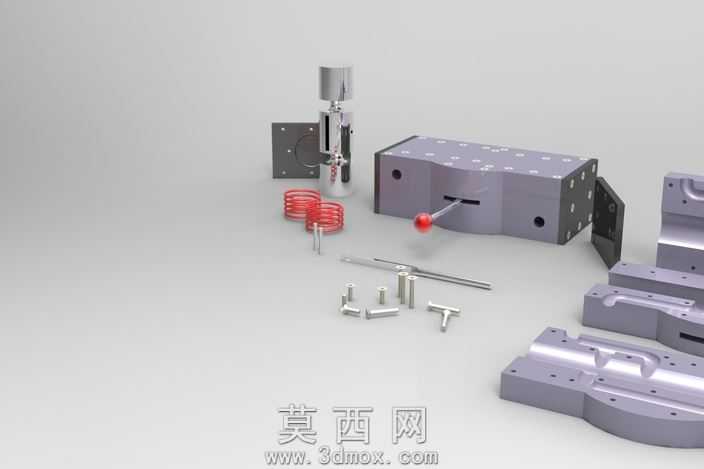

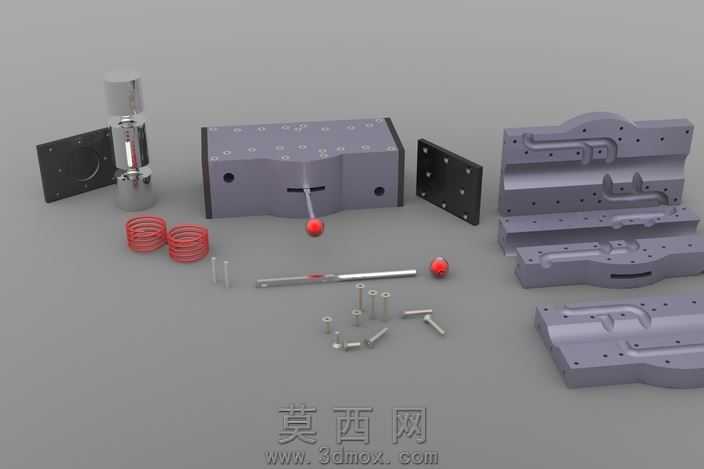

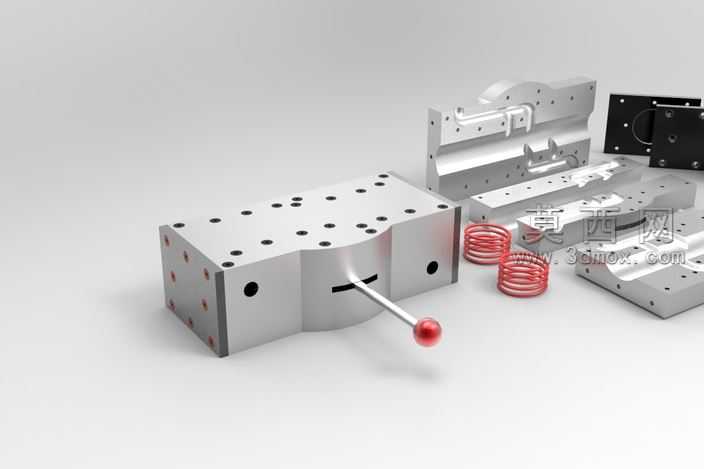

本作品为液压方向切换控制转辙结构的三维设计成果，采用三维建模软件完成全参数化的零件建模与整机装配，所有零件尺寸均参照液压元件通用设计规范设定，装配过程中严格校验了各部件的配合公差，确保阀芯、阀块、安装板、紧固件之间不存在干涉问题，可直接用于液压系统的方案验证与结构参考。建模阶段针对阀块主体的内部油路通道做了精细化处理，通过布尔运算精准切削出交叉连通的油道结构，还原了实际液压阀块内部的流道走向，同时对阀块表面的安装孔位、密封槽、定位销孔做了逐一建模，保证孔位的位置度、深度、孔径参数符合液压元件的安装标准。针对配套的手动操纵杆、复位弹簧、钢球定位结构、密封端盖、安装紧固件等附属零件，均按照机械设计手册的标准件参数与自制件设计要求完成建模，其中复位弹簧采用螺旋扫描特征生成，还原了弹簧的有效圈数、节距、端部并圈结构，钢球定位结构的球面与定位凹坑的配合尺寸经过反复校验，保证操纵时的定位手感与档位清晰度。渲染阶段为不同零件赋予了贴合实际工业产品的材质：阀块主体采用发黑处理的金属材质，还原铸铁阀块的哑光深灰质感与表面细微的加工纹理；操纵杆采用镀铬亮面金属材质，搭配端部的红色防滑塑料球头；复位弹簧采用弹簧钢的亮面金属质感；安装紧固件采用镀锌钝化的银白金属质感；密封端盖采用黑色阳极氧化铝材质，通过材质区分清晰展现各零件的功能属性与装配层次。结构设计上采用了分片式阀块叠装的思路，将复杂的内部油路拆分到多层阀板上加工，再通过紧固件与密封件叠装整合，既降低了单个阀块的加工难度，也方便后续根据油路需求调整阀板组合；手动操纵机构通过摆杆带动内部阀芯转动，改变油路的连通状态，搭配钢球定位结构实现不同工作档位的稳定保持，复位弹簧可在操纵力撤销后带动阀芯回到初始位置，两端的安装端盖通过内六角螺丝固定在阀块两端，既实现了内部零件的轴向定位，也方便后续拆解维护。整体设计围绕低压与高压流体的方向切换功能展开，充分考虑了液压元件的加工工艺性、装配便捷性与维护便利性，所有结构细节均符合液压元件的实际设计逻辑，可作为液压方向控制阀类产品的设计参考，也可用于液压系统教学演示、产品方案展示等场景。
