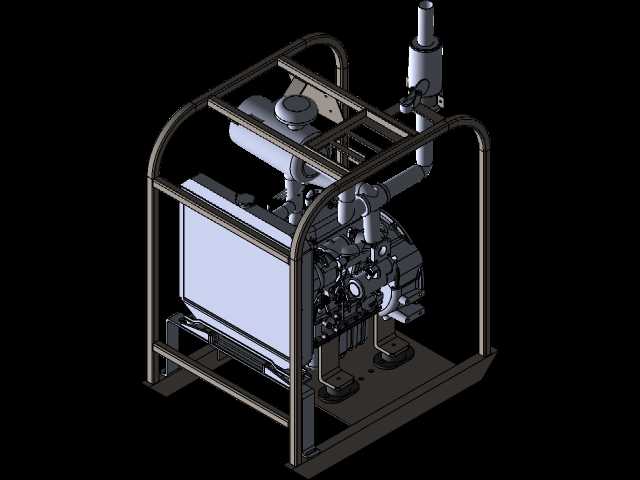

机架集成式柴油动力机组三维结构

　　这款带防护机架的柴油动力单元，在野外无电网供电的作业场景中适配性极强，不管是偏远区域的农用排灌驱动、小型工程作业的临时动力输出，还是应急抢险场景下的设备动力供给，都能依托柴油燃料高能量密度的特性，实现长时间稳定的动力输出，不需要依赖外接电力线路，摆脱了供电网络的覆盖限制。整套机组的核心动力段采用卧式单缸柴油机结构，缸体与曲轴箱采用一体化铸造成型的壳体结构，既保证了曲轴运转时的支撑刚度，也能整合润滑油道与冷却水道的布置空间，减少外接管路的数量，降低野外作业时管路磕碰破损的故障概率。冷却系统采用前置散热水箱搭配直连风扇的结构，风扇与柴油机曲轴输出端通过皮带传动连接，不需要额外设置独立的驱动电机，只要柴油机启动运转，

　　冷却系统就同步进入工作状态，能持续把缸体做功产生的热量通过散热鳍片散发到空气中，保证机组在持续高负荷运转时缸温维持在合理区间，避免过热导致的部件磨损加剧或者功率衰减。进排气系统的管路走向做了避让式设计，进气口设置在机架上部的空旷位置，避开地面扬尘的聚集区，同时预留了空气滤清器的安装位，能过滤进入气缸的空气中的硬质颗粒，减少缸套、活塞环的磨粒磨损；排气管道做了向上的弯折走向，排气出口朝向机架侧上方，避免高温排气直吹机架部件或者周边作业设备，也能减少排气对操作人员的热影响。外围的管式防护机架采用圆管弯折后焊接成型的框架结构，底部设置了整块的安装底板，柴油机的四个安装机脚都通过减震垫固定在底板上，能吸收柴油机运转时产生的往复振动，

　　避免振动直接传递到机架或者外接被驱动设备上，降低振动带来的连接螺栓松动、管路疲劳开裂的风险。机架的上部框架围绕柴油机的上部轮廓做了弧形避让，既不会干涉柴油机的吊装、检修操作，也能在机组转运、堆放时起到防护作用，避免外部硬物直接撞击缸体、水箱等脆弱部件。机架的前后位置预留了吊装受力点，能直接通过吊具完成整机组的吊装转运，不需要额外捆绑防护，适配野外作业时频繁转场的使用需求。从安装边界来看，整套机组的外轮廓尺寸控制紧凑，底部安装底板的孔位按照通用动力机组的安装间距做了标准化设计，不管是固定在混凝土基础上做长期固定动力源，还是安装在移动拖车、小型设备底盘上做移动动力单元，都不需要额外做大规模的安装支架改造，对接门槛较低。

　　动力输出端的轴伸位置做了统一的尺寸设计，能通过联轴器、皮带轮等不同的传动部件，对接水泵、发电机、小型破碎设备等不同类型的负载，适配不同作业场景的动力对接需求。在建模过程中，所有部件的装配关系都按照实际生产的装配公差做了配合约束，机脚减震垫的压缩量、管路的连接间隙、运动部件的运转避让空间都做了实际校核，比如曲轴运转时连杆的运动轨迹不会和油底壳产生干涉，风扇转动时不会和散热护罩、水箱鳍片产生刮擦，进排气管路的连接法兰位置都预留了密封垫的安装空间，能保证实际装配时的密封性，不会出现漏气、漏油的问题。整套结构没有冗余的设计部件，所有结构都服务于野外稳定作业、快速转场、便捷维护的实际需求，比如油箱的布置位置靠近柴油机的燃油泵，缩短了燃油管路的长度，减少了燃油输送的阻力，同时油箱的加注口设置在机架外侧，不需要拆开防护框架就能完成燃油加注，日常维护操作十分便捷。
