双涡轮增压V型六缸汽车动力装置结构

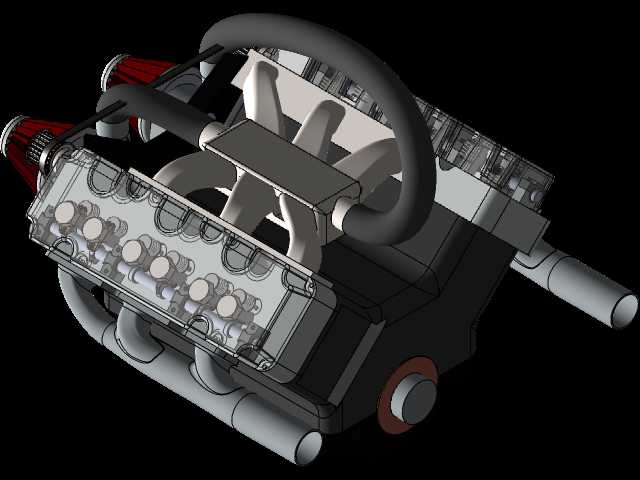

　　这款V型六缸双涡轮动力装置的三维结构，核心面向乘用车辆高性能动力配套场景，可覆盖轿跑、性能SUV以及轻型改装特种车辆的动力选型参考，也能作为高校汽车工程专业动力结构教学、改装厂商动力匹配测算的具象化结构参考载体。从实际用途来看，该装置通过V型6缸的布局平衡运转平顺性与动力输出上限，搭配双侧涡轮增压器实现进气效率提升，在低转速区间即可输出充足扭矩，高转速区间也能维持稳定的功率输出，兼顾日常通勤的低扭响应与激烈驾驶的动力储备需求。

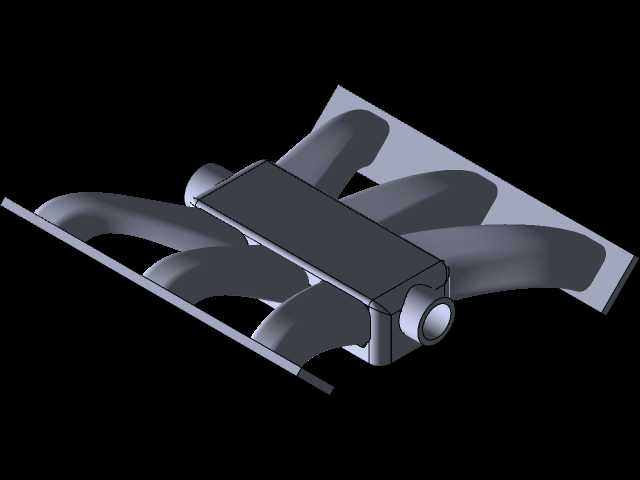

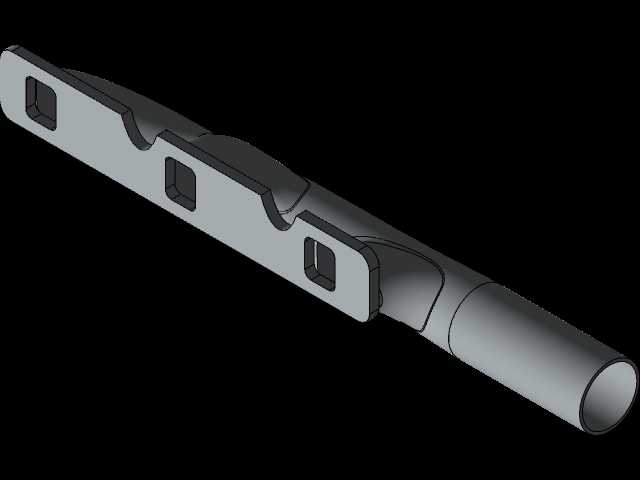

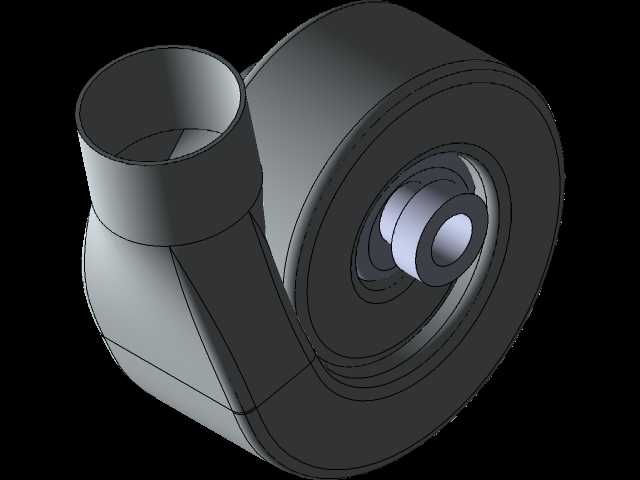

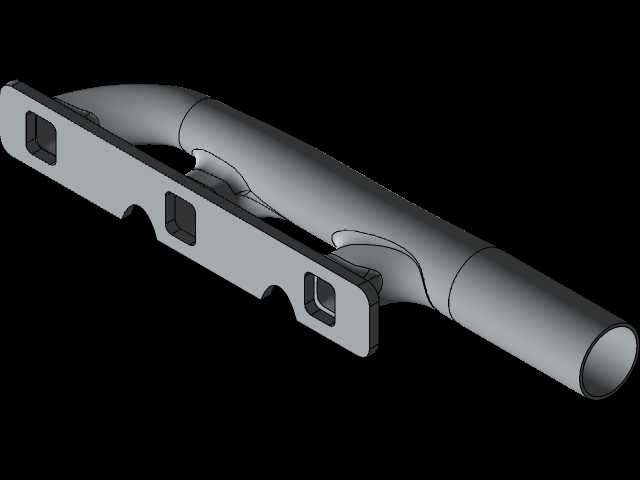

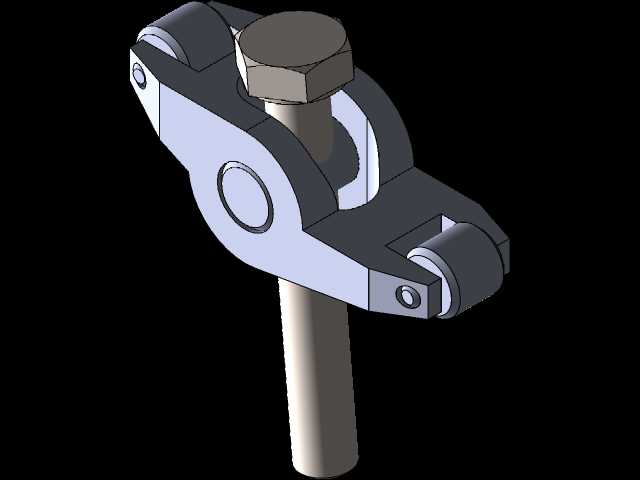

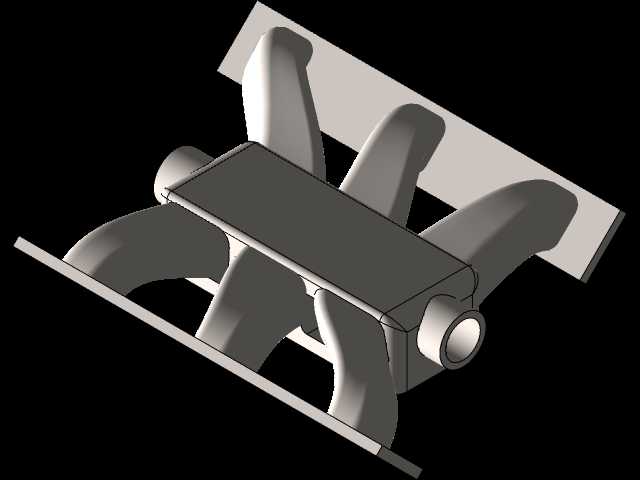

　　设计过程中优先考虑了V型夹角的布局合理性，两侧气缸呈对称式排布，每列三缸的配气机构、喷油组件、活塞连杆组均做了等长路径设计，避免两侧气缸进气、排气路径长度差带来的动力输出不均衡问题。双侧涡轮分别对应两侧气缸的排气端，排气歧管采用等长芭蕉结构设计，让各缸排出的废气能够均匀推动涡轮叶轮，减少排气干涉带来的涡轮迟滞问题，同时涡轮的安装位置紧贴气缸盖排气侧，缩短排气路径长度，进一步降低废气能量损耗，提升涡轮响应速度。进气侧的中冷管路做了圆滑过渡设计，避免急弯带来的进气阻力，经过压缩的高温空气通过中冷器降温后，通过等长进气管路分配到各气缸进气道，保证各缸进气量均匀一致，让空燃比控制精度更高，燃烧效率更稳定。

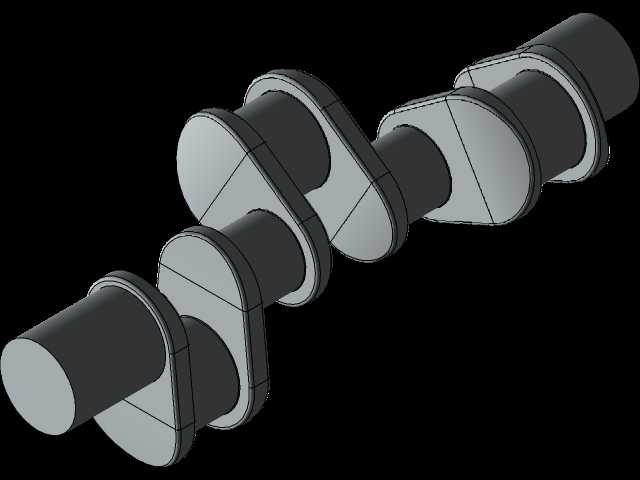

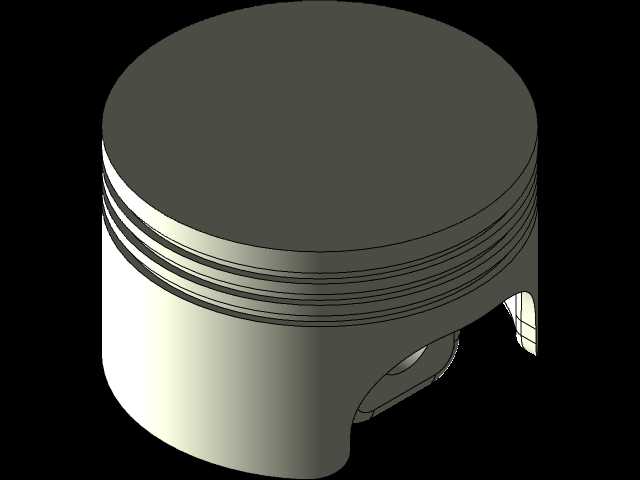

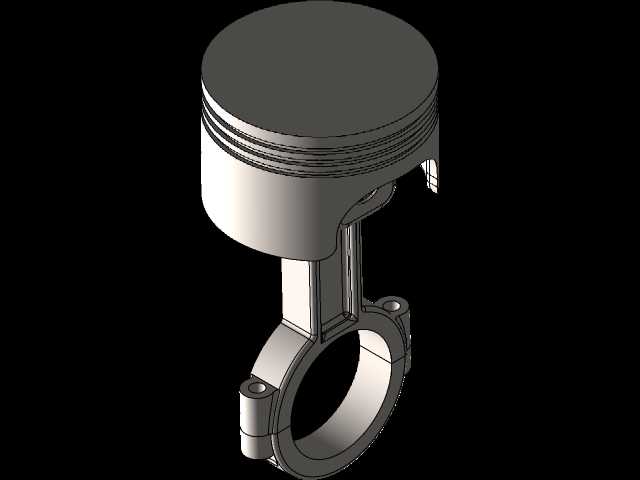

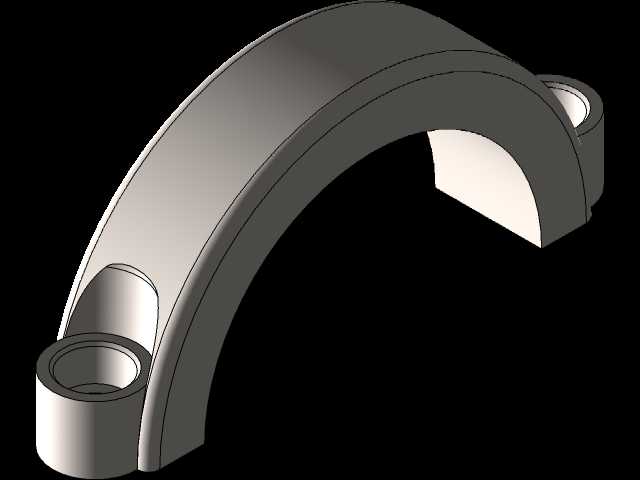

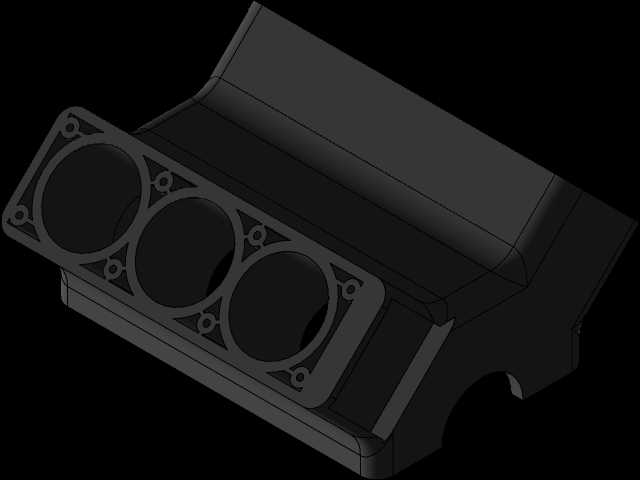

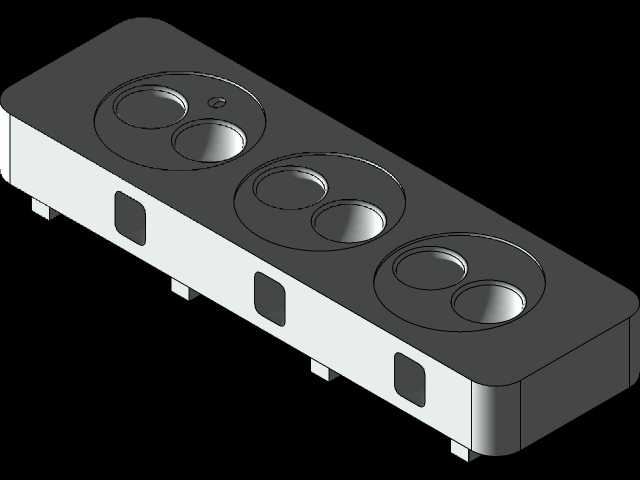

　　活塞组件采用轻量化设计思路，活塞裙部做了减摩涂层适配结构，活塞环组采用三道环设计，兼顾气密封、油密封与刮油效果，连杆采用锻钢结构的等长设计，曲轴的平衡块经过配重优化，抵消V6布局下的一阶、二阶振动，让整机运转时的振动幅度控制在较低水平，提升驾乘舒适性。缸体采用上下分体式结构设计，上部为气缸体集成冷却水套，下部为曲轴箱加强结构，既保证缸体整体刚性，也为曲轴运转提供充足的支撑刚度，避免高转速下曲轴挠曲变形带来的部件磨损。冷却系统的水道围绕各气缸周向均匀布置，让气缸工作时各区域温度保持一致，避免局部过热导致的缸体变形、活塞拉缸等故障。润滑系统的油道采用主油道+分支油道的布局，从机油泵泵出的压力机油通过主油道分配到曲轴轴承、连杆轴承、凸轮轴轴承、涡轮增压器轴承等各个需要润滑的部位，其中涡轮增压器的润滑油路做了单独的限流与回油设计，保证涡轮高速运转时的润滑与散热需求，避免涡轮轴承过早磨损。

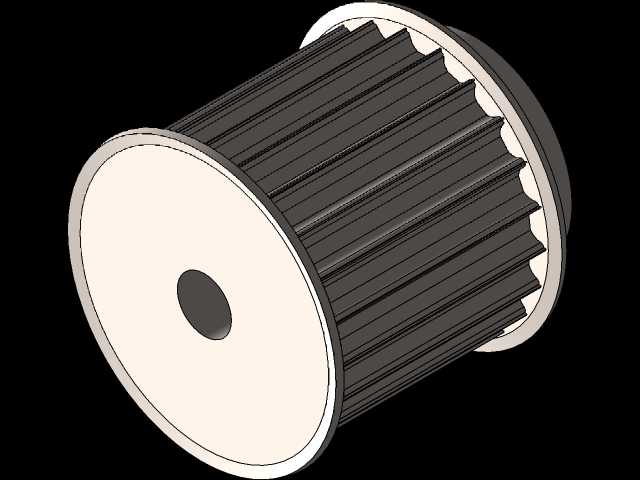

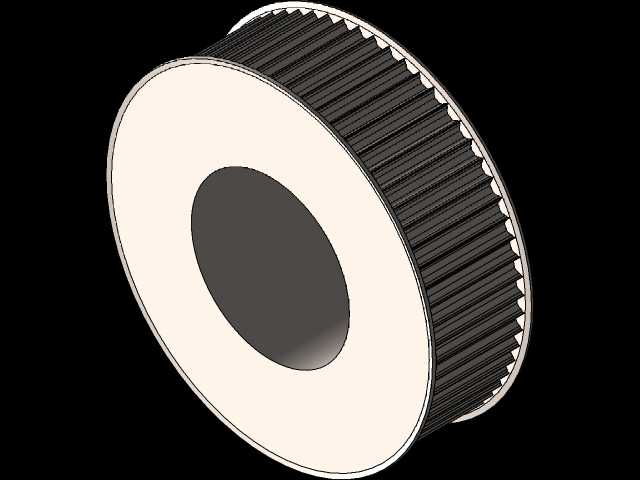

　　从安装边界来看，整机的宽度尺寸适配常规横置、纵置动力舱的布局需求，涡轮与周边车架、防火墙、散热模块的安装间隙预留了足够的减震、隔热空间，进排气管路的接口位置符合常规量产车的管路对接标准，发动机悬置的安装点位置做了加强结构设计，能够承受动力输出时的扭矩反力，避免悬置点过早疲劳损坏。整机的高度方向预留了气门室盖上方的引擎盖安装间隙，油底壳的最低位置也考虑了车辆通过性需求，避免日常行驶中托底损坏油底壳。附件轮系的布局在发动机前端面，发电机、空调压缩机、水泵、转向助力泵的安装位置紧凑合理，皮带的张紧轮、惰轮位置预留了后期维护更换的操作空间，不需要拆解过多周边部件即可完成皮带更换、附件检修等常规维保操作。

　　整个结构的装配逻辑完全遵循实际量产发动机的装配流程，从曲轴、活塞连杆等核心运动部件的装入，到气缸盖、配气机构、涡轮增压器、进排气系统、附件轮系的逐层装配，各部件之间的配合间隙、安装定位都符合机械设计的公差配合要求，不存在干涉、装配顺序矛盾等问题，能够直观呈现双涡轮V6发动机从内到外的完整结构关系，帮助结构设计从业者理解高性能车用动力装置的布局逻辑与设计考量点。
