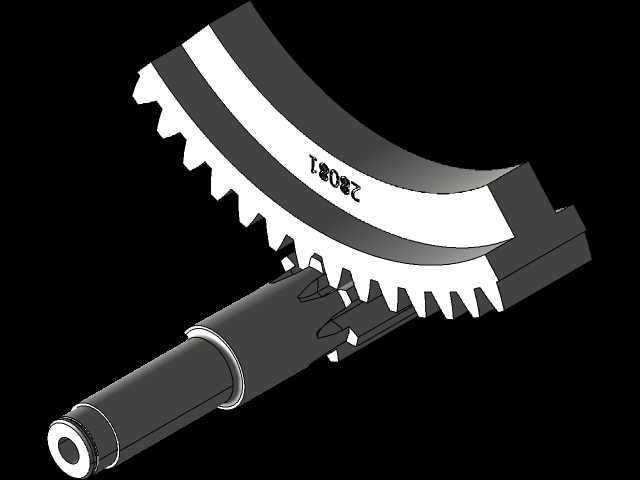

这套传动组件是普通卧式车床进给操纵机构里的核心传力部件,主要承担手动操作力矩的传递与运动换向功能,在车床溜板箱的手动进给控制环节中,操作人员转动手轮的力矩会通过这套组件传递到纵向进给齿条,带动溜板沿床身导轨做纵向移动,也可配合操纵机构实现横向进给的力矩切换,是车床手动操作模式下实现刀架精准对位、试切对刀、短距离进给移动的关键结构。从结构设计来看,扇形齿轮采用分段齿圈设计,不需要做完整360度全齿结构,因为操纵过程中该齿轮的转动角度仅在固定区间内往复摆动,这种设计既可以减少不必要的材料占用,降低零件整体重量,也能避免多余轮齿在箱体内与其他运动部件发生干涉,齿部的参数匹配车床进给系统的模数要求,齿形经过渐开线轮廓优化,
保证啮合过程中传动平稳,无卡滞、冲击问题,轮齿与轴段的连接部分采用加强筋过渡,避免频繁正反转摆动过程中齿根部位出现应力集中断裂的问题。与之配合的齿条轴采用一体化轴齿设计,轴身部分作为转动支撑,直接与溜板箱内的支撑铜套配合,轴上加工的直齿段与扇形齿轮直接啮合,不需要额外装配齿条零件,减少了装配累积误差,轴的两端设计有轴承安装位与轴向定位台阶,装配时可以通过轴肩实现轴向位置的精准固定,避免传动过程中出现轴向窜动影响啮合精度。设计过程中首先要确定的是扇形齿轮的摆动行程对应的齿段长度,需要匹配车床手轮的转动圈数与溜板移动距离的传动比要求,齿部的模数、压力角参数要和车床原有进给系统的参数完全一致,保证替换装配时可以直接与原有部件啮合,
不需要二次修配;扇形齿轮的内孔与操纵轴的配合采用过渡配合,通过键连接传递扭矩,键槽的位置要对应操纵手柄的中位位置,保证手柄在中位时齿轮处于啮合区间的中点,左右摆动都有足够的啮合余量。齿条轴的设计要兼顾支撑刚度与传动强度,轴的直径要满足支撑铜套的比压要求,避免长期使用后出现轴颈磨损导致传动间隙过大,轴上齿段的长度要覆盖扇形齿轮的全摆动行程,保证摆动过程中轮齿不会脱出啮合,轴端设计有挡圈槽,装配时通过轴用弹性挡圈实现轴向限位,防止轴在转动过程中沿轴向窜动。安装边界方面,扇形齿轮的安装基准是操纵轴的轴线,装配后齿顶圆与齿条轴齿顶圆的中心距要严格控制在公差范围内,中心距过大会导致啮合侧隙过大,操作时出现空程,影响进给对位精度,
中心距过小则会导致啮合卡滞,转动手轮时阻力过大甚至出现齿面咬伤的问题;齿条轴的两个支撑孔同轴度要控制在合理公差范围内,避免轴装配后出现别劲问题,导致转动阻力增大、磨损加快。实际应用中,这类组件长期在有润滑油飞溅的箱体内工作,齿面的粗糙度要满足润滑要求,避免齿面过早出现点蚀、磨损,频繁正反转的工况要求齿部有足够的冲击韧性,能承受操作时的瞬时冲击力,不会出现断齿问题。在车床的日常维护中,这套组件的啮合侧隙是检查重点,当长期使用出现齿面磨损导致侧隙过大时,会出现手轮空程量过大的问题,影响对刀精度,此时就需要更换磨损的零件,这套三维结构完整还原了零件的齿形细节、轴段台阶、安装定位特征,可以直接用于零件的加工工艺编制、装配干涉检查,也可以作为车床维修替换时的尺寸核对参考,帮助维修人员快速确认零件的结构尺寸,减少测绘的工作量。
