精密铣削加工用可调式镗头结构

　　在金属切削加工的工序链路里，孔系精加工始终是考验工艺稳定性的核心环节，尤其是同轴度、圆度要求在微米级的精密孔加工，常规钻孔、扩孔工艺很难满足尺寸公差与表面粗糙度要求，这时候镗削加工就成为了工序首选，而镗头作为镗削作业的核心执行部件，其结构设计合理性直接决定了最终加工质量。这款镗头的结构设计完全围绕铣镗床、加工中心的实际装夹与加工场景展开，柄部采用标准锥面结构，能够直接适配主流机床的主轴锥孔，不需要额外配置过渡套，减少了装夹环节的同轴度累积误差，安装时只需要清理锥面贴合面的铁屑与油污，拉紧拉杆后即可保证柄部与主轴的刚性连接，避免高速切削时出现振刀纹。从功能结构来看，这款镗头的主体采用阶梯轴式布局，靠近柄部的位置设置了精密调节刻度盘，

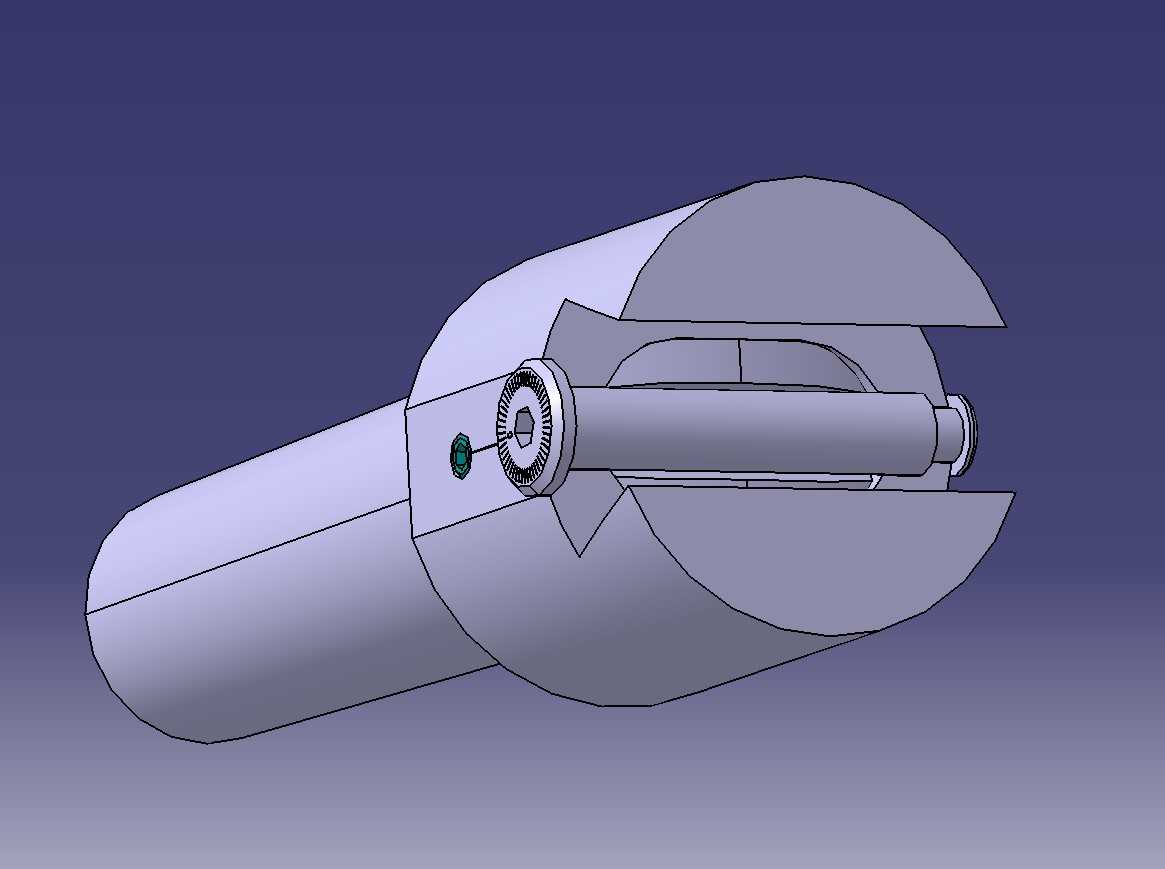

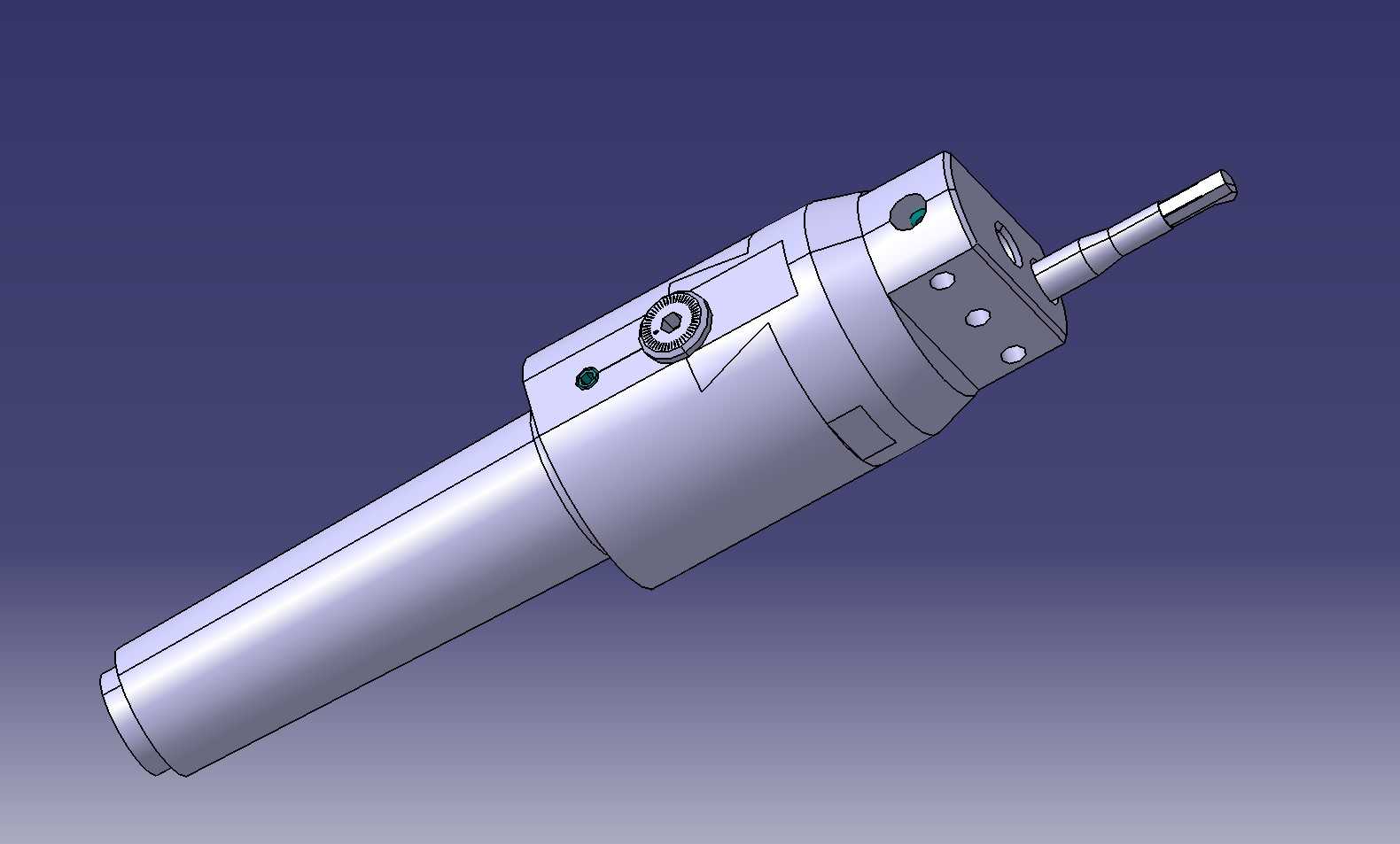

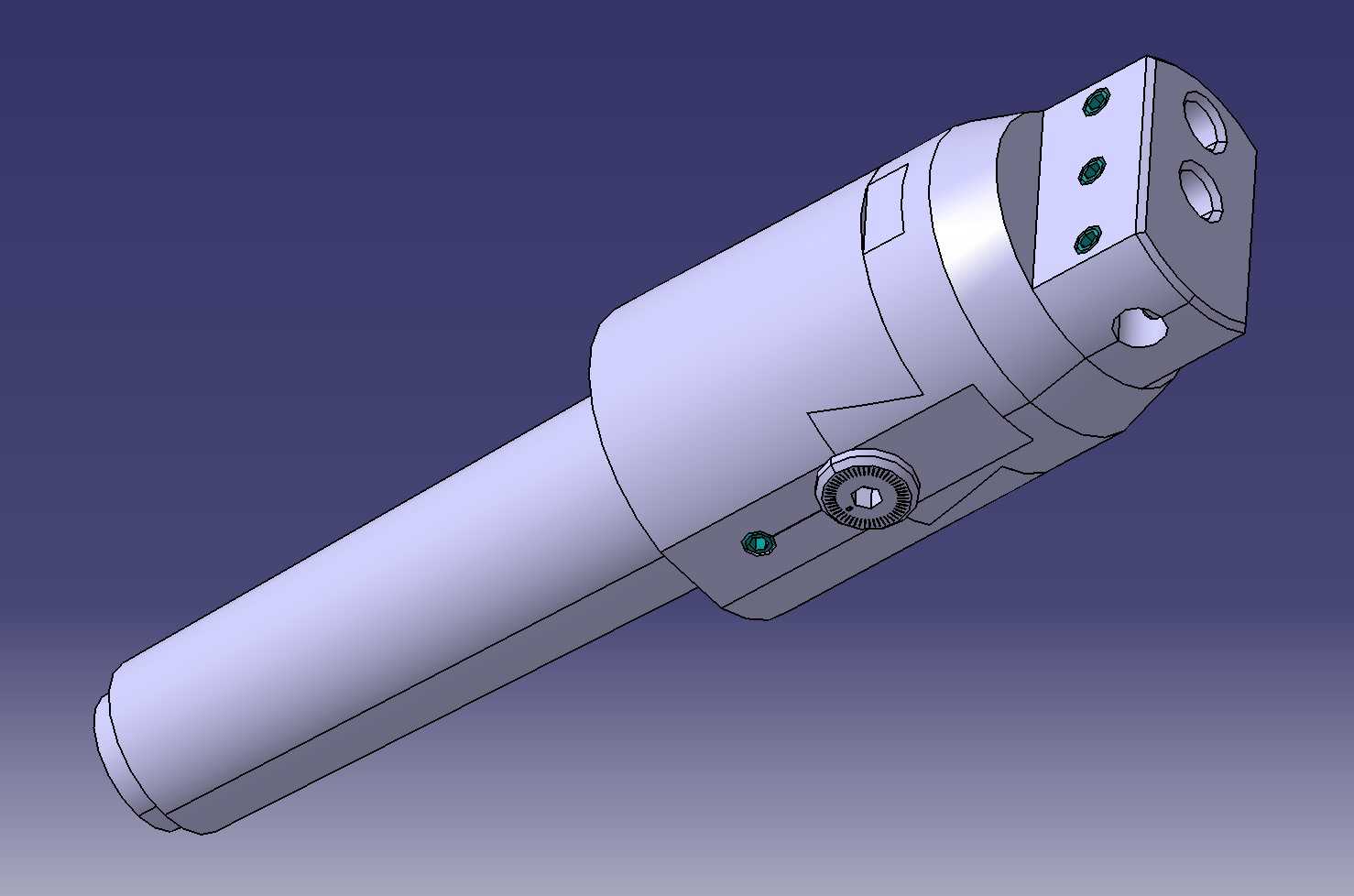

　　刻度盘的微调分辨率可以满足0.01mm级的吃刀量调整需求，调整时不需要将刀具从主轴上拆下，直接在机床上就能完成孔径尺寸的微调，大幅减少了反复试切、对刀的辅助时间。调节机构内部采用精密丝杆副传动，消除了回程间隙，调整时转动刻度盘的阻尼感均匀，不会出现窜动或者空程的问题，能够保证每次调整的尺寸精度稳定传递到刀头安装位。刀头安装位设置在镗头的前端，采用侧固式锁紧结构，配套的刀杆插入安装孔后，通过侧面的锁紧螺钉即可完成刚性固定，锁紧力足够承受大进给量切削时的切削力，不会出现刀杆移位导致的孔径超差问题。镗头主体上分布的多个小孔是冷却喷嘴的安装位，加工时切削液可以通过主轴内冷通道直接输送到这些喷嘴，精准喷射到切削刃与工件接触的区域，

　　及时带走切削产生的热量，同时冲掉附着在刀体上的铁屑，避免铁屑刮伤已加工孔壁，也能延长刀具的使用寿命。从实际应用场景来看，这款镗头既可以完成常规的通孔、盲孔镗削加工，也能通过更换不同形式的刀头，完成孔口倒角、内沟槽车削、端面锪平这类复合工序，在箱体类零件、轴套类零件、液压阀块类零件的加工中适配性极强，不需要频繁更换刀具就能完成同一孔位的多工序加工，有效缩短了单件加工的节拍时间。设计过程中充分考虑了动平衡性能，整个镗头的回转体结构都做了对称处理，外露的调节螺钉、锁紧部件都做了等重设计，在中高速切削转速下不会因为动不平衡量过大产生主轴振动，能够满足精加工时的高转速、小进给切削参数要求。安装边界方面，这款镗头的柄部直径、主体外径、

　　伸出长度都匹配常规CA6140这类车床以及主流立式加工中心的主轴内部空间，安装后不会和工件夹具、工作台防护结构产生干涉，加工深孔时可以根据需要配套加长刀杆，只要保证刀杆的刚性足够，就能完成长径比不超过5倍的深孔精加工。日常使用时，只需要定期给调节丝杆副加注润滑脂，避免切削液和铁屑进入调节机构内部，就能长期保持调整精度，锁紧部件每次装夹刀头后都要检查锁紧力，避免切削过程中出现部件松动。和普通固定式镗刀杆相比，这种可调式镗头的通用性更强，不需要针对每一种孔径尺寸定制专用刀杆，只需要通过微调机构调整刀头的伸出量，就能覆盖一定范围内的孔径加工需求，能够大幅减少车间的刀具库存种类，降低刀具管理成本。在实际切削测试中，采用这款镗头加工45号钢材质的预制孔，切削参数设置为转速1200r/min、进给量0.1mm/r时，加工后的孔圆度可以控制在0.005mm以内，表面粗糙度能够达到Ra1.6的水平，完全满足精密配合孔的加工要求，加工铝合金、铜合金这类有色金属时，适当提高切削转速，还能获得更好的表面质量，不需要额外做研磨工序就能满足装配要求。
