CA6140车床配套车铣复合加工夹具结构

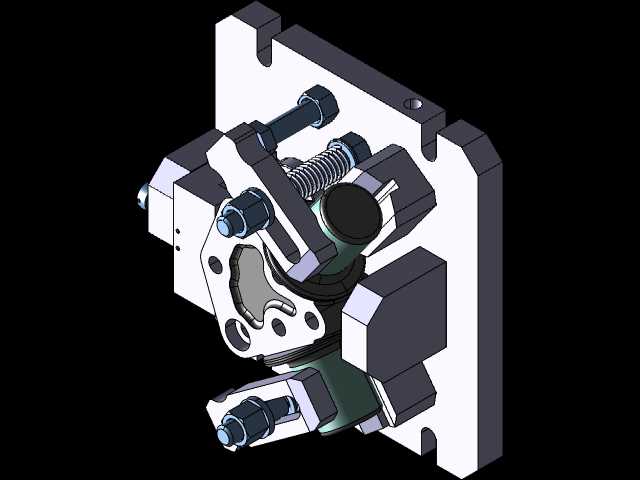

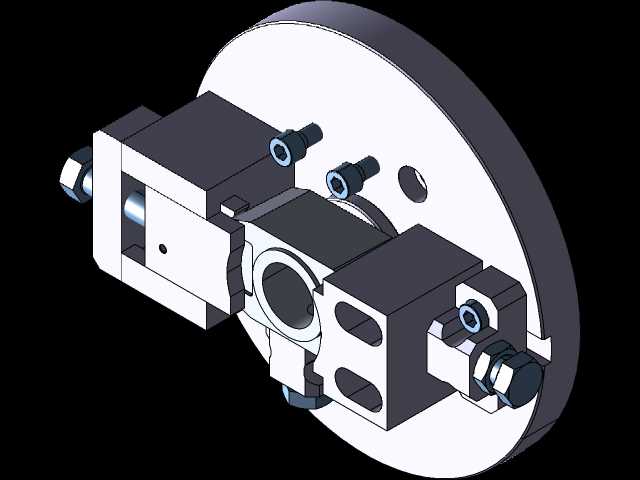

　　在普通车床升级车铣复合加工能力的改造场景中，这类配套夹具的核心作用是在不改动车床主轴原有安装接口的前提下，拓展工件的装夹适配范围，满足轴类、盘类异形件在车削工序后直接进行铣削工位加工的装夹刚性需求，减少工件二次装夹带来的定位误差，提升中小批量零件的加工工序集中度。整套夹具以法兰式安装盘作为基体承载结构，安装盘端面的止口尺寸与CA6140车床主轴前端的定位止口完全匹配，安装时通过内六角螺栓将基体与主轴端盘锁紧，安装盘上预留的定位销孔可与主轴端的原有销位配合，保证夹具回转时的同轴度公差控制在0.02mm以内，避免高速回转时出现动平衡偏差带来的加工振纹。夹具的两侧对称布置有可调式夹紧滑座，滑座与基体之间采用平导轨配合结构，

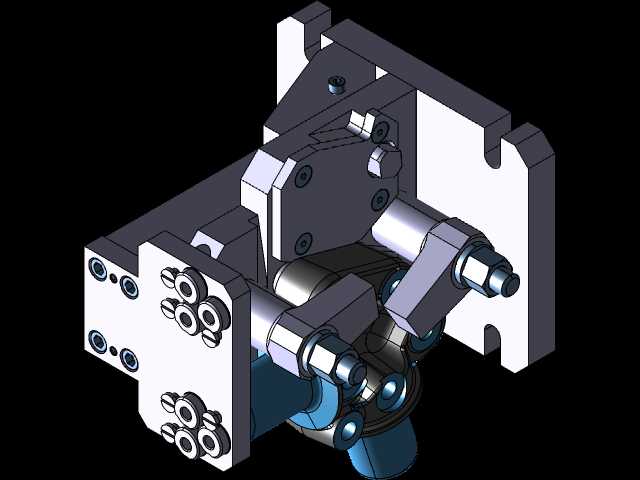

　　可根据待加工工件的外廓尺寸调整滑座的伸出距离，调整到位后通过侧向锁紧螺栓完成滑座位置固定，每个滑座上配置有V型压块与锁紧螺杆，V型压块的夹持面做了淬硬处理，硬度达到HRC45-50，既可以保证夹持时的摩擦力足够抵抗铣削过程中的切削冲击力，也能避免长期使用后夹持面出现压痕变形影响定位精度。中间位置的定位支撑块采用可换式设计，针对不同直径的轴类工件或者带中心孔的盘类工件，可以更换对应规格的定位套或者顶尖支撑结构，支撑块上开设的长圆形避让槽，一方面是为了减轻夹具整体的自重，降低主轴回转时的负载惯量，另一方面也为铣削加工时的刀具走刀预留出足够的安全间隙，避免刀具在进刀过程中与夹具基体发生碰撞。从结构设计逻辑来看，

　　整套夹具没有采用复杂的液压或者气动夹紧结构，完全依靠机械螺旋副实现夹紧动作，适配普通车床没有额外液压气源接口的现状，车间操作人员无需额外改造设备的辅助动力回路，直接完成安装后即可投入使用，夹紧力的大小可以通过锁紧螺杆的拧紧力矩进行控制，针对薄壁类工件加工时，可以适当降低拧紧力矩，避免装夹变形导致的工件尺寸超差。夹具的整体外廓回转直径控制在320mm以内，适配CA6140车床最大回转直径的加工边界，安装后不会与车床的中拖板、刀架部分发生运动干涉，滑座的最大调整行程为60mm，可以夹持直径范围在20mm到120mm之间的各类工件，覆盖普通车床日常加工的绝大多数零件尺寸区间。在实际加工应用中，这类夹具尤其适合轴类零件上的扁位、键槽、

　　径向孔等车削工序无法完成的结构加工，工件一次装夹完成外圆车削后，不需要拆卸工件，直接驱动动力铣头即可完成后续铣削加工，工序间的定位误差可以控制在0.03mm以内，相比传统加工中拆件转移到铣床二次装夹的工艺方案，加工效率可以提升40%以上，同时也避免了二次装夹找正带来的辅助时间损耗。夹具上所有的锁紧螺栓都采用了内六角圆柱头结构，安装调整时可以使用标准内六角扳手操作，没有特殊的专用工具需求，车间日常维护时，只需要定期在滑座的导轨配合面加注润滑脂，清理铣削过程中堆积的铁屑，即可保证夹具长期的调整顺畅性，定位支撑块的可换结构也降低了后期的维护成本，当支撑面出现磨损后，只需要更换对应的支撑块，不需要整体报废夹具基体。整套结构的受力路径经过优化，铣削加工时的切削力通过滑座直接传递到法兰基体，再通过法兰止口传递到车床主轴，所有受力环节都没有薄弱的悬臂结构，在承受最大1200N的径向铣削力时，夹具的夹持端变形量不超过0.01mm，能够满足粗铣、半精铣工序的刚性要求，精加工时可以通过适当提高夹紧力，进一步降低切削振动带来的表面粗糙度影响。
