CA6140车床配套电气控制操作箱体

　　这款电控操作箱体是为CA6140普通车床配套设计的机旁操作单元，在车床的实际加工场景中，承担着主轴启停、进给切换、冷却泵控制、急停保护、运行状态指示等核心操作与状态反馈功能，是操作人员和车床电气系统交互的核心接口，安装位置通常设置在车床床身靠近主轴箱的侧前方操作位，高度匹配站立操作的人机工程需求，操作人员在装夹工件、调整进给参数、启停加工流程时无需大幅移动身体即可完成全部常规操作。从设计思路来看，整个箱体采用壁挂式安装结构，背部预留四个带安装孔的固定耳板，可直接通过螺栓固定在车床床身的预制安装面上，安装耳板的孔位间距匹配CA6140车床原厂电控箱的安装尺寸，替换原有老旧箱体时无需重新在床身上打孔，适配现场改造的安装需求。

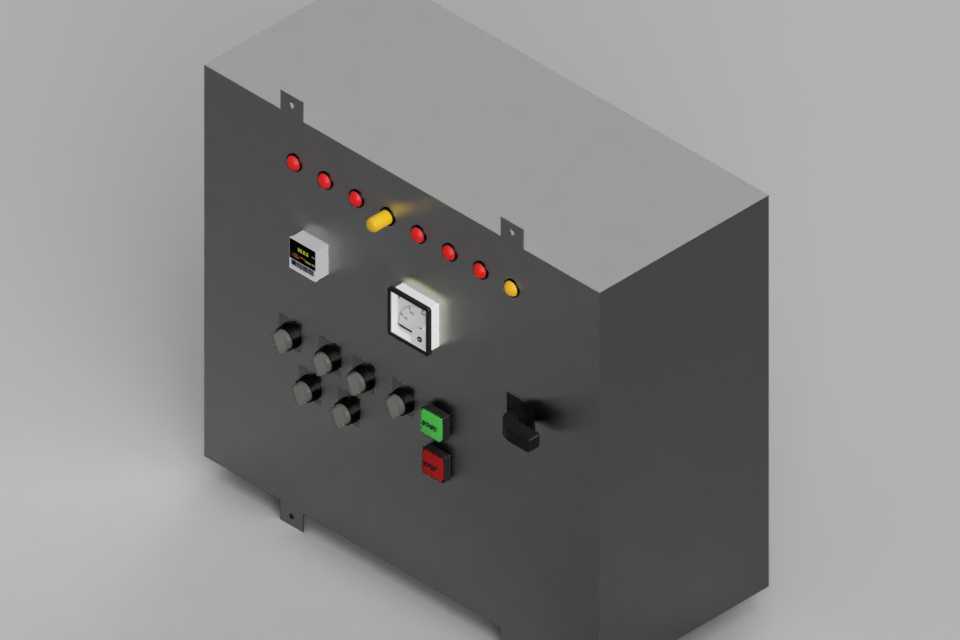

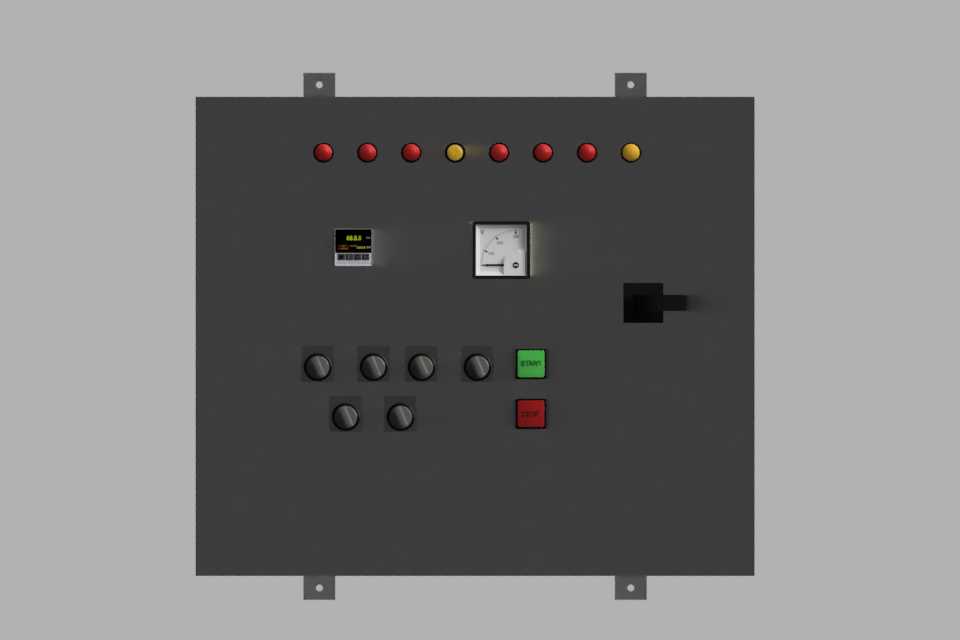

　　箱体整体采用封闭式薄钢板焊接结构设计，所有操作元件均布置在正面操作面板上，面板上的元件排布遵循操作频率优先级逻辑：最上方一排为运行状态指示灯组，从左到右依次对应电源接通、主轴运行、进给运行、冷却泵运行、故障报警五个状态，指示灯采用嵌入式安装，灯罩突出面板表面3mm，操作人员在距离操作位1.5米范围内即可清晰识别设备运行状态，避免误操作。指示灯下方左侧布置有电源转换开关，用于设备总电源的通断切换，开关采用旋钮式结构，带有明确的通断档位标识，操作时带有清晰的档位顿挫感，避免误触切换。面板中部偏左区域布置有六个调节旋钮，分别对应主轴转速微调、进给量调节、正反车切换等功能，旋钮采用防滑滚花结构，直径20mm，操作时的旋转阻尼设置在0.

　　2N·m，既不会因为设备运行振动导致档位偏移，也不会让操作人员调节时手感过沉。面板中部靠右位置布置有主令开关与数显单元，数显单元可实时显示主轴当前转速，嵌入面板安装，表面覆盖透明防护层，避免加工过程中的切削液、铁屑飞溅损坏显示屏幕。面板右下方区域集中布置了启停控制按钮组，绿色常开按钮为主轴启动按钮，红色常闭按钮为主轴停止按钮，最下方的红色大直径蘑菇头按钮为急停按钮，急停按钮突出面板表面40mm，发生紧急情况时操作人员可直接拍击触发，切断设备主控制回路，急停按钮带有旋转复位结构，避免误碰复位导致设备意外启动。面板最右侧布置有黑色大手柄式电源隔离开关，用于设备检修时的明显断电断点，保障检修人员的操作安全。

　　整个箱体的内部预留有足够的走线空间，元件安装板采用可拆卸式设计，布线时可将安装板拆下完成接线后再整体装入箱体，降低现场布线的施工难度，箱体的下边缘预留有格兰头安装孔，所有进出线缆均通过防水格兰头引入箱体内部，可阻挡加工过程中的切削液、金属粉尘进入箱体内部，避免内部电气元件短路积尘，适配机加工车间多粉尘、多切削液飞溅的复杂使用环境。从安装边界来看，箱体整体宽度为400mm，高度为500mm，深度为200mm，安装后突出床身表面的距离为220mm，不会和车床的溜板箱、刀架等运动部件发生运动干涉，操作面板的倾斜角度设置为15度，站立操作时视线可垂直覆盖整个面板区域，所有操作元件的布置间距均满足人机操作要求，相邻按钮的中心间距不小于30mm，避免操作时误触相邻按钮。在实际使用场景中，这款控制箱体可完全替代CA6140车床的原厂操作箱，所有元件的接线点位和原厂线路定义完全匹配，现场替换时只需对应原有线号接线即可完成安装，无需重新设计电气回路，对于老旧车床的电控系统改造、损坏操作箱的替换都有很强的适配性，面板上的元件排布充分考虑了车床操作的实际流程，从开机上电、状态检查、主轴启动、参数调节到紧急停机的操作路径流畅，操作人员经过简单熟悉即可快速上手，不会因为元件排布不合理增加操作步骤，同时封闭式的箱体结构可有效抵御车间内的油雾、粉尘、切削液侵蚀，延长内部电气元件的使用寿命，降低日常维护的频次。
