柜式盘管冷水换热装置结构设计

　　这套柜式盘管冷水换热装置的结构建模，核心围绕小空间内的低温水供给与热量交换需求展开，常见于小型实验台冷却、桌面型工艺循环控温、微型注塑模具辅助降温以及小型反应容器外接冷源等场景。装置没有采用传统管壳式换热器的粗大筒体布局，而是把连续弯折的蛇形换热盘管完全收纳在立式薄型柜壳内部，整体外轮廓接近窄长立柜形态，占地宽度被压缩到较小范围，适合贴靠设备侧壁、工作台边角或者机架立柱旁布置。

　　从结构层次看，外层柜体承担围护、安装支撑和气流隔离作用，壳体顶部预留有介质进出接口，其中一处圆形开口对应换热管路的外接端，方便与外部循环水泵、软管或者工艺冷却管路对接。柜体上部设置的弧形凸起结构，并非单纯装饰造型，而是为盘管顶部弯头、管接头或者排气组件预留的容纳空间，避免管路最高点与壳体内壁发生干涉。柜体侧壁在建模中保留了完整的包覆边界，前后方向厚度较薄，安装时只需在底部预留平稳支撑面，侧面留出少量管路拆装空间即可，不需要像卧式储罐那样预留很长的抽管检修距离。

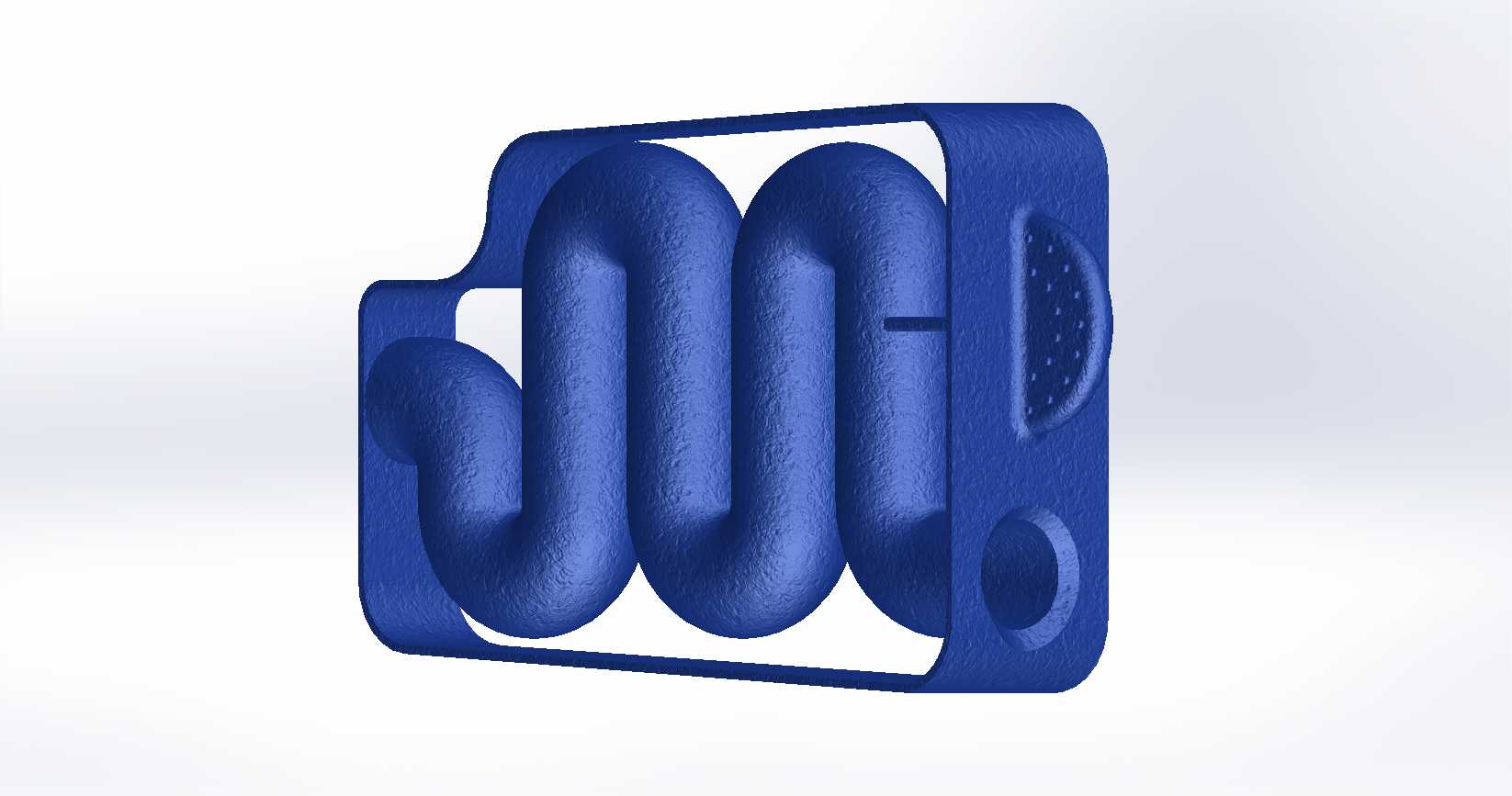

　　装置内部最关键的部分是多段连续弯曲的蛇形盘管。盘管沿柜体高度方向反复折返，形成多层并列的流道，这种布置能够在有限柜内容积里显著延长介质流动路径。流体从一端进入后，沿弯管逐段下行或上行，流动过程中不断改变方向，管内流体的扰动程度相比直管段更强，有利于削弱边界层滞留，提升管壁与周围介质之间的换热效率。盘管的弯曲半径在模型中保持均匀过渡，既避免过小折弯造成管路截面压扁、流阻骤增，也防止弯曲半径过大而浪费柜内空间。相邻盘管之间保留有稳定间距，既可以作为冷量传递的间隙，也为可能存在的外浴介质、保温填充层或者导流结构留出安装位置。

　　在实际用途上，这类结构可以根据系统配置承担两种工作思路：一种是让待冷却流体在盘管内循环，柜体内部容纳低温介质或者冷却腔，通过管壁持续带走热量；另一种是将盘管作为蒸发或冷却核心，外部空气、喷淋介质或储液空间与管壁接触，实现小型冷水机组的换热功能。无论采用哪种方式，蛇形管路的长流程特征都有利于提高单次通过时的温降幅度，适合流量不大但对温度稳定性有要求的冷却回路。

　　建模时需要重点控制盘管中心轨迹与壳体内壁的安全间隙。顶部弯头距离壳体上盖较近，若接口位置、法兰尺寸或者软管接头外径发生变化，首先要复核弧形罩区域的高度边界；底部弯头则接近柜体底板，安装支脚、排水件或者固定压板时不能压向管路最低位。柜体侧面若后续增加风扇、通风孔或温控元件，也应避开盘管投影密集区，防止紧固件穿入壳体内后与弯管干涉。

　　从安装边界看，立式柜体的重心随盘管充液后会有所增加，底部支撑面需要保证水平，尤其在管路接入软管后，软管拉力可能作用于顶部接口，设计时应在接口附近增加管夹或固定支架，而不是让盘管焊缝单独承受外接载荷。柜体背部若靠墙面布置，应预留接口操作空间；若嵌入设备机架，则要保证顶部管路能够垂直或侧向装拆。盘管多层折返的结构虽然紧凑，但也带来排气和排液问题，高点应考虑排气条件，低点应考虑停机后的液体泄放，避免残液在低温环境下冻结或者在长期停用时沉积。

　　整体结构把换热管路、外壳围护和接口位置集中在一个窄柜形态内，设计思路偏向紧凑型冷源单元。对于结构设计人员而言，模型的价值不只在于外观形体，更在于盘管轨迹、壳体包容空间、顶部接口与底部安装边界之间的协调；对于设备选型人员，则可据此判断该类冷水换热装置在小流量、长流程、窄安装空间工况下的布置可行性，并进一步校核管路压降、换热面积和外部连接方式。
