横流侧出风方形工业冷却塔结构

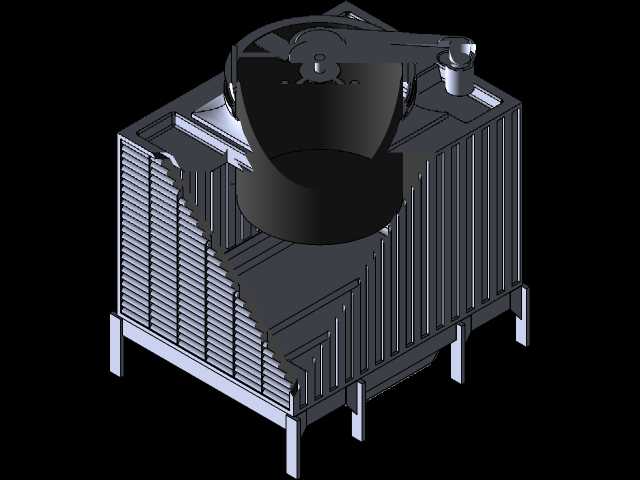

　　该模型呈现的是一台方形横流式工业冷却塔的完整结构，设备主要用于循环冷却水系统中，将携带工艺余热的热水与空气进行热湿交换，使水温降低后重新供给冷凝器、注塑机、空压机、中频炉、液压站或中央空调冷水机组使用。现场布置时，这类设备通常放置在屋面、室外设备平台或独立冷却站旁，需要兼顾进风面遮挡、检修通道、排风短路、补水排水以及管道走向等因素。模型中塔体采用箱式框架外形，侧面布置大面积进风格栅，顶部设置风机和出风筒，底部由支腿抬升，形成集水、配管和维护所需的下部空间。

　　从实际换热流程看，热水由管道送入塔内后，经布水系统均匀分布到填料区域，水在填料表面形成薄水膜或细小水滴，空气由侧向进风格栅进入并横穿填料，与水流进行接触换热。吸热后的湿热空气经顶部风机抽出，冷却后的水则向下汇集至集水区域，再通过循环泵回到生产设备。模型对入口DN125、出口DN200的接口关系进行了表达，这种进出口口径差异在工程中常与系统流量、管路阻力、泵吸入口稳定性以及塔体出水静压有关。选型和布置时，不能只看塔体外形尺寸，还要核对接口方位、法兰标高、支腿落点、补水阀位置、溢流管和排污管方向，避免到场后与土建基础或管线碰撞。

　　结构设计上，塔体外壳由多块立板、加强筋和边框组成，既形成围蔽，又承担风筒、风机、填料和检修载荷。侧面格栅并非简单装饰，其疏密和开孔面积直接影响进风阻力与气流均匀性；若进风面靠近墙体或被风管遮挡，塔内会出现偏流，填料局部风量不足，冷却能力随之下降。顶部风机组件包含风筒、叶轮、电机或传动连接部位，模型中可以看到风机位于塔体上部中央偏置区域，出风方向向上，设计时需要保证上方无遮挡，并与建筑排风、新风取风口保持足够距离，防止湿热空气回流。底部支腿采用离散支撑形式，适合将塔体荷载传递到钢结构平台或混凝土基础上，安装时应复核各支腿的水平度和承载点，避免塔体扭曲造成集水部位渗漏或布水失衡。

　　建模思路方面，该结构以装配关系为主线，先建立塔体长宽高和支腿高度所确定的安装边界，再按功能分区叠加进风面、填料腔、集水区、顶部风筒、风机组件和外部管路接口。箱体侧板采用阵列筋板和格栅条表达，既能控制模型特征数量，也能保留设备外观识别度。顶部圆筒风筒与方形箱体之间通过过渡连接结构衔接，叶轮、轮毂和电机外形单独装配，便于后续在工程图中区分风系统、水系统和钢结构支撑。对于需要做厂区布置的人员，该模型可用于校核冷却水管廊高度、泵组间距、塔前维修空间以及吊装路径；对于结构设计人员，则可进一步细化塔体骨架、面板厚度、填料支撑、检修门、爬梯和平台护栏。

　　使用这类冷却塔时，还需考虑冬季防冻、飘水、噪声和水质处理。横流塔侧向进风使得维护人员较容易接触填料和布水区域，但在多风沙环境中，进风面污染会增加阻力，需要预留清洗空间。风机顶部排风速度较高，若布置在狭窄天井内，湿热空气可能被侧向进风面再次吸入，导致夏季高温时段冷却效果衰减。水路设计中，出口管径大于入口管径的布置有利于降低泵吸入口流速，减少气蚀和阻力损失，但实际工程仍需结合流量、扬程、管路长度和冷却塔阻力曲线复核。整体来看，该三维结构较完整地表达了方形横流冷却塔的外形、接口、支撑、风机和进风布局，可用于设备选型沟通、厂区管线综合、教学演示以及后续详细设计参考。
