机床用高性能矿物铸件床身结构设计

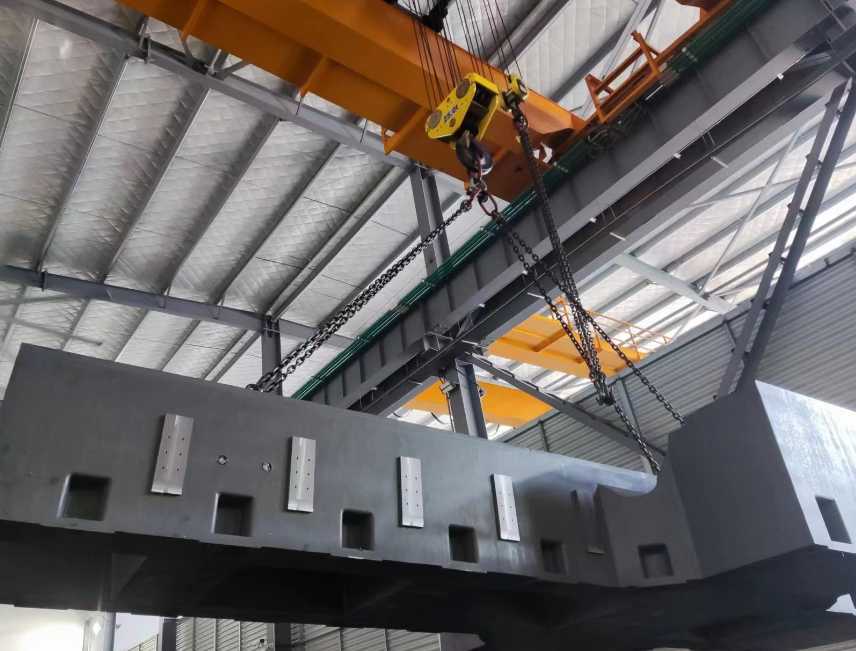

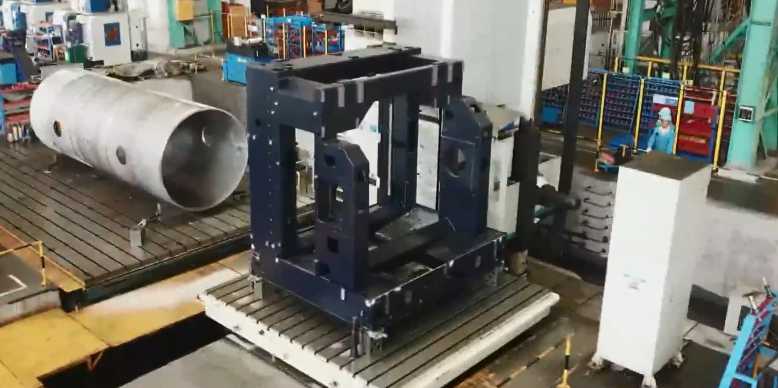

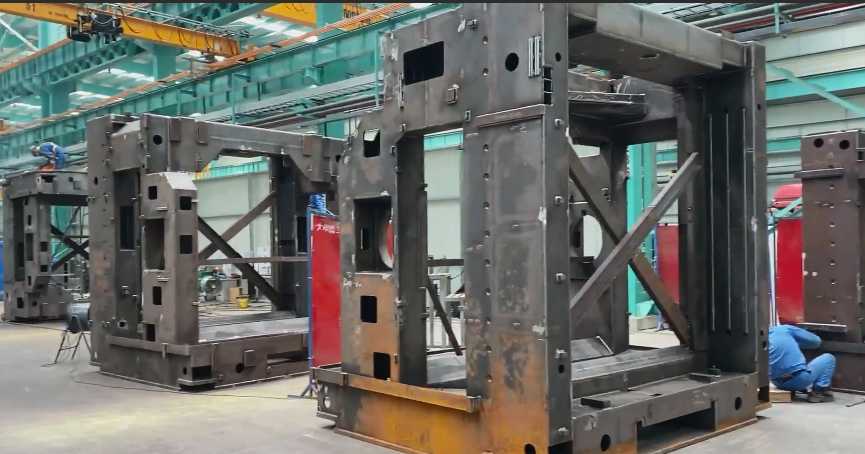

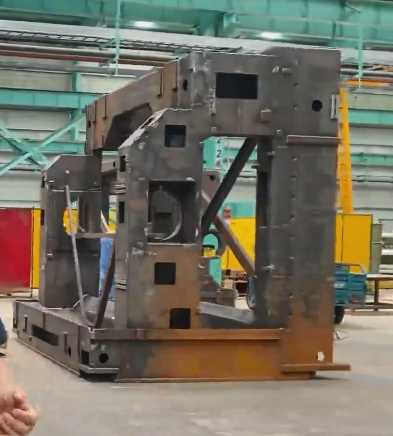

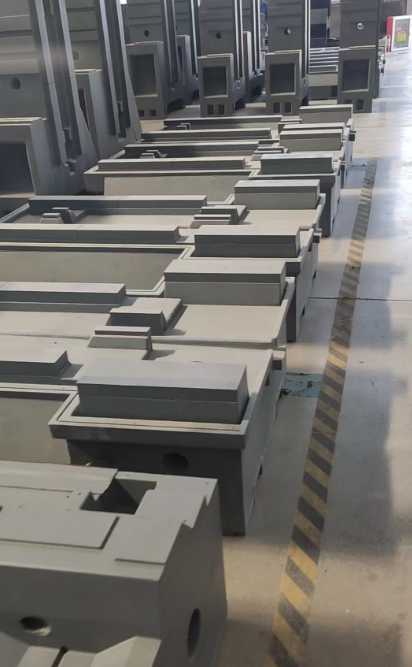

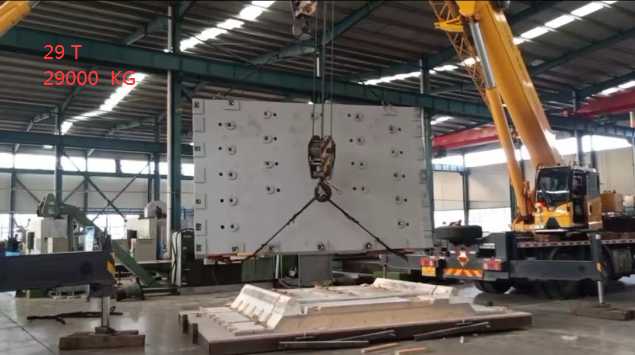

　　在数控铣削设备的核心承载结构设计中，床身、立柱这类基础部件的性能直接决定整机的加工精度保持性与动态切削稳定性，这类矿物铸件构件正是针对传统铸铁床身高能耗、内应力残留大、减振性能不足的痛点开发的替代结构。从实际加工场景来看，这类构件适配从粗加工大余量铣削到精加工微米级进给的全工序加工需求，不管是小型立式加工中心的100KG级小尺寸床身，还是大型五轴加工设备的46吨级重型承载床身，都可以通过矿物铸造工艺实现一体成型，无需额外的焊接拼接工序，避免了焊接结构带来的热变形与应力集中问题。

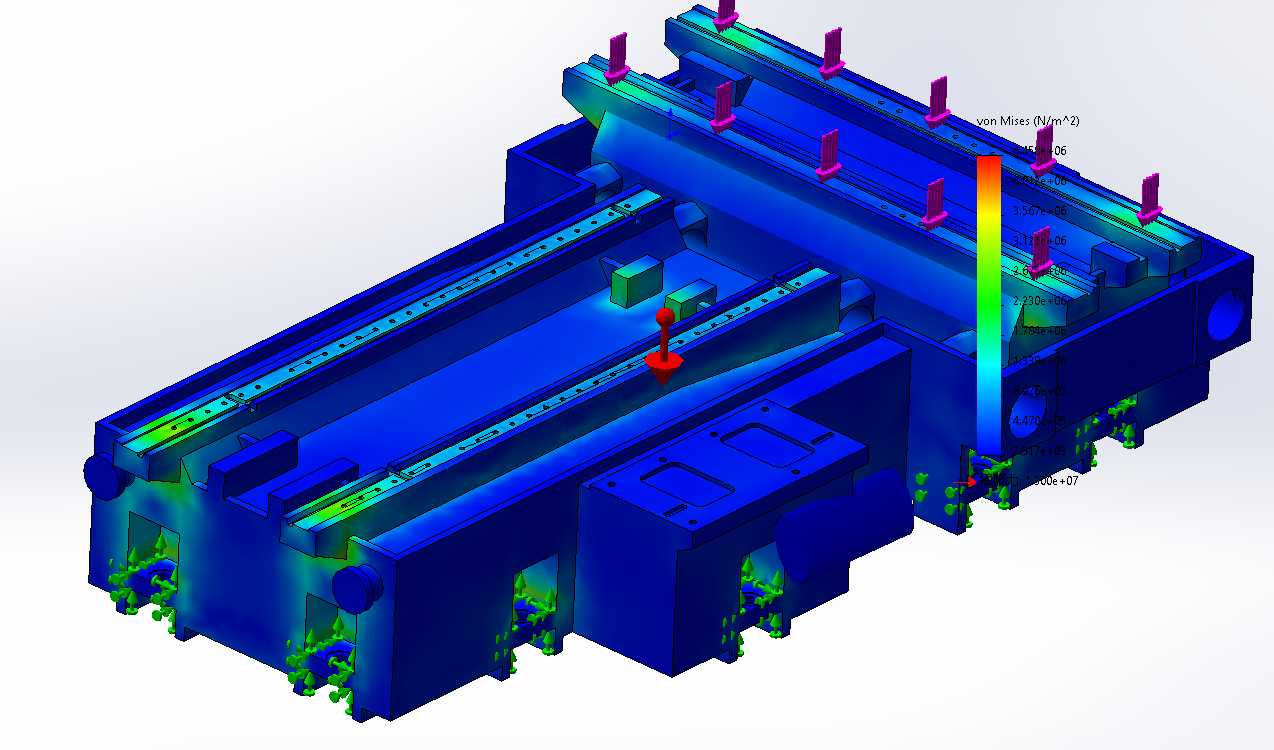

　　从材料特性与结构匹配的设计思路来看，这类矿物铸件依托材料本身的阻尼特性，相比传统灰铸铁构件具备更优异的减振性、热稳定性与耐腐蚀性，材料在室温环境下完成固化流程，成型后的构件内应力水平极低，从根源上减少了构件长期使用后的蠕变变形问题。结构设计阶段结合有限元分析方法，采用金字塔式的载荷传递路径设计，对床身的导轨安装面、立柱结合面、丝杠支撑座位置做了针对性的刚度强化，最终实现静态刚度相比同尺寸铸铁床身提升57%的性能指标，搭配三轴高刚性滚柱导轨的安装接口设计，能够在高进给速度的重切削场景与低速微进给的精加工场景之间实现性能平衡，不会出现传统铸铁床身在大切深切削时的振纹问题，也能避免精加工过程中外部车间振动传导到切削端导致的表面粗糙度超差问题。

　　针对小批量定制化机床的生产场景，这类矿物铸件可以采用低成本木模完成成型，针对金属板外部空腔的填充结构可以快速实现设计原型或者专用经济部件的快速交付，无需像铸铁铸件那样投入高额的金属模具成本，大幅缩短了非标机床的研发交付周期。材料本身在固化成型过程中具备优异的流动性与自密实性能，不需要额外的振动或者压力辅助铸造成型，整个固化流程中材料的收缩率仅为0.5‰，成型后的铸件本体孔隙率极低，压实性能均匀，不需要额外做浸补处理就可以满足导轨安装面的致密性要求。构件本身的阻尼特性可以大幅吸收切削过程中产生的振动，同时隔绝车间内其他设备运行产生的外部振动传递，有效降低振动对刀具寿命与加工精度的负面影响。

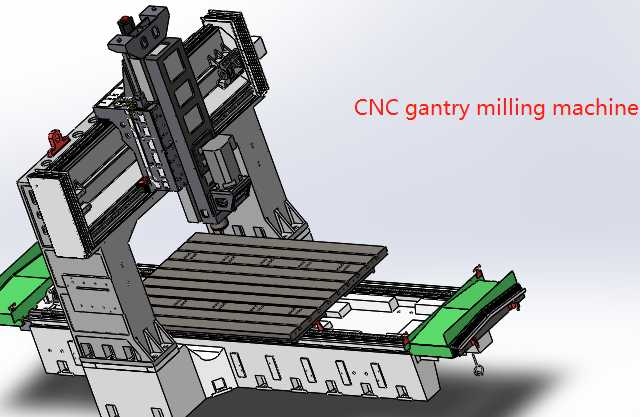

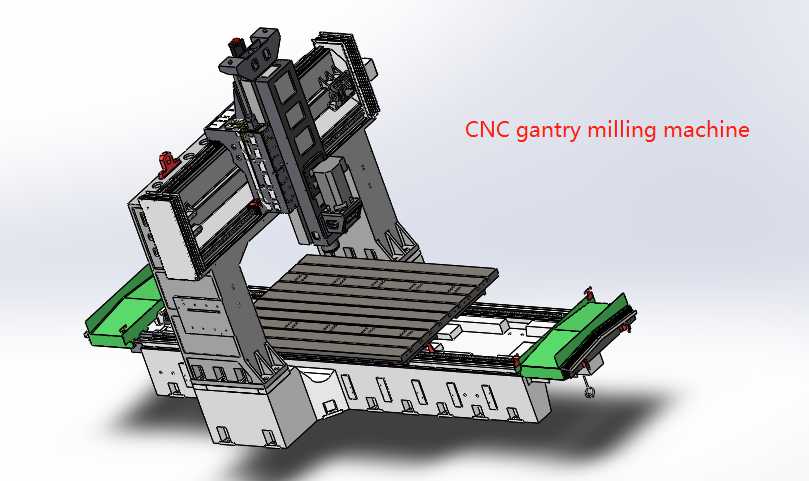

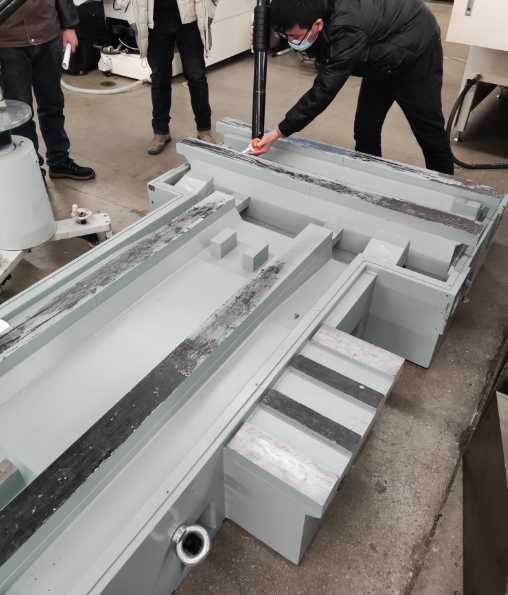

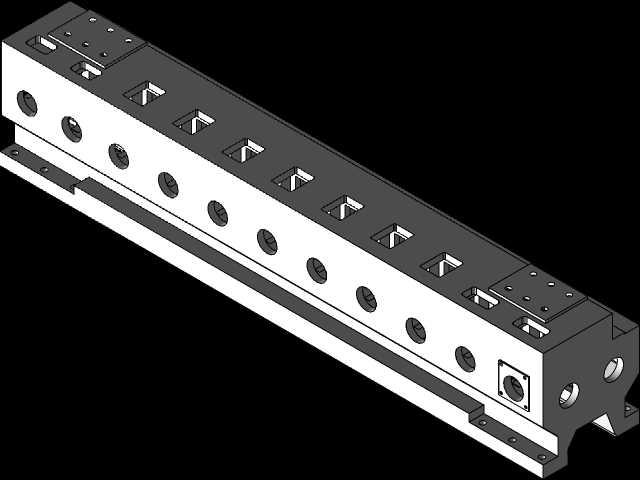

　　从安装边界与尺寸适配来看，这类矿物铸件的T型床身结构采用挂箱式的配重布局设计，导轨安装面预留了标准的线性导轨安装螺孔与定位销孔位置，结合面的平面度在铸造完成后经过少量精加工就可以达到安装精度要求，不需要像焊接床身那样做长时间的时效处理。针对直线电机驱动的高速机床场景，这类矿物铸件的低振动特性可以更好匹配直线电机的高动态响应需求，避免高加速度运动下的构件共振问题。构件的安装地脚位置按照机床整体的载荷分布做了对应加强，能够承受重型工件装夹与大切深切削带来的偏载载荷，不会出现局部变形导致的导轨精度丧失问题。
