机床加工用可调式行程限位挡停装置

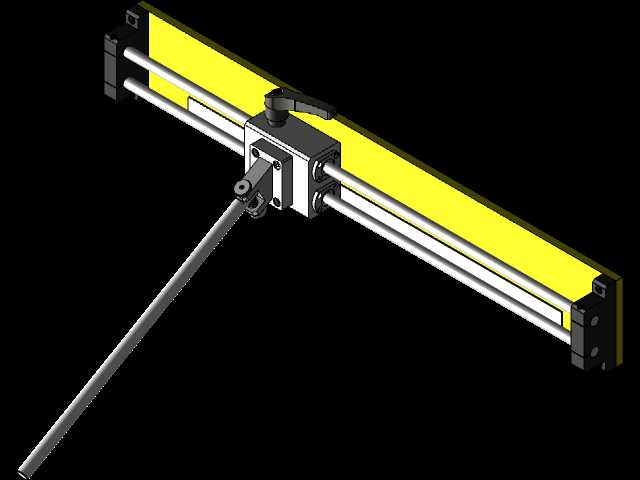

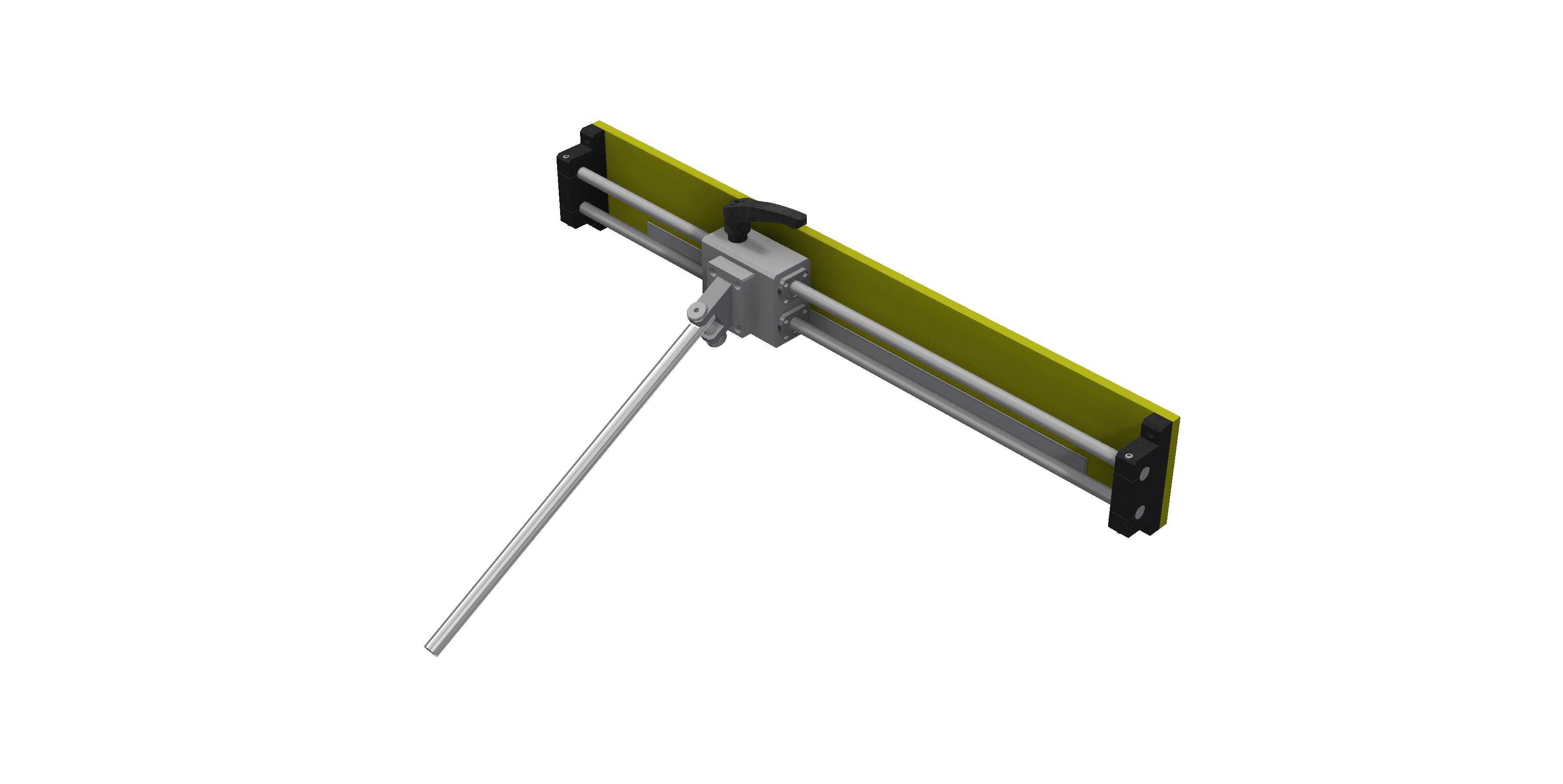

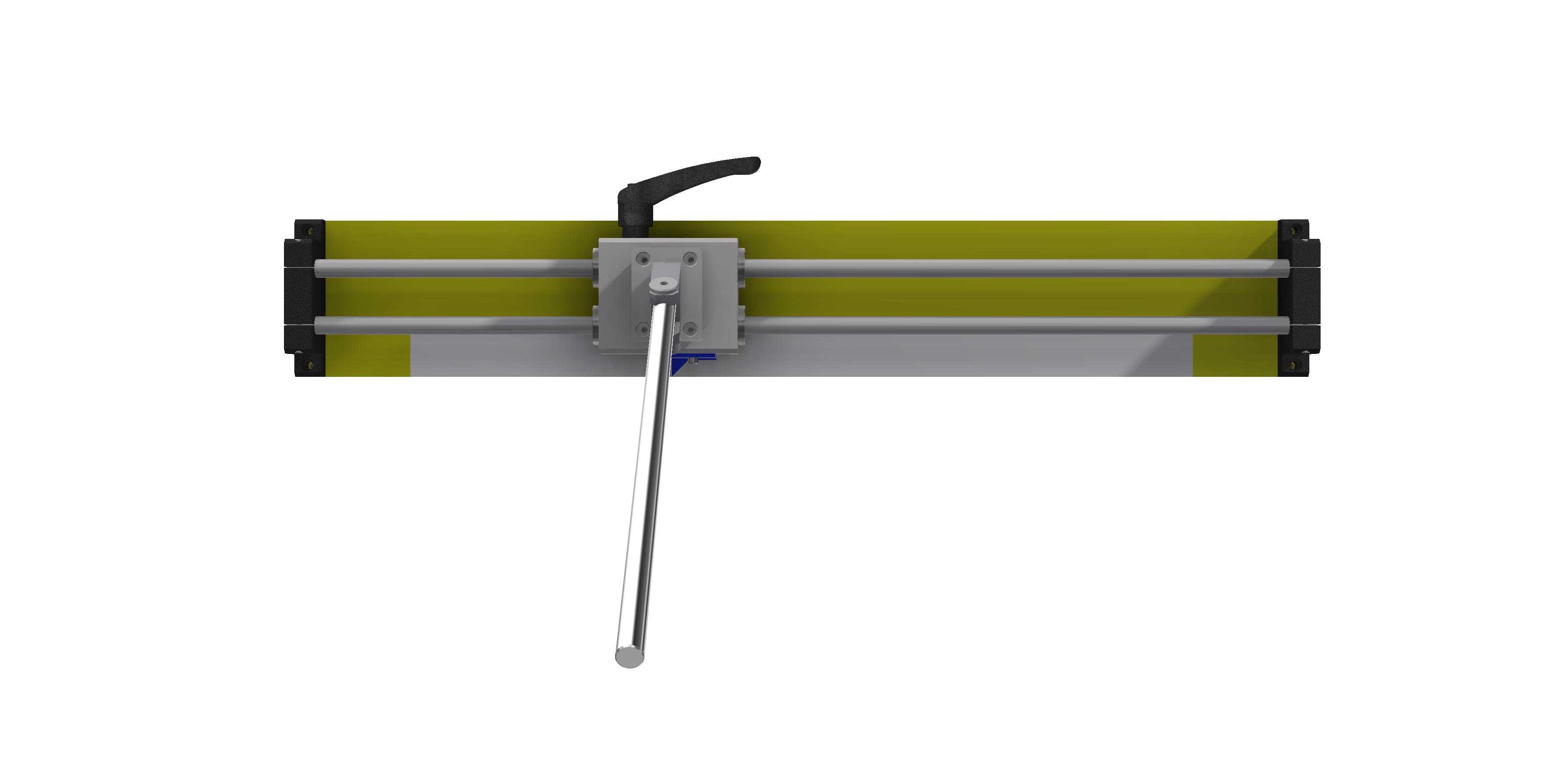

　　在普通车床、铣床等通用机床的批量加工场景中，工件轴向定位的一致性直接决定整批零件的加工精度，传统固定挡块需要根据不同工件长度反复拆装调整，不仅耗时，反复拧紧紧固件的过程还容易造成导轨面压痕损伤，这款可调式挡停装置就是针对这类工位痛点设计的辅助定位部件。整套装置依托机床床身原有导轨面安装，不需要对现有设备做任何打孔、焊接改造，主体承载梁采用两根平行光轴作为滑动导向载体，光轴两端通过端座固定在床身导轨的适配安装位，端座底部做了与机床导轨轮廓匹配的定位止口，安装时只需要将端座卡入导轨侧边，通过侧面的紧定螺钉即可完成整体固定，不会破坏机床原有精度基准。滑动挡块组件通过直线轴承与两根光轴配合，滑动阻尼控制在8-12N区间，手动推移时无卡滞、

　　无旷量，挡块侧面设置了快锁手柄，手柄采用偏心凸轮锁紧结构，扳动到锁紧位置时，凸轮面会压紧光轴表面，锁紧力可达到300N以上，能够承受工件进给时的轴向冲击力，不会出现挡停移位的问题，解锁时只需要扳起手柄即可快速推移调整位置，调整行程覆盖光轴的有效长度区间，能够适配不同长度规格的工件定位需求。挡停工作面做了淬硬处理，硬度达到HRC45-50，长期受工件碰撞不会出现凹陷变形，工作面与光轴轴线的垂直度控制在0.02mm以内，保证工件定位端面的贴合精度，避免因挡停面倾斜导致的工件装夹歪斜。装置上延伸出的操作杆长度经过人体工程学优化，操作人员站在机床操作位不需要俯身即可扳动锁紧手柄、调整挡块位置，操作杆表面做了滚花防滑处理，

　　手部沾有切削液时也不会打滑。从安装边界来看，整套装置的宽度控制在220mm以内，安装后不会超出机床床身的原有宽度轮廓，不会干涉刀架的正常走刀路径，也不会影响卡盘、尾座的常规操作，底部与机床导轨面的贴合间隙控制在0.01mm以内，安装后不会出现攒动问题。在实际加工场景中，这类可调挡停装置多用于轴类零件的台阶车削、批量零件的端面定位，调整一次位置即可完成整批同规格零件的定位，不需要每装夹一个工件就反复测量轴向尺寸，能够将单件装夹辅助时间缩短60%以上，同时避免人工测量带来的尺寸误差，批量加工的尺寸一致性可以控制在0.03mm以内。设计过程中特意规避了复杂的传动结构，所有零部件都采用通用标准件加工，光轴、直线轴承、

　　偏心锁紧手柄都可以直接采购标准件替换，后期维护成本极低，挡块主体采用铝合金材质做硬质阳极氧化处理，重量轻且耐磨，不会因为长期滑动出现光轴拉毛的问题。端座与光轴的配合采用过渡配合加顶丝固定的结构，长期使用后如果光轴出现磨损，只需要松开顶丝即可更换同规格光轴，不需要更换整套装置。在功能拓展性上，挡停工作面预留了标准螺纹孔，可以根据加工需求加装不同厚度的调整垫片，或者接触式传感器，实现到位信号的反馈，适配半自动化改造的机床工位。整套装置的受力路径经过优化，工件碰撞挡停面时的冲击力会直接通过滑动挡块传递到光轴，再通过两端端座传递到机床床身，锁紧手柄只承受锁紧预紧力，不会直接受轴向冲击，避免长期使用后锁紧机构出现变形失效的问题。滑动配合面预留了润滑脂槽，日常维护时只需要定期在光轴表面涂抹少量润滑脂，即可保证滑动顺畅，不会出现卡顿问题。
