水下航行器用涵道式喷水推进装置

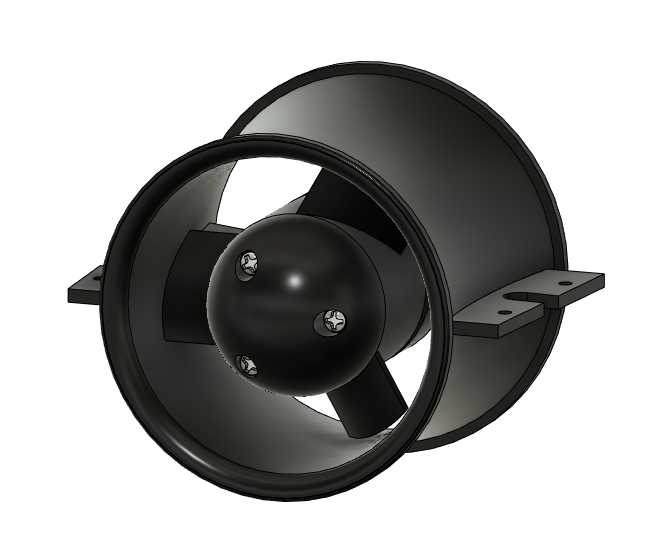

　　这款涵道式水推进装置，主要面向小型水下航行器、ROV探测设备、无人水面小艇的动力配套场景，在近岸浅水环境探测、水下管线巡检、小型水面作业艇的动力配置中都能适配，相比传统外露螺旋桨，涵道结构能避免桨叶缠绕水中杂物、触碰水下障碍物造成结构损坏，同时在浅滩、水草密集区域作业时，不会因为桨叶剐蹭河床、水草导致动力失效，适配的作业场景覆盖了民用小型水下作业设备的绝大多数动力需求。从功能特性来看，该推进装置采用一体化涵道包裹桨叶的结构，前端整流帽采用流线型圆弧设计，能够打散来流的紊流，让水流均匀进入桨叶做功区域，降低进水端的流阻损失，；桨叶采用等距扭曲翼型设计，和涵道内壁的间隙控制在极小范围，减少叶尖漏流带来的效率损失，

　　水流经过桨叶加速后从涵道后端直向喷出，依靠反作用力提供行进推力，两侧伸出的安装支耳带预制安装孔，可直接通过螺栓固定在航行器的尾部舱段，不需要额外设计复杂的转接支架，降低配套安装的结构设计工作量。设计过程中优先考虑了水下工况的密封适配性，前端整流帽通过三颗沉头螺钉固定在电机舱前端，整流帽和电机舱的配合面预留了密封槽位，可嵌入O型密封圈实现静密封，避免水体渗入电机舱造成内部动力部件损坏；涵道的筒身采用等径直段设计，内壁做光滑曲面处理，减少水流沿筒壁流动的沿程阻力，桨叶的叶梢做了倒圆处理，既避免装配时叶梢刮蹭涵道内壁，也能降低桨叶高速旋转时的空泡效应，减少水下运行的振动和噪音，对于需要隐蔽作业的小型探测类航行器来说，

　　低振动低噪的特性能够提升探测设备的工作稳定性，避免振动干扰声呐、摄像头这类传感部件的采集精度。安装边界方面，涵道外径适配小型航行器的尾部舱段直径，两侧安装支耳的孔位间距按照通用小型水下动力的安装规范设计，安装时只需要保证推进装置的轴线和航行器的航行轴线重合，就能避免推力偏心带来的航行偏航问题；涵道的轴向长度经过优化，不会过多占用航行器的尾部舱体空间，给尾部的舵机、传感设备预留足够的布置空间，整体重量控制在轻量化区间，不会给小型航行器带来过多的负载负担，对于载重有限的小型ROV来说，轻量化的推进装置能够提升有效载荷的搭载空间。实际选型适配时，该推进装置可搭配不同功率的防水直流电机，根据航行器的设计航速、载重需求调整动力输出，

　　涵道的结构强度能够承受桨叶高速旋转带来的水流冲击，外部支耳的结构厚度经过校核，在航行器急停、转向的受力工况下不会出现结构变形，长期在水下工作时，光滑的外表面也能减少水生生物附着，降低日常维护的清理工作量。相比开放式的水下螺旋桨，这种涵道式推进结构的推力方向更集中，同等功率下的推进效率更高，在低速航行的小型水下设备上，动力转化优势更为明显，同时涵道本身也能作为桨叶的防护结构，在设备布放、回收的过程中，即使碰撞到船舷、码头构件，也不会直接损伤桨叶，提升设备使用的耐用性。
