冷冻泵配套弹簧减震支撑装置结构设计

　　在商用中央空调冷冻水系统、工业低温制冷循环系统中，冷冻泵作为核心流体输送部件，运行时电机转子转动、叶轮切割流体都会产生持续的振动，若振动直接传递至建筑结构或安装基础，不仅会引发结构共振噪音，长期运行还会导致泵体连接法兰松动、管路焊缝疲劳开裂，甚至影响末端制冷设备的运行稳定性，弹簧吸收器也就是配套的弹簧减震支撑装置，正是为解决这一工程痛点设计的配套部件。

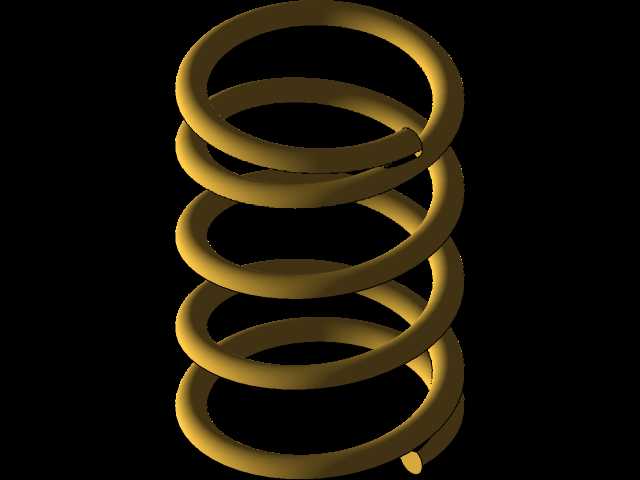

　　这套减震支撑装置采用四点分布式布局，对应冷冻泵底座的四个安装支脚位置，每个支撑单元由上下金属安装板、中间圆柱螺旋压缩弹簧、侧向限位阻尼结构组成。设计阶段首先核算了冷冻泵整机的运行重量，包含泵头、电机、底座以及泵腔内留存流体的总重量，再结合泵组运行时的振动频率范围，匹配弹簧的刚度系数，确保静态压缩量处于合理区间，既不会因刚度过大导致隔振效率不足，也不会因刚度过小出现泵组运行时的横向晃动失稳。

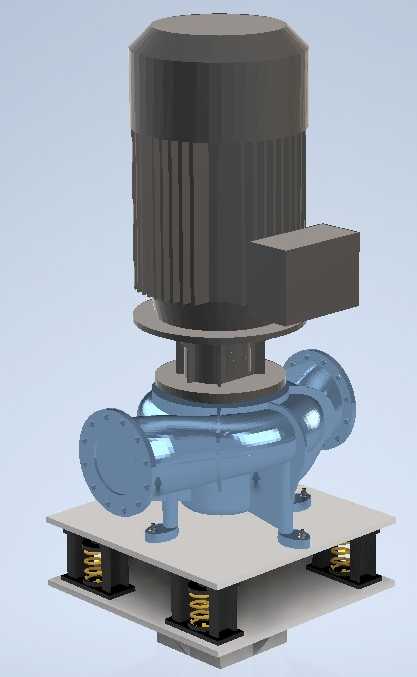

　　从结构设计细节来看，泵体与上部安装托板之间采用螺栓刚性连接，托板下方的四个减震单元对称布置，每个减震单元的下底板预留了地脚安装孔，可直接通过膨胀螺栓固定在混凝土基础或型钢安装机架上。弹簧外侧设置了黑色的限位防护套，一方面避免弹簧长期暴露在积尘环境中出现锈蚀卡滞，另一方面可以限制弹簧的横向变形量，在泵组启动、停机的瞬态冲击力作用下，不会出现弹簧侧向滑移导致泵体偏移的问题。泵体本身为立式管道泵结构，进出口采用法兰连接形式，进出口轴线处于同一水平高度，这种结构本身就对安装的水平度有一定要求，减震装置的高度一致性设计就显得尤为重要，四个支撑点的高度公差控制在0.5mm以内，避免泵体安装后出现倾斜，导致机械密封偏磨、轴承单侧受力的问题。

　　实际安装场景中，这类带弹簧减震支撑的冷冻泵，多用于高层商业建筑的地下室制冷机房、工业生产车间的低温工艺循环水系统，相比直接刚性安装的泵组，振动传递率可降低80%以上，能够有效隔绝固体传声，避免泵组振动沿着建筑结构传递到上层办公或生产区域。设计建模过程中，需要重点核对几个安装边界尺寸：首先是泵组进出口法兰的中心高度，要匹配现场管路的安装标高，避免出现管路强行对接产生额外应力；其次是四个减震支脚的安装孔位间距，要和现场预留的基础地脚螺栓位置完全对应，减少现场二次打孔的工作量；另外还要预留减震器的压缩变形余量，也就是安装后泵体的下沉量，避免运行时泵体下方的管路、接线线缆出现拉扯。

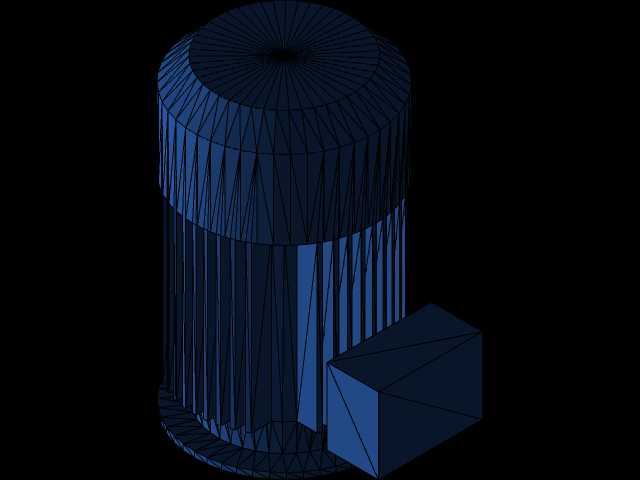

　　从功能特性上看，这套弹簧吸收器除了承担垂直方向的隔振作用，其内置的阻尼结构还可以消耗振动能量，快速衰减泵组启停时的冲击振动，不会出现普通弹簧减震器常见的余振来回晃动问题。泵体上部的驱动电机采用立式法兰安装结构，电机外壳带散热筋结构，和泵头之间通过联轴器直连，传动效率损失小，整体结构紧凑，占地面积小，适合机房空间紧凑的安装场景。建模时对各个部件的配合间隙都做了还原，比如弹簧的并紧高度、限位套和上下安装板的间隙、法兰连接的螺栓孔分布，都完全按照实际工程尺寸绘制，能够直接用于安装布局模拟、管路应力分析的前置参考，也可以作为同类型泵组减震改造的结构参考模板，帮助设计人员快速完成机房设备布局的校核，避免后期安装时出现干涉、标高不匹配等工程问题。
