三叶片水平轴风力发电机组整机结构

　　这套三叶片水平轴风力机结构面向小型分布式风能利用场景，可用于牧场、海岛、山地观测站、厂区自备电源以及教学试验平台等场合。整机以风轮捕获来流动能，通过轮毂将叶片载荷传递至机舱内部传动与发电单元，再由塔筒把推力、弯矩和振动载荷传导至底部基础。与大型公用事业风电机组相比，该结构更强调安装边界清晰、维护入口直观、外形比例协调，适合在三维环境中校核风轮扫掠范围、机舱偏航空间、底座螺栓布置以及周边障碍物距离。

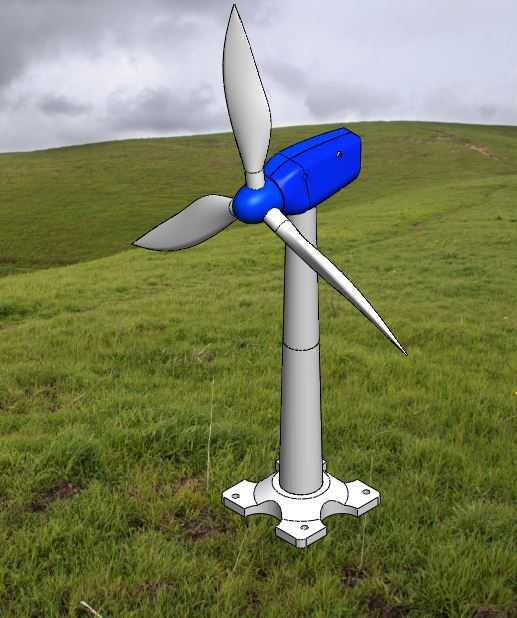

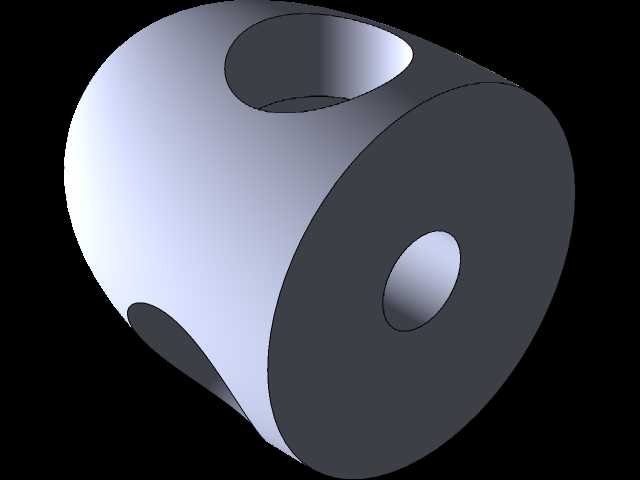

　　风轮部分采用三片细长叶片，沿轮毂周向近似120度均布。叶片外形从根部圆厚截面向尖部逐渐收窄，扭转关系沿展向变化，目的是让不同半径处的入流角与当地线速度相匹配，降低根部失速风险并提高尖部能量捕获效率。叶片在建模时保留了光滑过渡的曲面特征，前缘圆润、后缘较薄，能够体现气动外形与结构根部的连接差异。轮毂位于风轮中心，外形紧凑，承担叶片定位、锁紧和载荷汇合作用；三叶片布局在运行中具有较好的动平衡特性，风轮经过塔架前方时的推力波动相对平缓，有利于降低塔筒顶部的周期性振动。

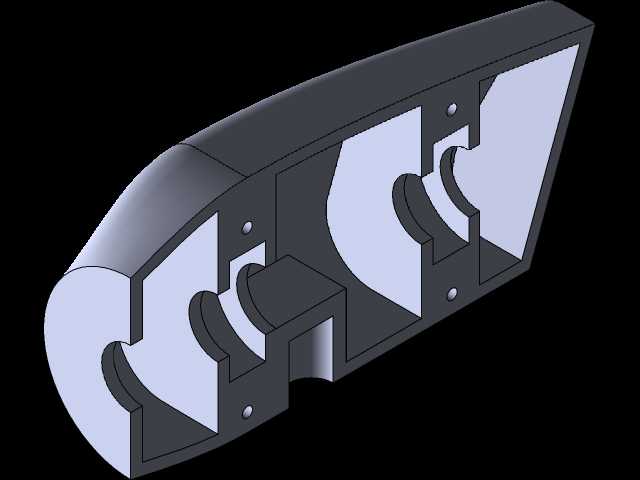

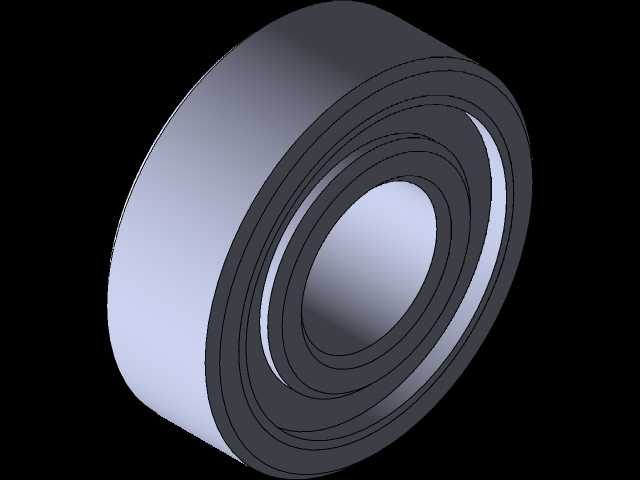

　　机舱位于塔筒顶端，采用流线型罩壳，内部可容纳主轴、增速或直驱发电单元、制动机构、偏航支承及电气附件。罩壳前段与轮毂衔接，后段逐渐收束，既减少迎风阻力，也为检修拆装留出包覆空间。机舱与塔筒之间的连接区域是整机载荷传递的关键位置，需要承受风轮推力、气动弯矩、偏航扭矩以及自重形成的复合载荷。结构表达中，机舱底部与塔筒顶法兰的对应关系明确，便于后续在详细设计中布置回转支承、偏航齿圈、制动卡钳和维护平台。

　　塔筒采用直立圆柱式主体，外形简洁，承担抬高风轮的作用。风轮高度直接影响来流风质，离地面过低会受到草地、建筑物或地形起伏造成的湍流影响，适当提高轮毂高度可获得更稳定的风速，但同时会增大塔筒弯矩和基础受力。该模型的塔筒比例兼顾小型机组的运输与吊装便利性，柱身分段线清晰，可在工程细化时拆分为多段筒节，通过法兰现场连接。塔筒顶部直径与机舱底座相匹配，下部直径适度增大，以适应弯矩沿高度向下累积的受力特点。

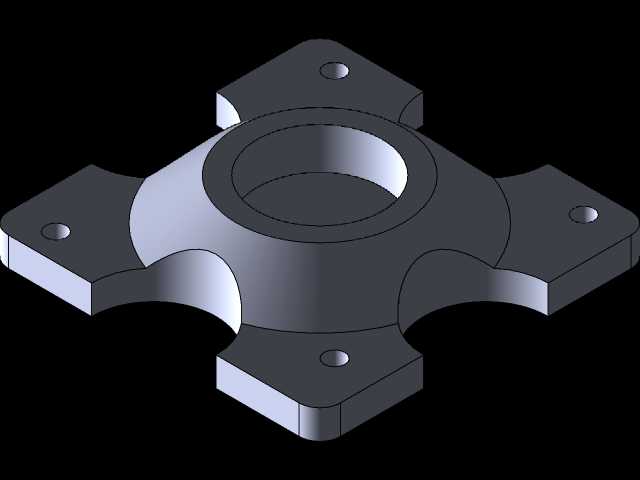

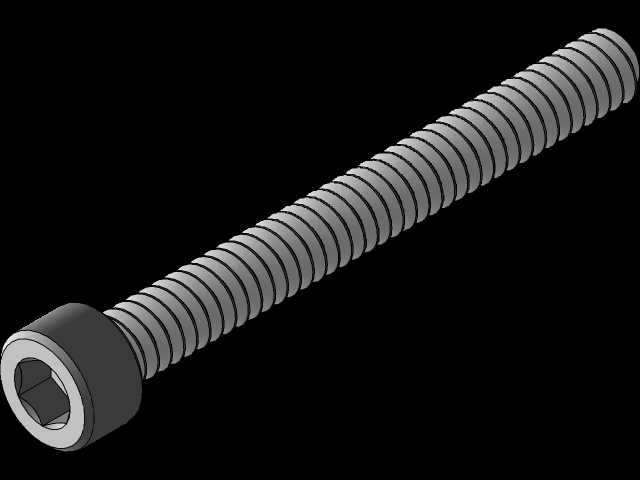

　　底部支承采用方形法兰底盘，中心与塔筒下端连续过渡，底盘四角向外伸出并设置螺栓孔。该形式适合锚固在混凝土基础、钢结构平台或试验台架上。安装时需要核对底盘外轮廓与地脚螺栓孔位，保证基础预埋件中心与塔筒轴线重合；法兰面水平度会直接影响塔筒垂直度，若初始倾斜过大，风轮旋转时会产生附加偏心载荷。底盘四角的开孔区域保留了足够扳手空间，便于拧紧和后期复检。对于野外固定式机组，基础尺寸需结合当地极限风速、土壤承载力和疲劳载荷确定；对于教学或展示用途，该底盘也可转接至型钢底座，方便整体搬运。

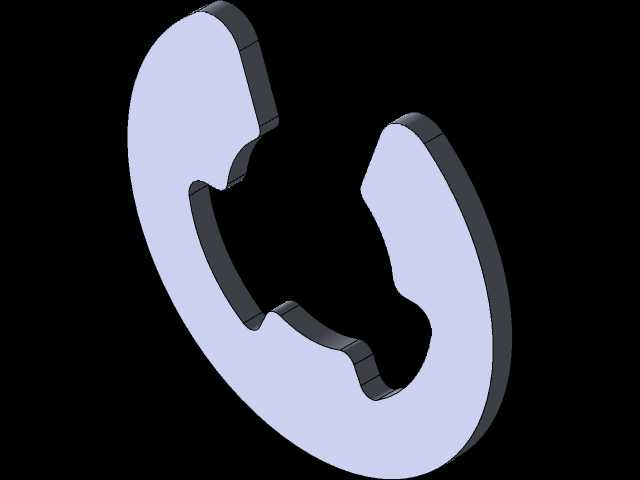

　　从设计思路看，模型把气动外形、传力路径和安装接口放在同一装配中表达。风轮叶片负责捕获风能，轮毂完成集中传力，机舱保护并容纳能量转换部件，塔筒提供高度和抗弯支撑，底部法兰实现与基础的可靠锚固。各部件之间的边界关系清楚：叶片与轮毂需考虑螺栓或预埋连接，轮毂与主轴需对中，机舱与塔筒顶部需保留偏航运动关系，塔筒与底盘需形成连续承载截面。这样的结构拆分有利于后续开展干涉检查、装配工艺规划、维护通道设计和关键件强度复核。

　　在实际选型与布置中，风轮扫掠面应避开主导风向遮挡物，塔架后方与侧方需预留叶片旋转和机舱偏航空间，底部法兰周围应留出人员操作和紧固作业区域。若用于并网或离网供电，还需在机舱或塔基配置相应电气设备，但三维结构阶段首先要确认的是风轮直径、轮毂高度、底盘孔距、机舱轮廓和吊装路径。该模型整体造型完整，曲面叶片、圆柱塔筒、方形底座和流线型机舱之间比例明确，可作为小型水平轴风力机结构认知、方案展示、装配建模和工程细化的基础对象。
