燃气轮机逆向工程旋流喷嘴结构设计

　　在燃气轮机的燃烧室核心区段，旋流喷嘴是决定燃烧效率、排放指标与火焰稳定性的核心功能部件，这款逆向还原的旋流喷嘴结构，完全参照现役燃气轮机实际装机部件的测绘数据完成三维构建，可直接用于燃烧室流场仿真、部件替换测绘、教学演示等多个工程场景。

　　从实际装机的应用逻辑来看，这类旋流喷嘴安装在燃烧室端盖的安装位上，前端的旋流叶片通道直接对接燃料与压缩空气的混合腔，后端的喷口朝向燃烧室火焰筒区域，其核心作用是让进入燃烧室的高压空气通过旋流通道形成可控的回流涡结构，一方面让燃料与空气在短距离内实现充分掺混，避免局部富氧或富燃导致的燃烧不完全、氮氧化物排放超标问题，另一方面通过旋流形成的中心低速回流区稳定火焰根部，避免高流速工况下出现火焰吹脱、燃烧振荡等故障，直接影响整台燃气轮机的运行稳定性与热效率表现。

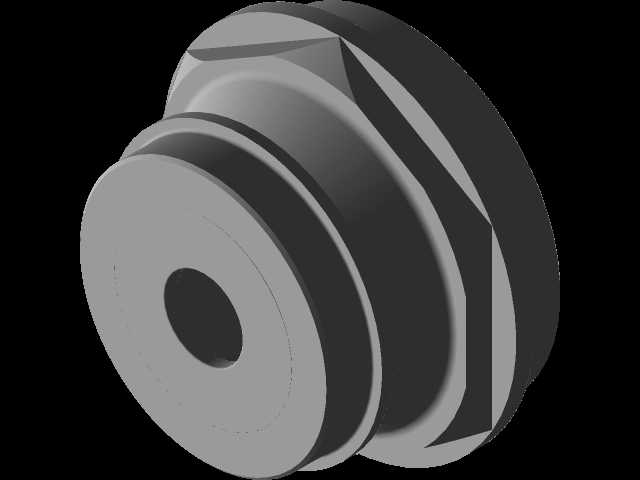

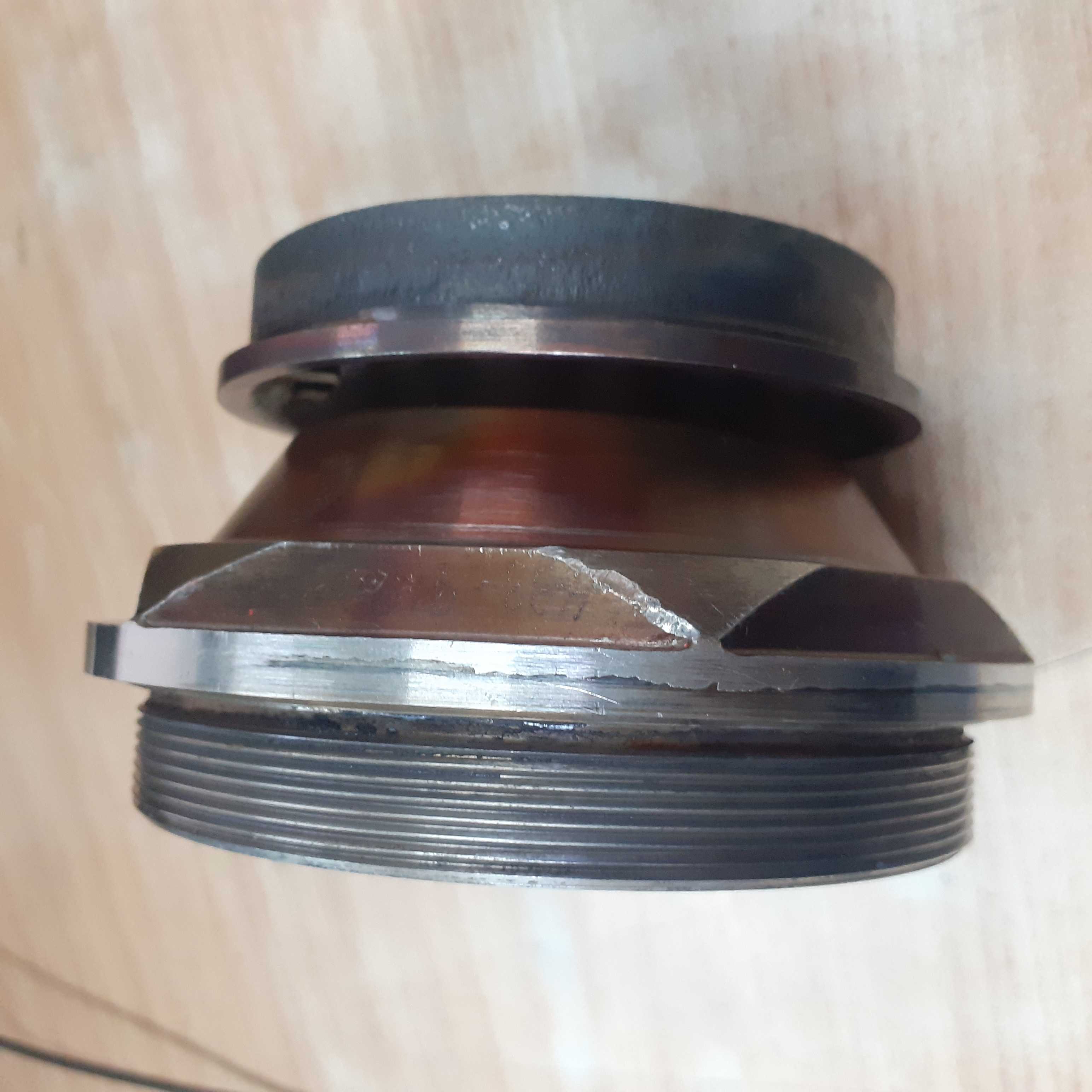

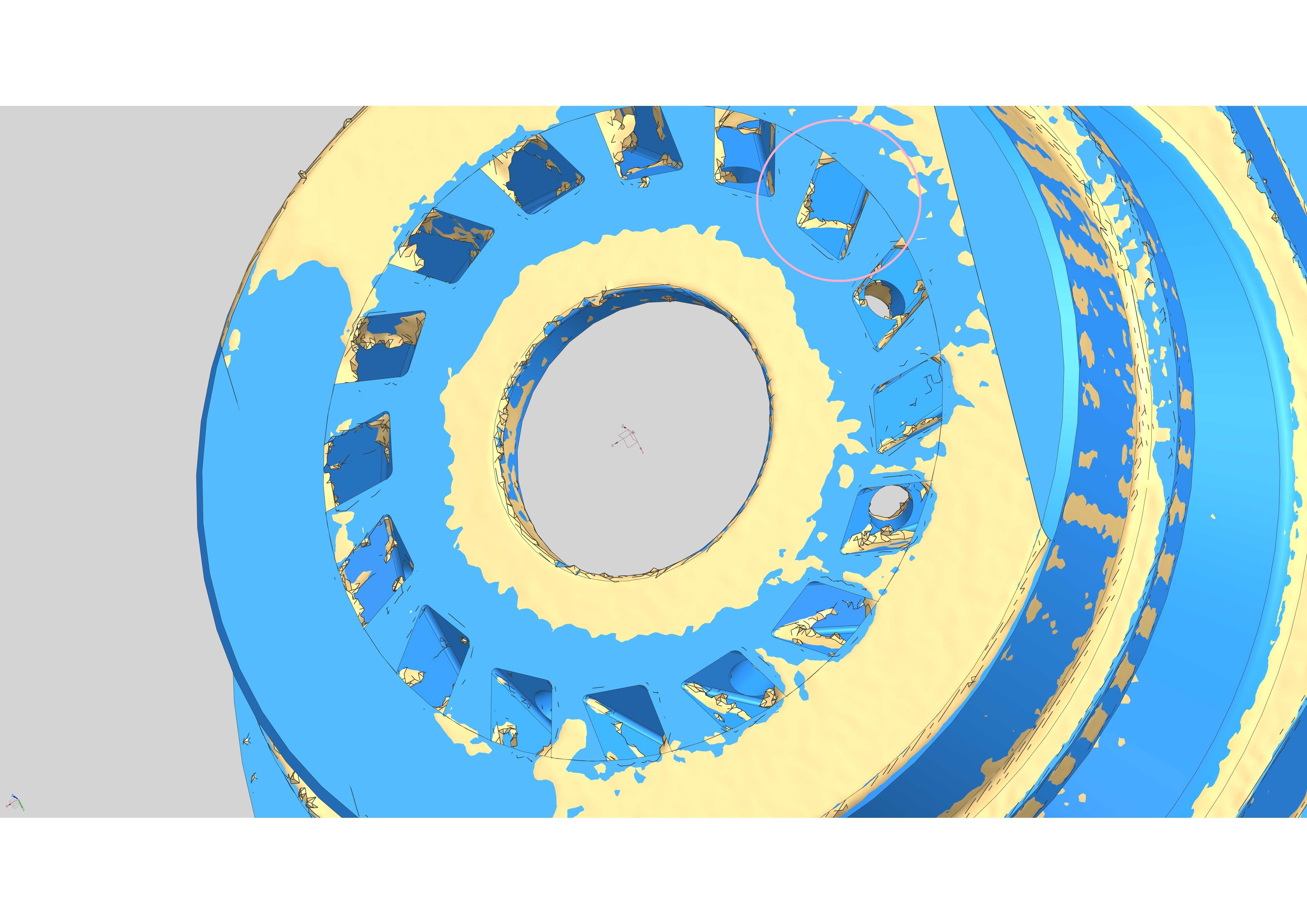

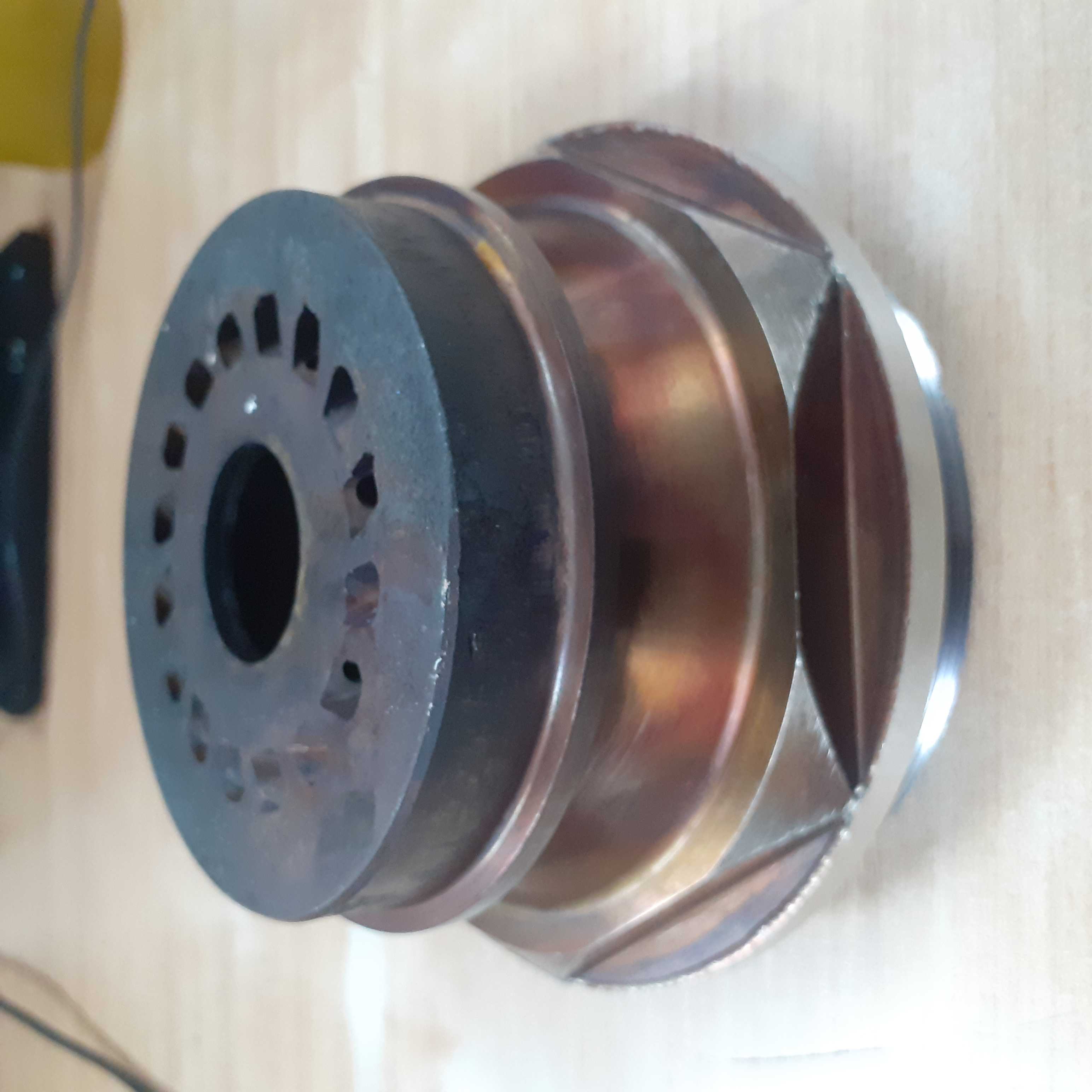

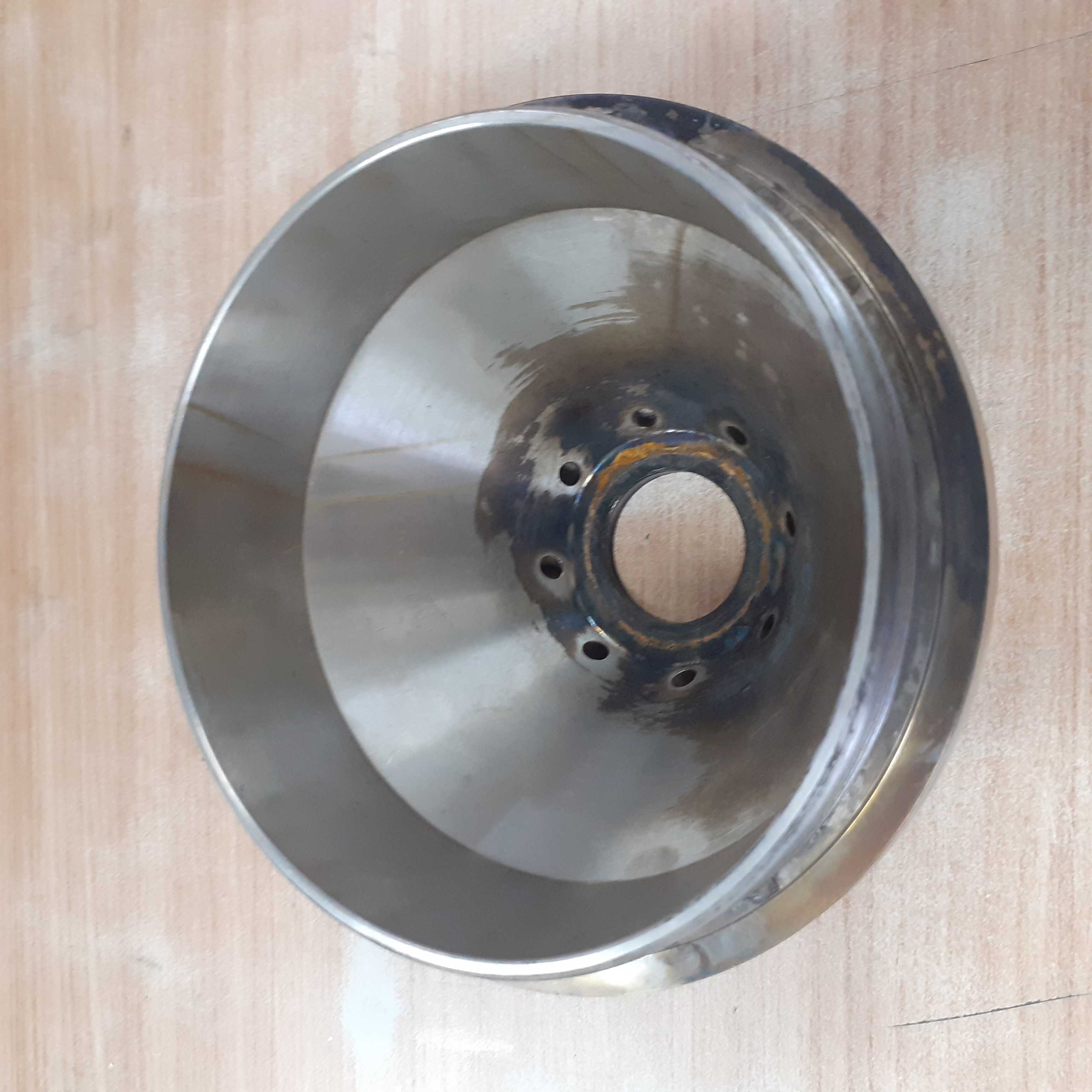

　　从结构设计的还原逻辑来看，这款喷嘴采用分层式的阶梯外形结构，外层为带多边形防滑结构的安装基座，中段为环形密封配合面，内层为带均匀分布斜向叶片的旋流通道，中心设置贯通的燃料供给通孔。逆向建模过程中完全保留了原部件的所有配合公差特征：基座的多边形结构是为了满足安装时的扭矩传递需求，避免拧紧过程中出现喷嘴跟转导致的密封面错位；中段的两级环形台阶分别对应燃烧室端盖的两层密封槽，安装时配合耐高温密封垫片可实现高压腔与外界的可靠密封，避免压缩空气泄漏导致的压比损失；内层的旋流叶片采用等倾角斜切设计，叶片出口角度经过原机实测校准，可保证空气通过后形成的旋流强度恰好匹配火焰筒的回流区尺寸，既不会因旋流过强导致火焰贴壁烧损火焰筒壁面，也不会因旋流过弱导致掺混不足、火焰长度过长超出燃烧室设计边界。

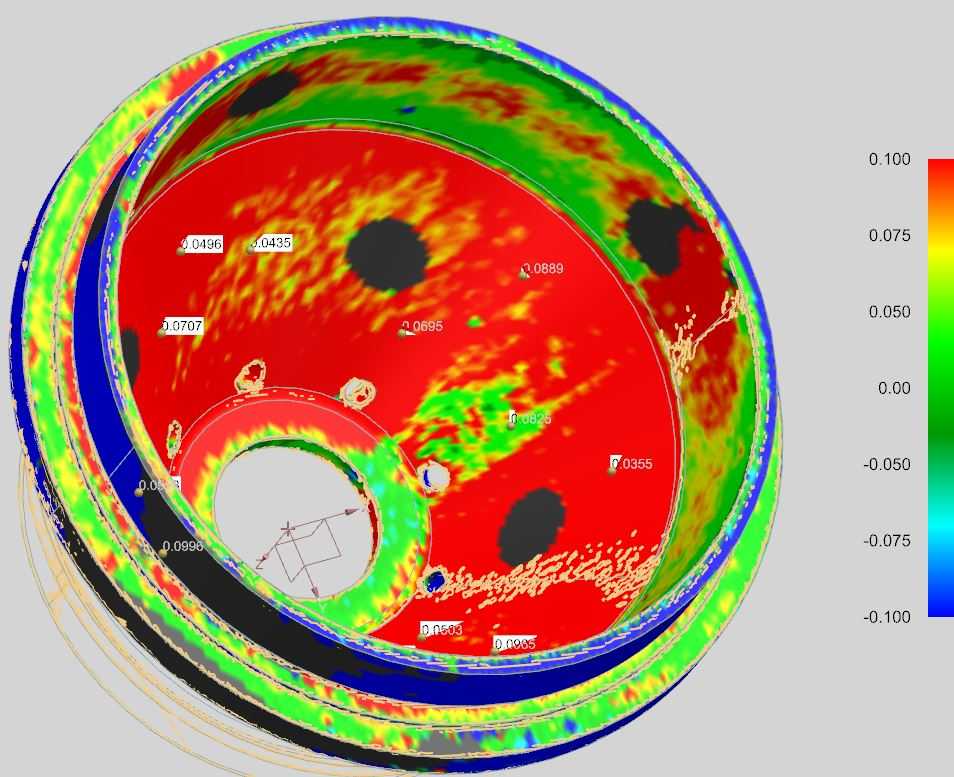

　　从安装边界与尺寸配合的角度来看，这款喷嘴的最大外圆尺寸适配常见的中小型燃气轮机燃烧室端盖安装孔位，基座端面到喷口端面的轴向长度严格匹配原机的安装深度，安装后喷口端面与火焰筒入口的距离恰好处于燃料掺混的最佳区间，不会出现伸入过长遮挡冷却通道、或是伸入过短导致旋流扩散不足的问题。旋流叶片的通道截面积经过逆向校核，与原机的空气流量分配比例完全一致，可保证每个喷嘴的进气量偏差控制在工程允许的范围内，避免燃烧室周向温度分布不均导致的涡轮叶片局部过热问题。中心燃料孔的孔径与入口倒角完全参照原机结构，可适配原机的燃料供给管路接头，不需要额外修改管路接口即可完成替换安装。

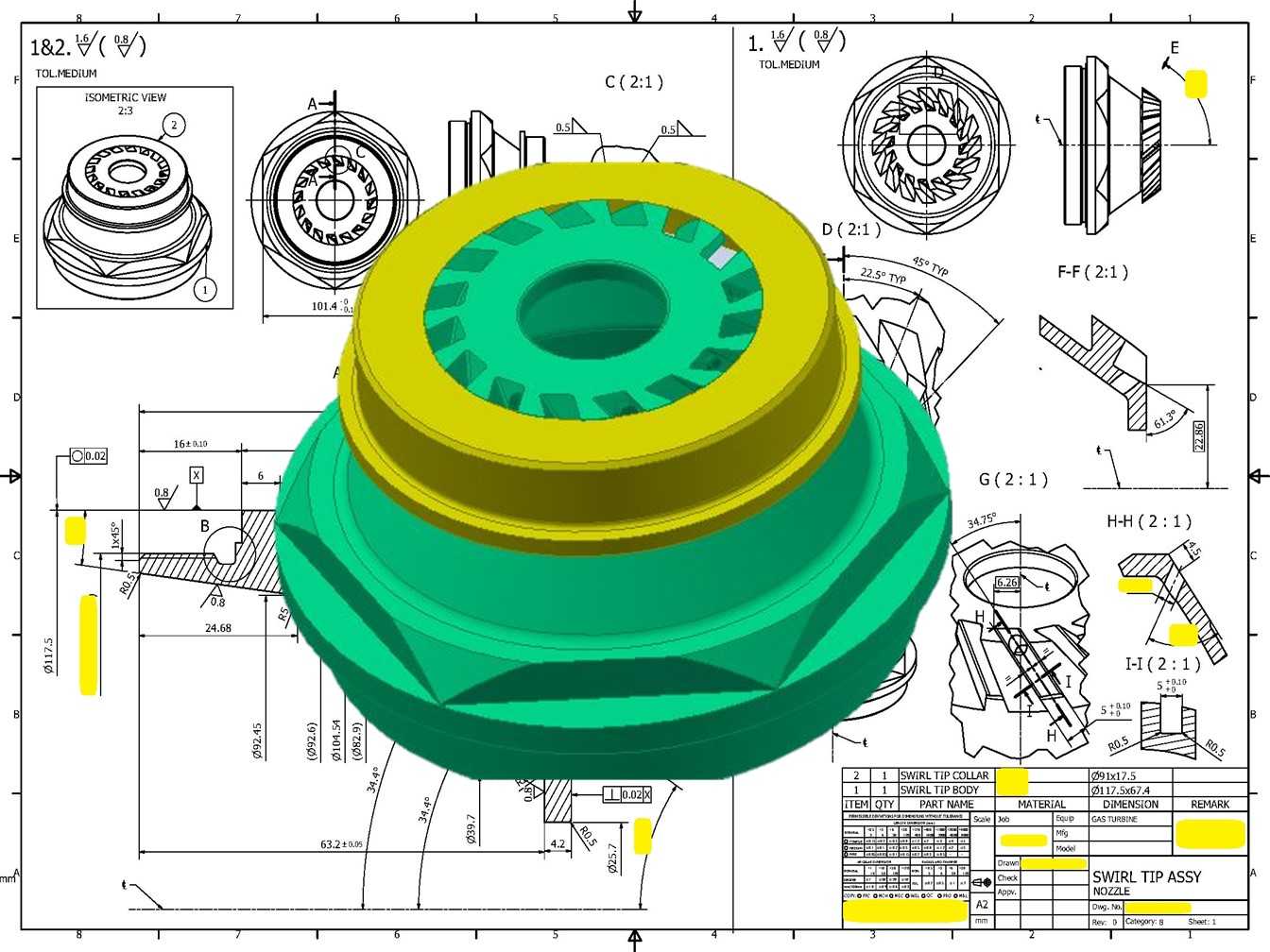

　　在实际工程应用中，这类逆向还原的喷嘴模型可用于多个场景：对于设备运维单位，可基于该模型快速完成损坏喷嘴的测绘复刻，解决进口部件采购周期长、成本高的问题；对于设计研发人员，可基于该模型开展流场仿真分析，调整旋流叶片角度、通道截面积等参数，优化燃烧掺混效果；对于教学与实训场景，该模型完整还原了装机部件的所有结构细节，可直观展示旋流喷嘴的工作原理与配合关系，帮助从业者理解燃烧室核心部件的设计逻辑。建模过程中所有的圆角、倒角、退刀结构都完全参照机加工工艺要求还原，不存在无法加工的理想化特征，基于该模型生成的工程图纸可直接用于数控加工工序，不需要额外做工艺性修正。
