ER20弹簧夹头工位收纳定位支架

　　这款ER20夹头支架面向数控加工车间的刀具与弹性筒夹日常管理场景，主要解决铣床、加工中心、雕刻机旁ER20弹簧夹头零散堆放、混放磕碰、取用查找不便的问题。支架本体采用L型折弯式立板结构，底板与竖直安装面一体成型，既可以平放在机床操作台面、工具柜层板上使用，也可以通过板体端部预留的沉孔完成壁挂固定，适配不同工位的空间布局。

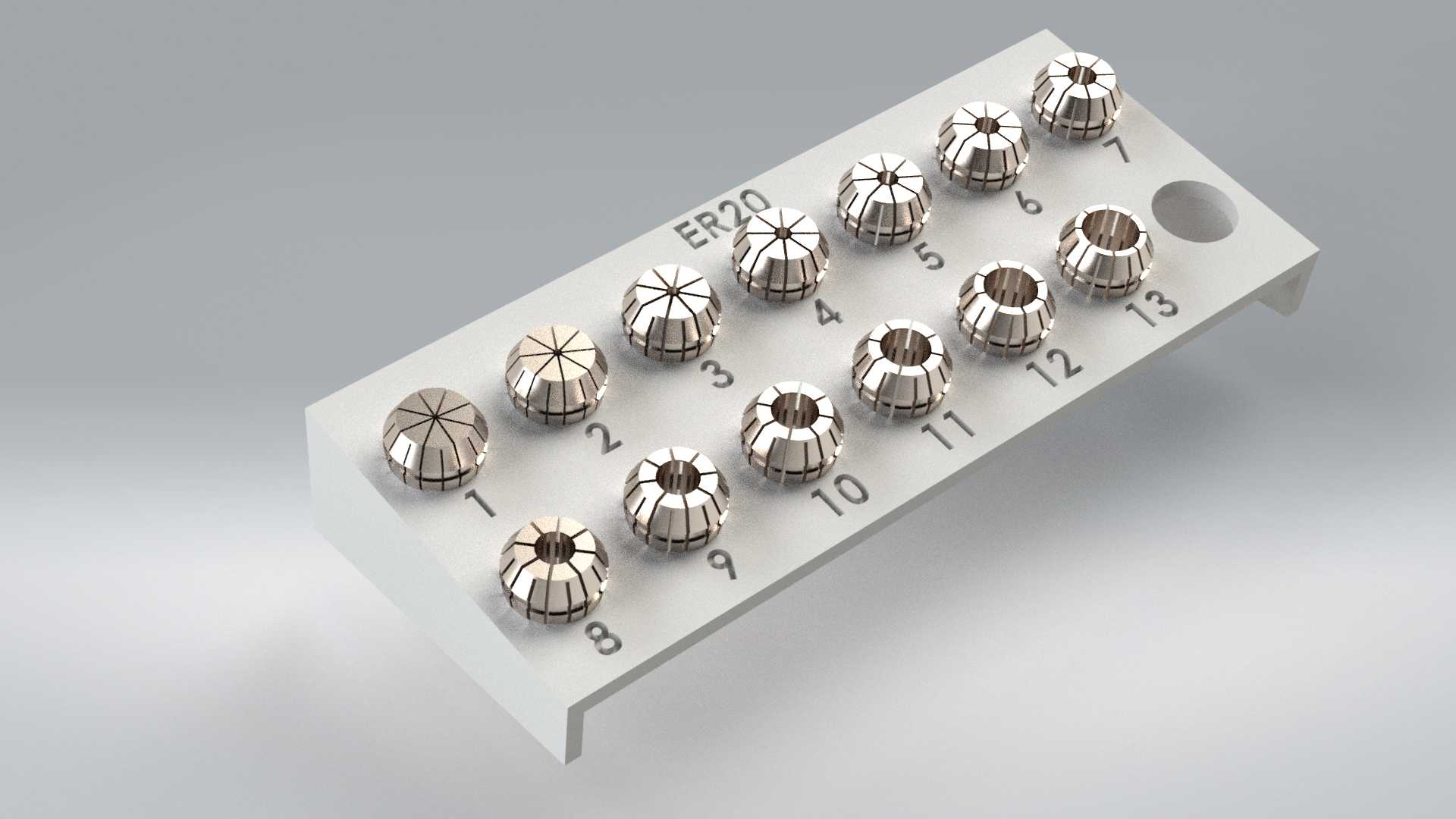

　　从实际使用逻辑来看，ER20筒夹属于高精度夹持部件，工作段的弹性开槽锥面一旦受到磕碰、沾染铁屑或者混放挤压，就会直接影响刀柄装夹的同轴度，严重时还会造成铣刀跳动超差、加工表面出现振纹。支架上共设置15个对应编号的定位孔位，孔位旁直接蚀刻1至15的序号标识，操作人员可以按照常用筒夹的孔径规格对应编号摆放，换刀时无需逐个翻找核对，拿取后归位也能快速确认位置，避免不同规格夹头混放。

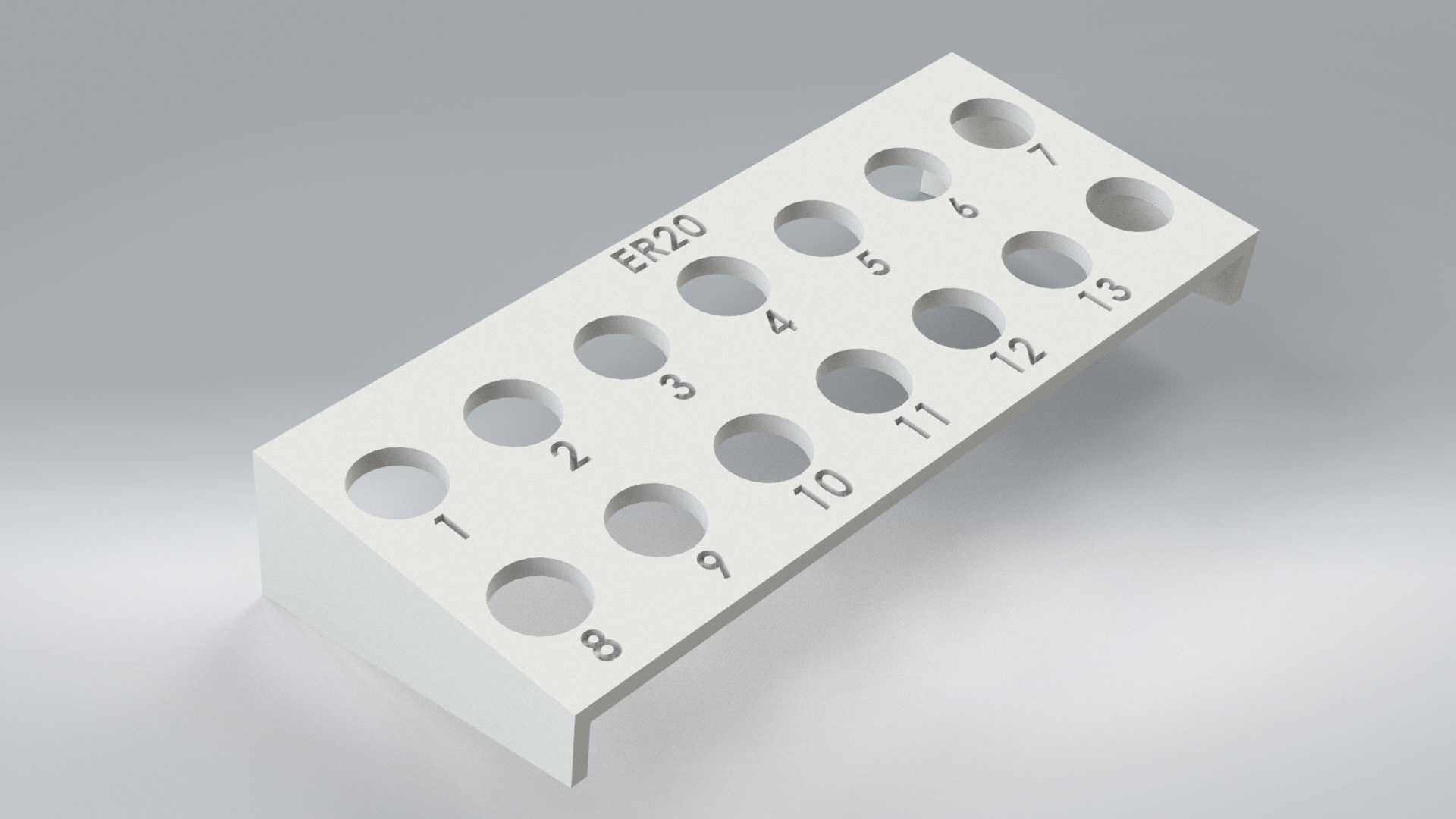

　　结构设计上，每个定位孔的内径与ER20夹头的外圆基准段做间隙配合，夹头插入后锥面悬空不与孔壁接触，既不会刮伤夹头的精密配合锥面，又能让夹头竖直稳定放置，不会倾倒滚落。支架板面右上角额外预留一个空置通孔，可用于临时放置拆取下来的螺母、锁紧扳手或者待检测的夹头，拓展临时置物功能。板体表面的ER20标识直接模刻在面板左上角，现场多个不同规格夹头架并排摆放时，可以快速区分ER16、ER20、ER25等不同系列，避免错放。

　　安装边界方面，支架整体为长条式布局，15个孔位分两排交错排布，在有限的板面宽度内容纳全部工位，整体长宽比例适配标准工具柜的层板深度，平放时底部折弯边形成支撑脚，让板体与台面之间留出空隙，清理台面切屑、切削液时可以直接擦拭，不会出现积液藏污的死角。壁挂安装时，端部的安装孔距离板边留有足够的扳手操作空间，使用内六角螺丝即可固定在机床侧立面、工具挂板上，安装后承重分布均匀，满配放置15个金属夹头也不会出现板面变形。

　　建模过程中完整还原了夹头与支架的配合关系，每个ER20弹簧夹头的开槽结构、夹持端外形都按实物比例建模，装配后可以直观验证夹头插入孔位后的间隙是否合理、序号标识的位置是否便于操作人员目视识别、相邻孔位之间的壁厚是否满足3D打印或者机加工的工艺要求。如果采用铝合金机加工制作，孔位间距预留的壁厚足够保证攻丝和铣削的刚性；如果采用FDM3D打印制作，孔位的水平朝向无需添加支撑即可成型，折弯处的圆角过渡也避免了打印过程中出现应力集中断裂。

　　在车间实际排布中，这类支架通常布置在加工中心的刀补操作侧，操作人员更换刀具时，松开ER螺母取出筒夹后，可直接将用完的夹头插回对应编号孔位，新规格夹头从预设孔位取出，整个换刀流程的动线不超过半米，减少了转身翻找工具盒的时间。同时竖直摆放的方式让夹头表面残留的切削液可以自然顺着锥面流下，不会积在夹头内部的夹持孔中，长期存放也能减少锈渍产生。对于批量加工、需要频繁更换不同直径刀具的模具加工、五金零件加工工位，这种定置收纳支架能够把筒夹的管理成本降到最低，也避免了精密夹头因为随意堆放导致的精度损失，是机床旁非常实用的辅助工装。
