R63.5规格全向轮机器人行走部件结构

　　这款R63.5规格的全向轮，是移动机器人行走系统里的核心执行部件，最早接触这类结构是在做AGV小车底盘迭代的时候，当时常规的差速轮组没法实现窄通道内的横向平移、零半径回转动作，换用全向轮组之后，车间内物料转运的空间利用率直接提升了近四成。从实际落地场景来看，这类全向轮广泛用在仓储分拣AGV、服务机器人底盘、教学竞赛机器人、精密设备转运平台上，尤其是在作业空间局促、需要多自由度灵活移动的场合，相比普通万向轮搭配驱动轮的组合，全向轮不需要额外的转向舵机结构，仅通过不同轮组的转速差就能实现任意方向的矢量移动，运动控制的响应速度更快，底盘结构的集成度也更高。

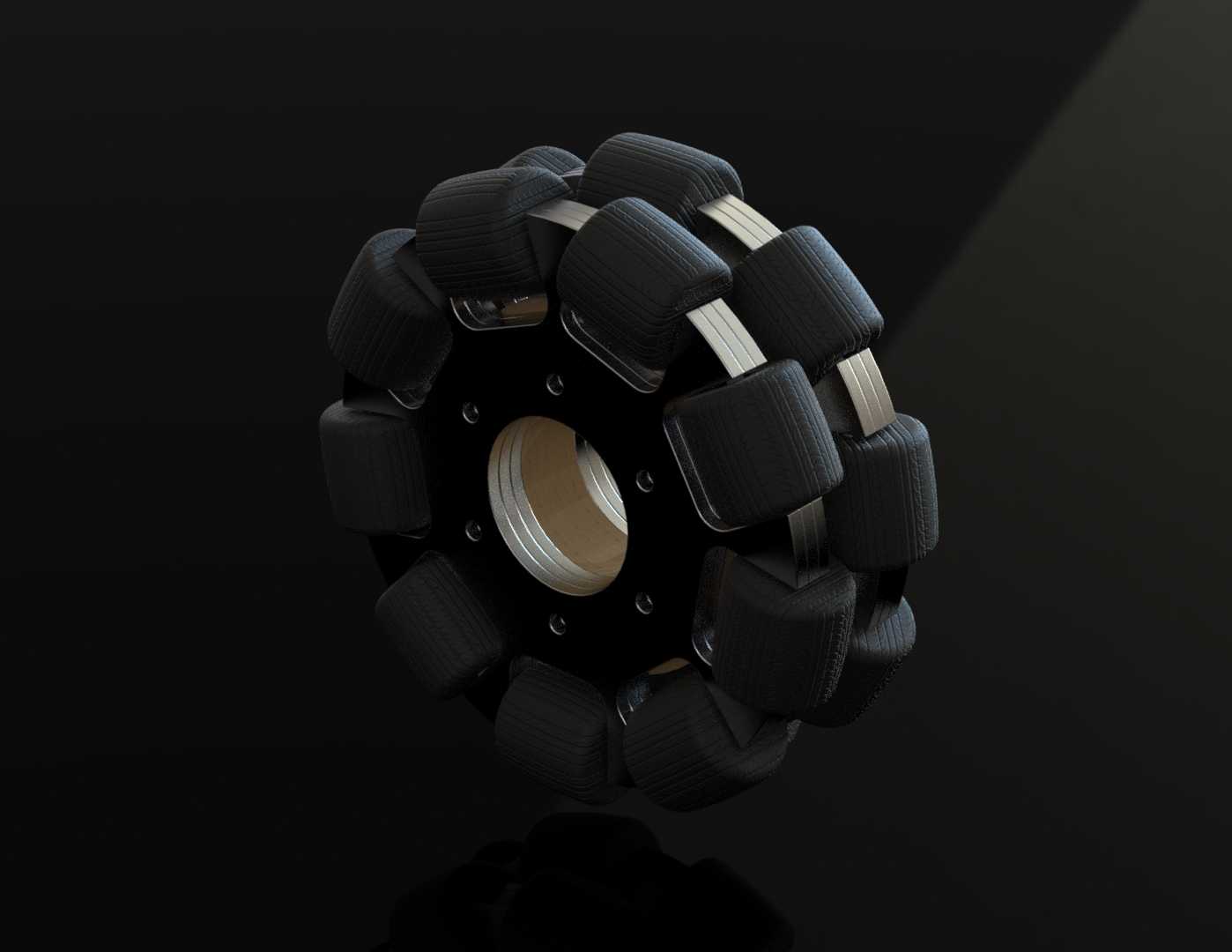

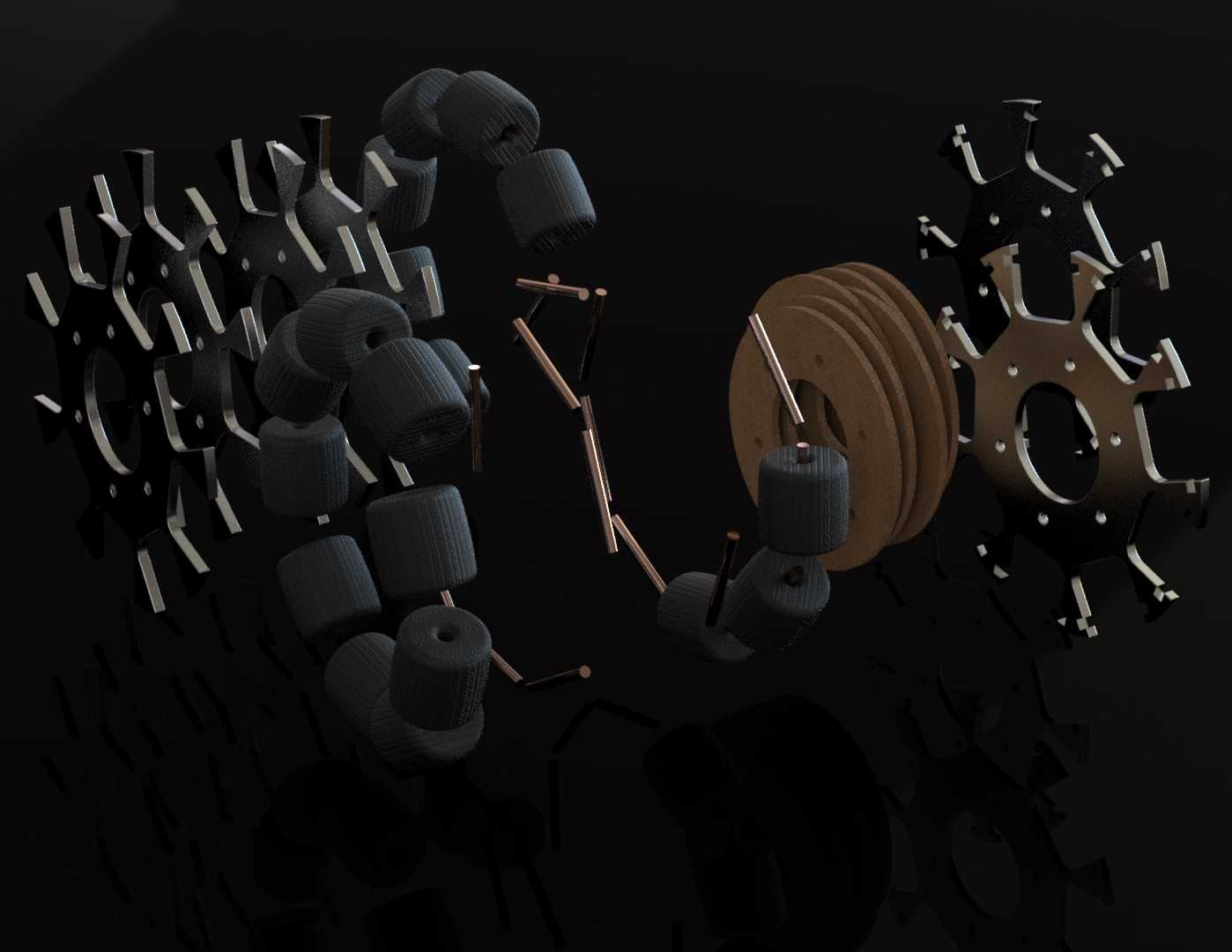

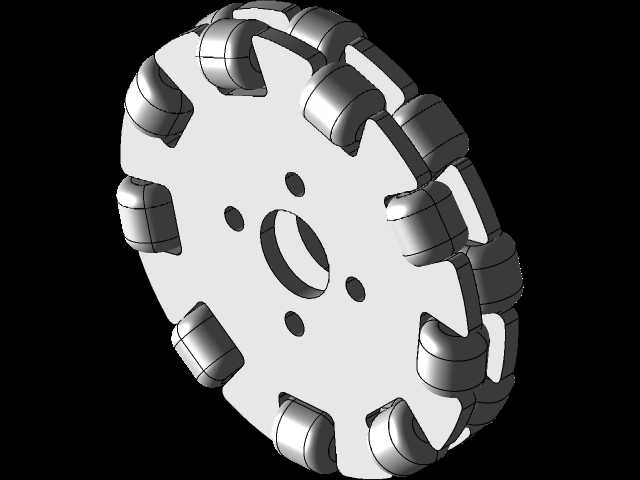

　　从结构设计逻辑来看，这款全向轮采用了双排交错滚子的布局，外圈的小滚子轴线与主轮的回转轴线呈90度垂直布置，滚子之间的间隙做了错位补偿，避免轮组在滚动过程中出现悬空卡顿的问题，主轮的轮毂部分采用了中心通孔加周向安装孔的设计，中心孔用于适配驱动轴的定位安装，周向的均布螺丝孔可以直接和驱动电机的输出法兰、或者同步带轮的连接座锁附，不需要额外设计转接法兰，能有效压缩底盘的轴向安装空间。主轮的主体支撑结构采用刚性材质加工，保证轮组在承受额定负载时不会出现形变，外圈接触地面的滚子外层包覆了高摩擦系数的弹性材质，既能在环氧地坪、瓷砖、平整水泥地面上保持足够的抓地力，避免行走过程中出现打滑丢步的问题，也能缓冲地面微小凸起带来的振动，降低底盘上搭载的精密传感器受振动干扰的概率。

　　在尺寸与安装边界上，这款全向轮的公称半径为63.5mm，也就是轮组中心到地面的理论安装高度为63.5mm，设计底盘安装位的时候，需要预留出轮组周向转动的安全间隙，尤其是滚子突出主轮外缘的部分，要和底盘侧板、线缆槽、其他安装部件留出至少3mm的安全距离，避免轮组转动时剐蹭周边结构。中心安装孔的尺寸适配常规的小型驱动电机输出轴，周向安装孔的孔位间距符合通用的小型移动机器人轮组安装标准，不需要重新打孔适配就能直接替换同规格的其他全向轮产品，维护替换的通用性很强。

　　实际选型使用的时候需要注意，这类全向轮的单轮额定负载需要匹配底盘的整体重量，四个轮组的总负载冗余建议留到1.5倍以上，避免局部过载导致滚子磨损加快或者轮毂变形；另外轮组的安装平面度要控制在0.1mm以内，四个轮组的接地高度差不能超过0.2mm，否则会出现个别轮组悬空、行走时走偏、抖动的问题。滚子的转动阻尼要保持均匀，不能有卡滞的情况，否则在做斜向移动动作的时候会出现运动轨迹偏差，影响导航定位的精度。和麦克纳姆轮相比，这种全向轮的滚子受力更均匀，滚动阻力更小，对地面的平整度要求相对更低，在中小型服务机器人、轻载AGV上的应用适配性更好，不需要复杂的轮系角度校准，装配调试的难度更低。
