莫仕MX150二十针汽车线束连接器

　　在整车电气架构的线束布置环节，连接器是决定信号与动力回路可靠性的关键节点。这款MX150系列二十针双列接插件，主要面向发动机舱、底盘线束以及车身控制模块之间的中等电流互连场景，常见于传感器线束、执行器供电、车灯总成以及ECU外围接口的对接。

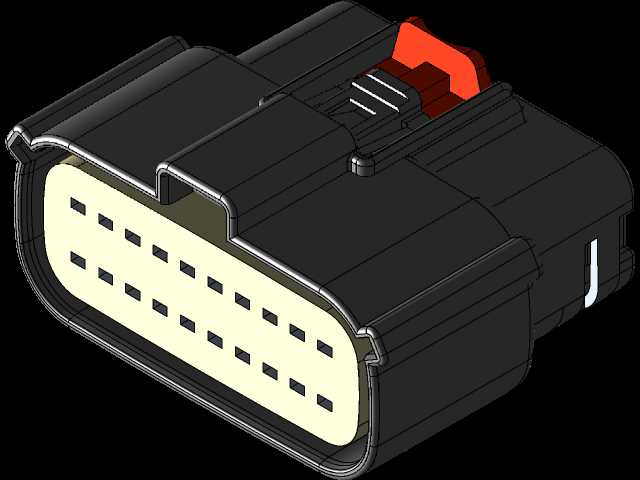

　　从结构上看，塑件采用黑色耐候壳体，配合顶部红色二次锁止片，形成端子到位后的防退保险。红色锁扣在端子完全插入后下压，卡住端子肩部，避免车辆振动、热胀冷缩或线束拉扯导致端子退针；维修拆解时先挑起锁片再退端子，操作逻辑清晰。插接端面为米黄色密封基座，二十个针孔分上下两排交错排布，孔位间距统一，适配MX150规格的母端子，针孔周围的唇边结构用于配合密封圈或线堵，实现对接面的防尘防溅。

　　壳体外形沿插拔方向做了多层阶梯导向，前端宽扁的插接口带有圆角导入，公母对插时能够自动纠偏，减少斜插导致的胶芯损伤。两侧的楔形卡扣与侧翼加强筋在合锁后提供明确的到位手感，同时承担整车振动工况下的保持力。壳体背部的线束出线区域预留了封线体安装空间，多根导线从尾部穿入后，依靠橡胶密封栓实现线间密封，满足发动机舱泥水、盐雾环境的使用要求。

　　建模时需要重点还原几处装配边界：一是双列针孔的中心距与排距，直接决定端子和防水栓的选型；二是红色锁片的转轴与滑动行程，锁片在解锁和锁止两个位置的高度差要准确，否则数模干涉检查会误报；三是外壳外侧的卡扣悬伸量和倒角，影响对插时的插拔力曲线；四是尾部出线口的孔径与锥度，关系到线束护套的包络范围。

　　安装层面，这类连接器通常沿水平或略带倾角的方向固定在支架、钣金过孔或电器盒上，布置时要在插头尾部预留足够的线束弯曲半径，并在插拔方向留出手指或工具操作空间。外壳上的防滑纹理和凸台不仅提升徒手插拔摩擦力，也为扎带固定提供了定位面。三维布局中，应把连接器整体包络连同线束最小弯曲半径一起做运动包络检查，避免与发动机悬置、进气管路等运动件发生摩擦。

　　电气设计上，二十针回路可混合布置信号针与电源针，针位分配时通常把大电流回路分散在不同列，降低温升集中；相邻针位之间的塑筋提供爬电距离，满足低压系统的绝缘要求。塑件材料一般选用耐温、耐油的尼龙类材料，表面加强筋在控制壁厚的同时提升刚性，防止高温下壳体变形导致密封失效。

　　对于结构工程师而言，该类接插件数模的价值不只在于外观还原，更在于把端子、锁片、密封件、线束走向作为一个装配体来校验：锁片行程是否到位、端子是否完全落座、密封圈压缩量是否均匀、对插后是否存在零壁厚干涉，都会直接影响样件试制。把这些细节在三维阶段逐一确认，后续线束工装板开发和整车装配时才能减少返工。
