四旋翼航拍作业无人机结构设计方案

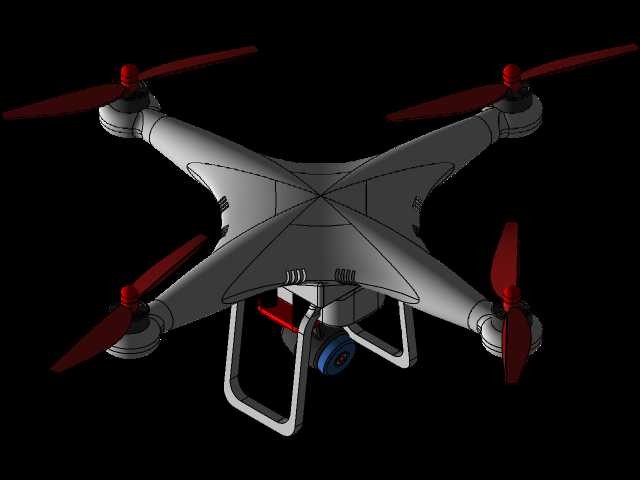

　　这款四旋翼飞行载体的结构设计，核心围绕低空近景作业的实际需求展开，在民用航拍、小范围场地巡检、轻量载荷空中投放这类场景下，这类构型的飞行器相比固定翼机型有着垂直起降、定点悬停的天然优势，不需要专用起降跑道，在城市楼宇间、山林作业区、农田地块这类复杂场地都能快速部署使用。从结构布局来看，采用X型四旋翼对称构型，机臂从中心主机身向外等角度延伸，四个旋翼分别布置在机臂末端，相邻旋翼转向相反，通过不同旋翼的转速差实现姿态调整与飞行动作控制，这种对称布局的好处是整机重心容易配平，飞控参数调试的容错空间更大，日常作业中如果出现单个动力单元的异常，也能通过剩余动力的调整尽可能提升迫降成功率，降低坠机带来的设备与载荷损失。

　　机臂与中心机身的连接位置做了加强筋过渡处理，避免飞行过程中机臂产生谐振影响飞行稳定性，同时起落架采用一体式U型支架结构，布置在机身下方靠前与靠后的位置，起落架的高度预留了足够的载荷安装空间，下方可以挂载可见光摄像模块、小型红外检测设备或者轻量作业载荷，起落架的支脚宽度经过匹配设计，降落时能够提供足够的支撑跨度，即使在略有坡度的地面降落也不容易出现侧翻。机身外壳采用曲面流线型设计，上壳为对称的弧面结构，能够降低飞行过程中的正面风阻，同时外壳将中心的飞控板、电池仓、电调等核心电子元件完全包覆，避免日常作业中扬尘、零星雨滴直接接触电子元件，提升复杂天气下的作业适应能力。旋翼采用两叶螺旋桨设计，桨叶的安装角度与机臂长度做了匹配，

　　保证旋翼转动时的下洗气流不会相互干扰，提升动力效率，延长同等电池容量下的续航时间。从安装边界来看，整机的旋翼转动直径控制在常规民用作业无人机的常用尺寸区间，中心机身的内部预留了标准的飞控安装位、电池固定槽，电池仓的尺寸能够适配主流的大容量锂聚合物电池，下方的载荷安装位预留了通用的安装孔位，可以根据不同作业需求快速更换不同的功能模块，不需要对机身结构做二次打孔修改。设计过程中针对各个连接部位做了应力校核，机臂与机身的连接位置是受力集中区域，采用了加厚的结构设计，同时起落架与机身的连接点做了缓冲结构预留，降落时的冲击能够通过支架的微小形变吸收一部分，避免冲击力直接传递到机身内部的电子元件上。旋翼的电机安装座与机臂末端采用嵌入式固定，

　　保证电机轴的垂直度，避免电机安装倾斜带来的飞行姿态偏移问题，减少飞控的修正负担。在实际作业场景中，这类四旋翼无人机可以承担小型工地的施工进度航拍、电力线路的近距巡检、农田的植保前期测绘、活动现场的空中拍摄等工作，结构设计上充分考虑了日常使用中的维护便捷性，机臂外壳采用快拆结构设计，日常运输时可以将机臂折叠或者快速拆卸，减小收纳体积，外出作业时不需要携带大型收纳箱，单人就可以完成设备的携带与现场组装。机身下方的摄像模块安装位做了减震处理，能够过滤飞行过程中电机转动带来的高频振动，保证拍摄画面的清晰度，避免画面出现果冻效应。整机的重心设计在中心机身的几何中心偏下位置，搭配下方的载荷与电池重量，能够提升飞行过程中的姿态稳定性，遇到突发的侧风时也能更快恢复平稳姿态。各个电子元件的布线全部隐藏在机身外壳与机臂内部，既避免了线材外露带来的风阻增加，也能防止飞行过程中线材被旋翼打到造成飞行事故。起落架的支脚末端做了防滑处理，在光滑的水泥地面或者瓷砖地面降落时也能有足够的摩擦力，不会出现滑动侧翻的问题。
