折叠式四旋翼航拍飞行器结构设计

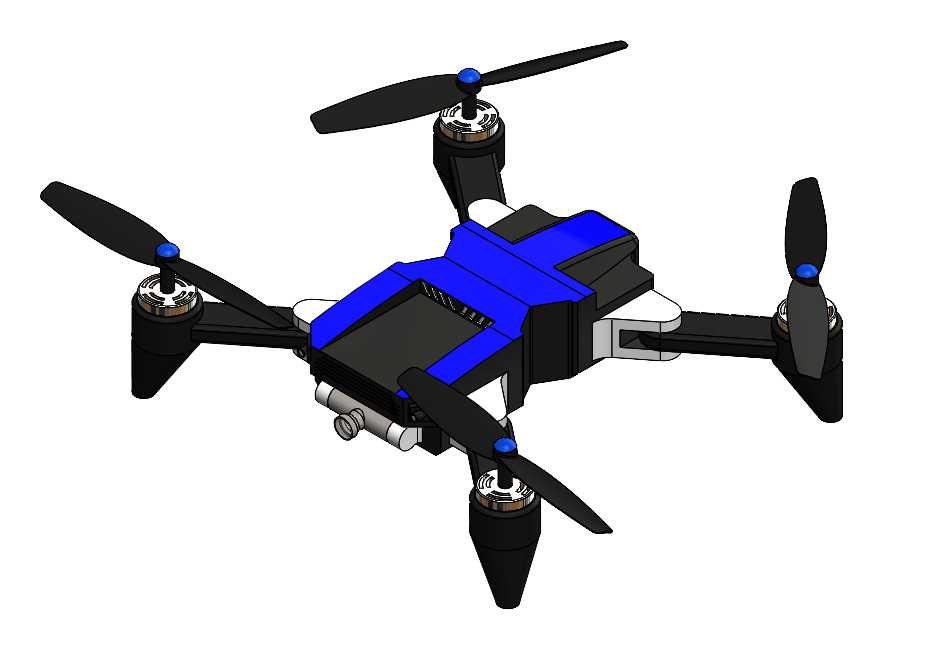

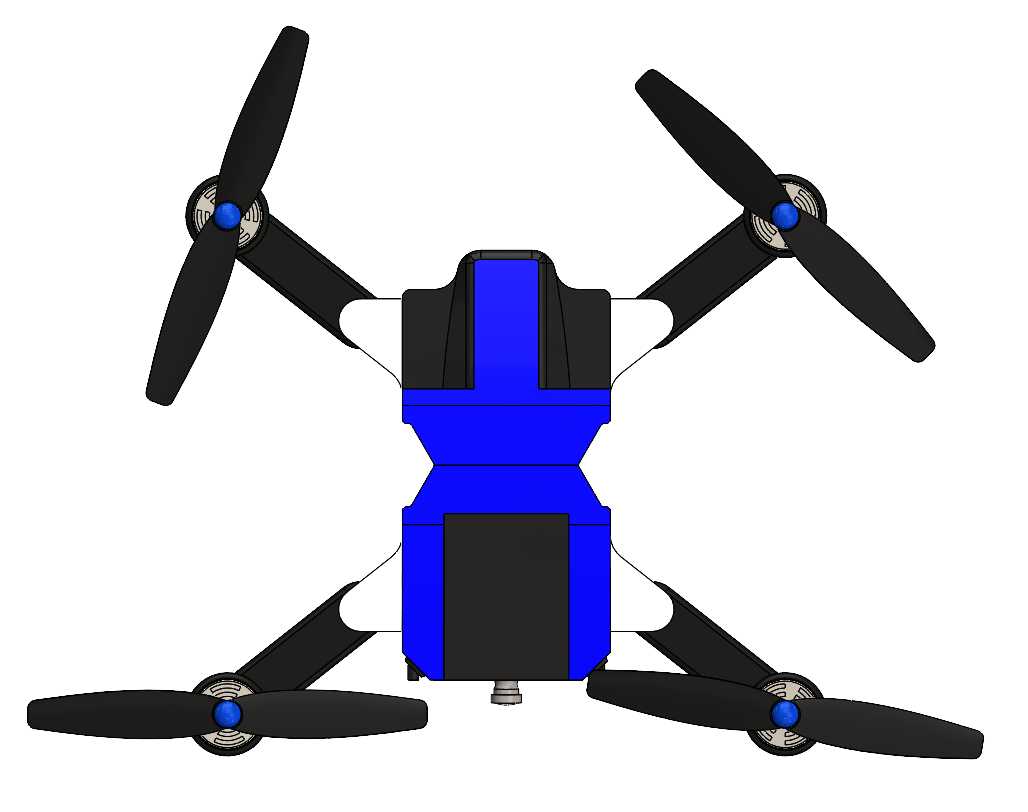

　　这款四旋翼航拍飞行器的结构设计，核心围绕便携航拍作业场景展开，在结构布局上充分平衡了飞行稳定性与收纳便携性的需求。机臂采用快拆折叠铰接结构，铰接位置设置了定位止口与锁紧卡扣，展开后机臂与中心机身的夹角固定为90度，四个旋翼的回转中心处于同一水平面，保证旋翼升力输出的同轴度，避免飞行过程中出现偏航力矩偏差；折叠状态下机臂可向机身侧方收拢，整体收纳尺寸可缩减至展开状态的40%左右，能够直接放入常规摄影包的隔层中，适配户外徒步航拍、工地巡检航拍、活动跟拍等需要频繁转场的作业场景。

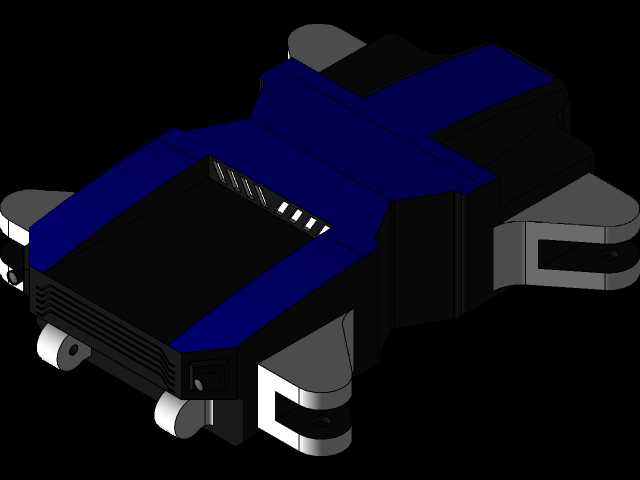

　　中心机身采用上下分壳的结构设计，上壳为流线型弧面造型，能够降低飞行过程中的正面风阻，下壳预留了航拍摄像头的安装云台位，云台安装面设置了三个M2规格的螺纹安装孔，孔位公差控制在0.05mm以内，保证摄像头安装后的光轴与机身水平基准面垂直，避免航拍画面出现倾斜偏差。机身内部预留了飞控板、电池仓、电调模块的安装卡位，电池仓设置在机身重心位置，尺寸适配常规3S 1500mAh锂聚合物电池，仓盖采用滑扣式锁紧结构，飞行过程中不会因为振动出现松脱，同时支持快速更换电池，提升连续作业的续航衔接效率。

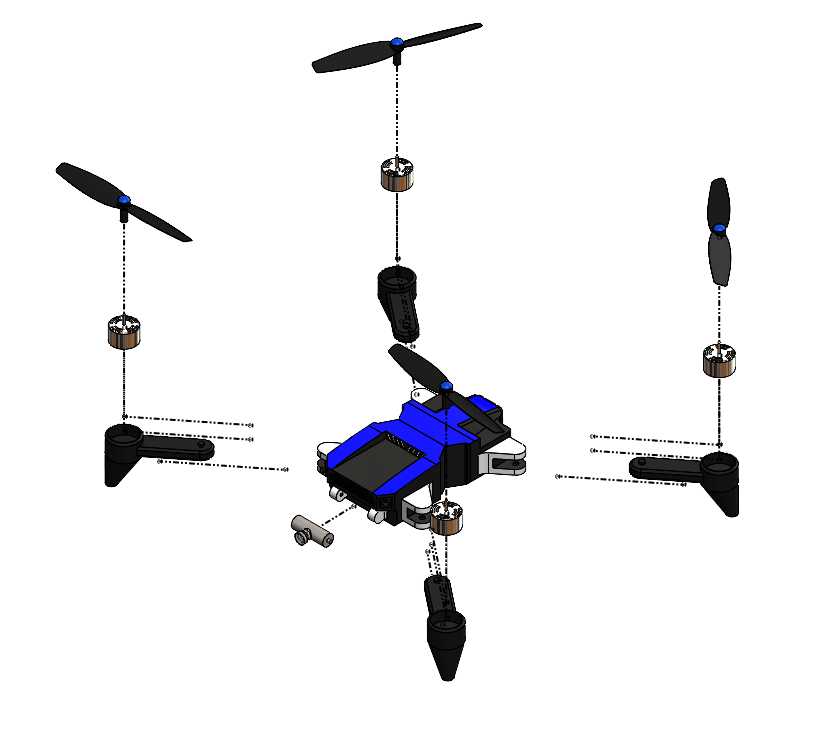

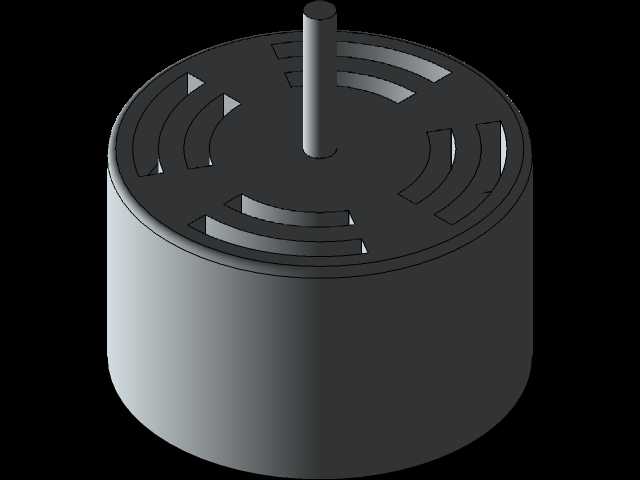

　　旋翼动力部分采用无刷电机直驱结构，电机安装座与机臂为一体化注塑成型结构，电机座上设置了四个电机固定孔，适配2204规格无刷电机的安装尺寸，电机轴上安装5030规格两叶螺旋桨，桨叶通过桨帽锁紧固定，桨帽与电机轴采用螺纹配合，拧紧方向与电机旋转方向相反，飞行过程中不会因为旋翼旋转惯性出现桨帽松脱的问题。四个旋翼的旋转方向采用对角同向的布局，相邻旋翼旋转方向相反，能够抵消旋翼旋转产生的反扭矩，保证飞行姿态的稳定，不需要额外设置尾旋翼结构来平衡扭矩，简化了整体传动结构。

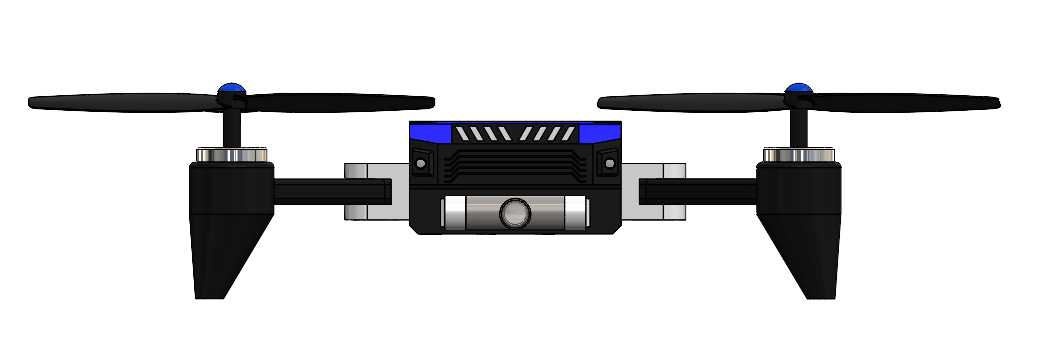

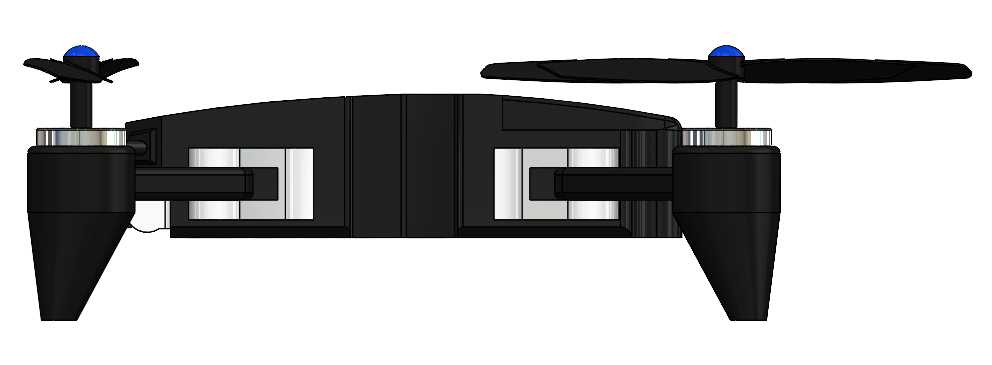

　　起落架部分与机臂下侧一体化设计，采用锥形支脚结构，支脚底部做了圆弧过渡处理，降落时能够起到缓冲作用，同时支脚的高度预留了35mm的离地间隙，保证下置的航拍摄像头在降落时不会接触地面，避免镜头刮蹭损伤。机身表面的分色设计并非单纯装饰，蓝色区域为机身受力框架的外露部分，采用高强度ABS+PC混合材质注塑成型，黑色区域为外壳覆盖件，采用轻量化ABS材质，在保证机身结构强度的前提下尽可能降低整机重量，整机空机重量控制在180g左右，配合适配电池能够实现12分钟左右的悬停续航时间。

　　从安装边界来看，这款飞行器展开后的最大旋翼回转直径为320mm，飞行时需要预留至少400mm的周边安全空间，避免旋翼触碰周边障碍物；机臂折叠铰接处的转动间隙控制在0.1mm以内，长期使用后不会出现机臂松旷的问题，保证旋翼定位精度。飞控安装位位于机身中心的隔舱内，隔舱设置了减震泡棉安装槽，能够过滤飞行过程中电机产生的高频振动，避免飞控陀螺仪出现采样偏差，提升飞行姿态控制的精准度。电调安装位紧贴机臂根部的散热筋位置，飞行过程中旋翼产生的下行气流能够直接带走电调工作产生的热量，避免电调过热出现动力输出异常。

　　这款结构设计同时兼顾了练习组装与实际作业的需求，所有零部件的配合公差都按照量产装配的标准设置，组装时不需要额外进行打磨修配，既可以作为航模爱好者练习结构组装、调试飞控参数的练习载体，也可以直接搭载轻量化航拍模块完成日常航拍作业任务。机身前端预留了图传天线的安装孔位，孔位直径为6mm，适配常规5.8G图传天线的安装尺寸，能够实现实时画面传输，满足第一视角飞行操控的需求。
