多辐条汽车轮辋轮毂结构设计方案

　　车轮作为车辆行驶系统的核心承载部件，其轮辋与轮毂的结构设计直接决定了整车行驶的安全性、平顺性与操控表现，这套多辐轮辋结构的建模过程，完全围绕乘用车实际行驶工况下的载荷边界展开，没有做冗余的造型夸张处理，所有曲面与实体结构都对应实际量产部件的工程要求。

　　从应用场景来看，这类多辐条轮辋主要适配家用乘用车辆与入门级运动车型，既可以满足日常城市铺装路面的通勤承载需求，也能适配非铺装路面的轻度冲击载荷，轮辋部分的胎圈座结构严格匹配常规子午线轮胎的安装尺寸，轮缘的凸起高度按照标准乘用车轮胎的脱圈阻力要求设计，避免车辆在急转弯或者胎压不足工况下出现轮胎脱圈的风险。在实际装车场景中，轮辋的中心孔尺寸严格对应车型转向节的轴头直径，安装面的平面度公差控制在0.05mm以内，避免装车后出现车轮动平衡超差、高速行驶抖动的问题，螺栓孔的分布圆直径按照常规乘用车的五孔安装标准设计，孔位的位置度公差满足装配时螺栓顺利穿入、轮辋受力均匀的要求。

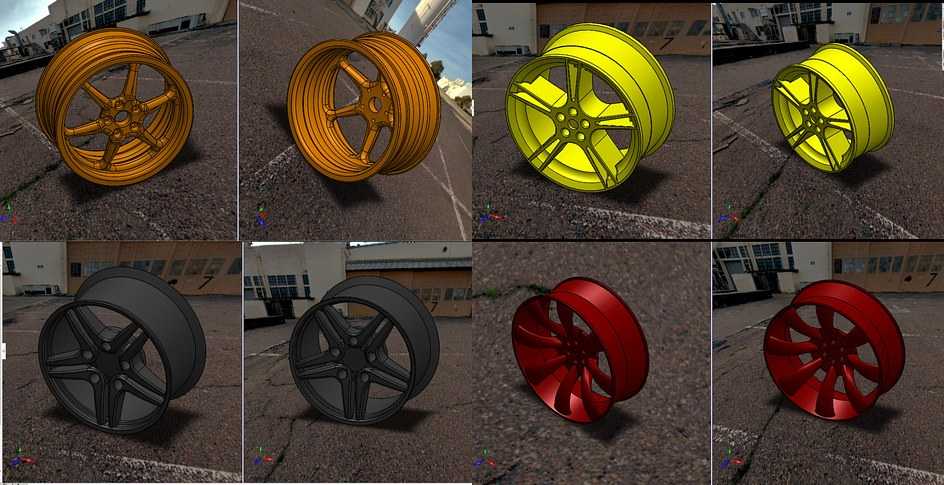

　　设计思路上，这套结构没有采用一体封闭式的轮毂造型，而是通过多根辐条连接中心轮毂安装座与外侧轮辋，首先是从减重角度考量，等强度的辐条结构相比整块实体轮盘可以减少30%以上的非簧载质量，对于提升悬架响应速度、降低颠簸路面的冲击传递有明显作用；其次是散热需求，多辐条之间的镂空间隙可以为制动系统留出足够的通风通道，车辆在连续制动工况下，行驶气流可以顺着辐条间隙直接冲刷制动盘与制动片表面，带走摩擦产生的热量，避免制动系统出现热衰退。不同配色的结构方案对应不同的表面处理工艺，古铜色与亮黄色方案对应烤漆或者电镀工艺，哑光黑方案对应磨砂喷粉工艺，红色方案则是偏向运动定位的高亮烤漆处理，所有方案的结构壁厚保持一致，不会因为外观配色差异改变核心受力部位的尺寸参数。

　　从功能特性来看，轮辋的轮槽部分设计有标准的拆装凹槽，方便轮胎维修时的拆装操作，不会出现轮胎胎唇卡滞无法装入的问题；中心轮毂部分的轴承安装位预留了标准的密封件安装槽，可以适配常规的双列角接触球轴承，满足车轮高速旋转时的径向与轴向承载需求，辐条与轮辋、辐条与中心轮毂的连接位置都做了圆角过渡处理，避免应力集中导致的疲劳开裂，在车辆经过减速带、坑洼路面时，冲击载荷可以顺着辐条均匀传递到整个轮辋结构，不会出现局部应力过大导致的辐条断裂问题。

　　安装边界方面，这套轮辋的偏距按照常规前置前驱家用车的参数设计，装车后轮胎不会超出翼子板边界，也不会与内侧的悬架摆臂、减震器、制动卡钳产生运动干涉，轮辋的宽度尺寸适配16到17英寸区间的常规民用轮胎，不需要对车辆的悬架、翼子板做额外改装就可以直接安装替换。建模过程中所有的旋转曲面都围绕车轮中心轴线做同轴约束，辐条采用圆周阵列的方式生成，保证每根辐条的质量偏差控制在5g以内，从设计源头降低动平衡校正时的配重块添加量，轮辋的气门嘴安装孔预留了标准的橡胶气门嘴安装位置，孔边做了倒角处理，避免割伤气门嘴橡胶层导致慢漏气问题。

　　在实际工程验证逻辑里，这类轮辋结构需要通过径向疲劳试验、冲击试验、弯曲疲劳试验三项核心测试，建模时的壁厚设计就是按照试验载荷要求做的等强度匹配，轮缘部分的厚度比轮辋中段略厚，用来应对路肩剐蹭、路面冲击的载荷，辐条的截面采用变厚度设计，靠近中心轮毂的位置厚度更大，靠近轮辋的位置逐渐收薄，在保证强度的前提下尽可能降低整体重量。不同于纯外观展示的概念轮辋模型，这套结构的所有尺寸都可以直接对接后续的模具开发与生产工艺，不需要做大幅的结构调整，不管是采用低压铸造还是锻造工艺生产，拔模角度、壁厚均匀性都满足工艺要求，不会出现铸造时的冷隔、缩孔缺陷，也不会出现锻造时材料填充不满的问题。
