大疆620D620S无人机调速器结构模型

　　在多旋翼无人机动力系统的配套选型中，电调作为连接飞控输出信号与动力电机的核心执行部件，其结构设计、安装适配性直接决定整套动力链路的响应效率与装机可靠性，本次呈现的两款调速器分别适配Matrice 100行业级飞行平台与E800动力套装，建模过程完全还原实物的结构细节与安装边界，可直接用于无人机整机装配仿真、动力系统干涉检查、机架结构适配设计等工程场景。从实际应用场景来看，适配Matrice 100的620D调速器主要面向行业巡检、测绘作业类飞行场景，这类场景下设备需要长期在户外复杂温湿度环境下工作，对部件的抗振、耐候性能有明确要求，建模时完整还原了壳体的半透明磨砂PC材质结构、出线端的密封胶圈卡位、安装固定耳的孔位间距，

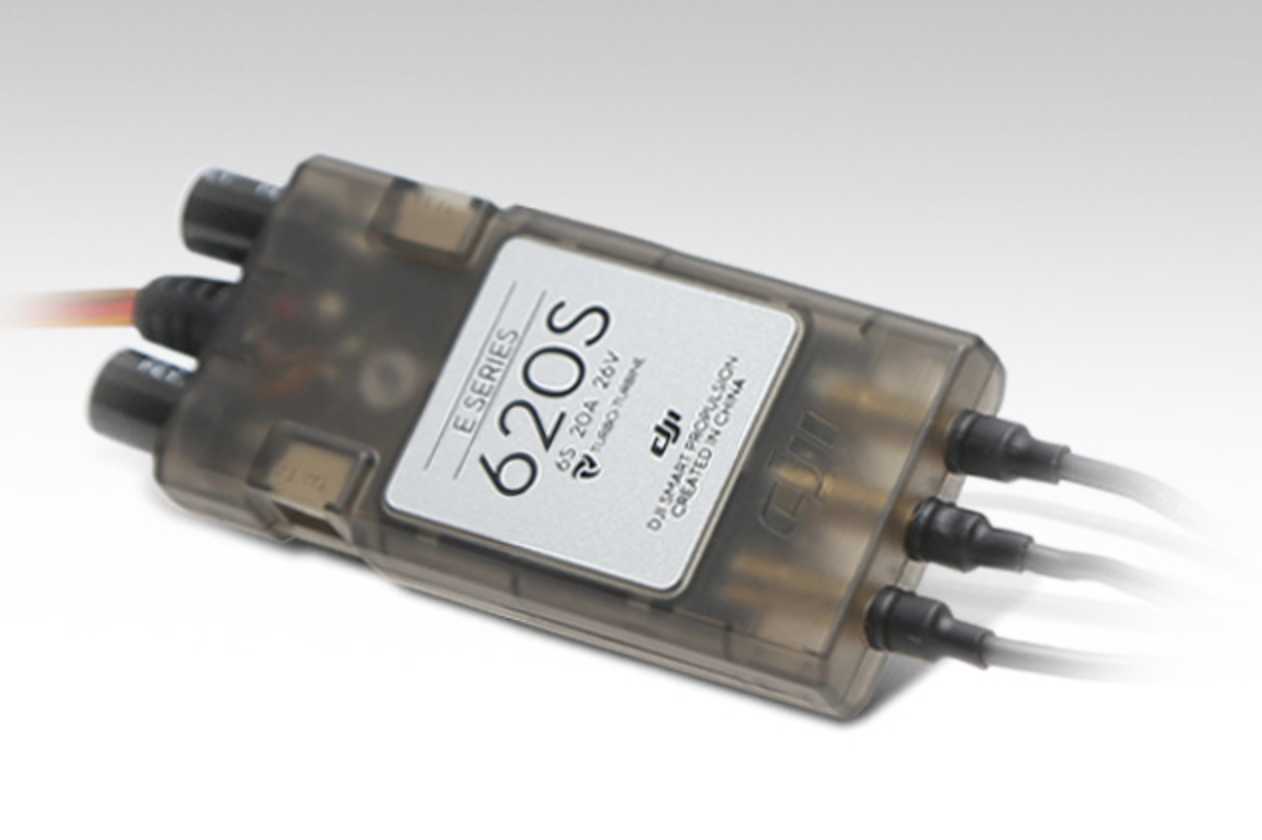

　　结构设计人员在做机架布线规划时，可以直接调用模型核对电调与机臂碳管的贴合弧度、固定孔位的同轴度，避免装机时出现孔位错位、线材弯折半径不足导致的线芯疲劳断裂问题。适配E800动力系统的620S调速器则面向消费级航拍、行业轻量化作业场景，这类应用对部件的重量控制、散热效率要求更高，模型完整还原了壳体表面的散热筋结构、信号输入端的三针插座卡位、动力输出端的三相线出线位置，在做动力系统匹配仿真时，可以直接将模型与对应规格的无刷电机、螺旋桨模型完成装配，核对电调与电机座的安装间隙，确认三相线的走线长度是否满足机臂折叠、转动的行程需求，避免实际装机时出现线材拉扯、部件干涉的问题。从产品功能特性对应的结构设计来看，

　　两款调速器均采用一体化灌封结构设计，模型还原了壳体内部灌封层的占位结构、主控板与功率管的安装位置、电容元件的排布空间，结构设计人员在做定制化改装、散热结构优化时，可以直接基于现有模型调整壳体壁厚、增加外置散热片的安装结构，不需要重新测绘实物尺寸。壳体侧面的品牌标识、参数丝印位置也做了精准还原，在做整机渲染、产品展示动画制作时，可以直接调用模型输出高真实度的展示效果，不需要额外做贴图对位调整。从安装边界与尺寸参数来看，两款调速器的主体外形均为圆角长方体结构，620D的安装孔位间距适配30mm直径碳管机臂的固定座尺寸，出线端的线材直径、接头型号完全匹配Matrice 100原厂的动力线规格，安装时不需要额外打磨机臂固定座、更换接线端子；

　　620S的外形尺寸更紧凑，安装孔位适配E800套装的标准电机座安装位，信号输入端的插座高度与飞控安装架的下层空间完全匹配，装机时不会出现电调与飞控板、GPS模块的空间干涉问题。建模过程中对所有配合面的公差做了工程化处理，固定耳的安装孔预留了标准M3螺丝的装配间隙，壳体的合模线位置、卡扣配合结构都做了还原，在做装配仿真时可以直接模拟螺丝锁紧、壳体扣合的完整装配流程，验证结构的可装配性。对于从事无人机结构设计、动力系统选型的工程人员来说，该模型可以直接用于机架结构的适配验证、动力链路的装配干涉检查、整机重量配平计算，不需要花费额外时间完成实物测绘，能够有效缩短整机研发阶段的结构验证周期，避免因尺寸测绘误差导致的装机返工问题。在做定制化无人机开发时，也可以基于该模型调整电调的安装位置、出线方向，适配不同构型的多旋翼机架设计，比如折叠机臂、共轴双旋翼布局的结构设计中，可以直接调用模型核对电调在机臂内部的安装空间，确认折叠过程中电调与机臂铰接结构的间隙是否满足安全要求，避免结构运动过程中出现部件碰撞、线材磨损的问题。
