2.5英寸FPV无人机螺旋桨保护盖结构设计

　　这款2.5英寸规格的FPV无人机桨叶保护结构，主要适配小尺寸穿越机的日常飞行场景，不管是室内狭小空间的穿越练习，还是近人区域的航拍作业，都能通过自身的环形防护结构，避免高速旋转的螺旋桨直接碰撞障碍物、操作人员或者周边物体，既降低桨叶磕碰断裂的损耗概率，也能消除桨叶割伤周边人员的安全隐患，是小尺寸FPV无人机开展近距飞行、新手练习飞行时的核心配套防护部件。

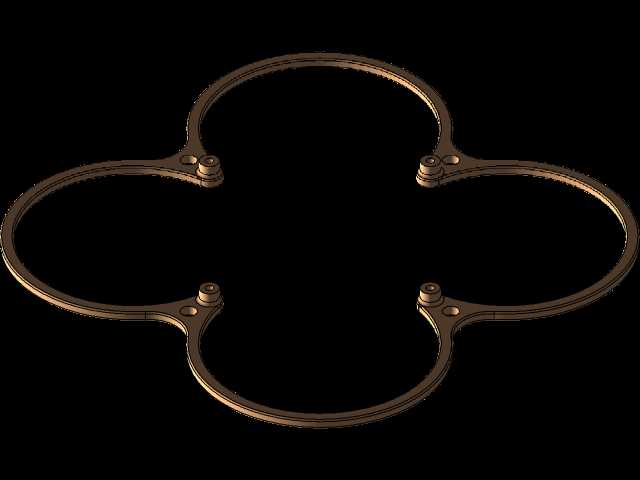

　　从结构设计逻辑来看，整个保护架采用四臂连通的一体化环形布局，四个弧形防护圈分别对应四个电机的安装位，每个防护圈的弧度完全匹配2.5英寸螺旋桨的旋转外径，桨叶旋转时的最外沿与防护圈内壁预留了均匀的安全间隙，既不会因为间隙过小剐蹭高速旋转的桨叶造成动力损耗或者飞行抖动，也不会因为间隙过大导致防护圈整体外径超标，影响小尺寸无人机的穿越灵活性。四个电机安装位的凸台结构做了加厚处理，凸台上预留的安装孔位完全对应主流2.5英寸穿越机的电机孔距标准，安装时可以直接通过螺丝将保护架固定在电机底座与机臂之间，不需要额外改动无人机原有结构，也不需要额外增加转接配件，安装边界完全适配常规小尺寸FPV的机臂布局，不会和图传天线、摄像头支架、电池绑带位产生结构干涉。

　　防护圈的截面采用窄边流线型设计，相比宽厚的防护结构，能大幅降低飞行过程中的风阻，减少保护架本身对无人机飞行机动性的影响，在发生侧向碰撞的时候，弧形的圈体可以通过自身轻微的形变吸收碰撞冲击力，避免冲击力直接传递到电机轴或者机臂上，造成电机轴弯曲、机臂断裂等不可逆的结构损坏。相邻两个防护圈之间的连接臂做了等宽的加强筋处理，连接臂的走向顺着飞行时的气流方向布置，既保证了整个保护架的结构强度，在发生正面撞击时不会出现连接臂断裂的情况，也能尽可能减少连接臂对下洗气流的干扰，避免因为气流紊乱影响无人机的飞行姿态稳定性。

　　实际使用场景中，这类小尺寸保护盖适配的2.5英寸FPV无人机，多用于室内赛道练习、楼道穿越拍摄、近景人文航拍等场景，这类场景的共同特点是飞行空间狭窄、周边障碍物密集，且很容易出现飞行路径旁有人员活动的情况，没有防护的螺旋桨在碰到墙面、管线或者人员肢体时，轻则直接打坏桨叶导致无人机炸机坠落，造成设备损坏，重则高速旋转的桨叶会割伤皮肤造成安全事故。这款保护结构的环形外圈完全覆盖了桨叶的旋转范围，碰撞发生时最先接触障碍物的是防护圈的硬质外圈，能直接把桨叶和障碍物隔离开，哪怕是无人机直接撞到墙面或者从低空坠落，防护圈也能先接触接触面，缓冲撞击力，保护桨叶、电机和机身核心部件。

　　从建模细节来看，整个结构的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，避免3D打印或者注塑生产时出现应力集中的问题，生产时不管是采用轻质尼龙材料注塑，还是采用碳纤维增强PLA材料3D打印，都能在保证结构强度的前提下，把整体重量控制在合理范围内，不会因为加装保护架导致无人机整机重量超标，影响续航时间和飞行动作的响应速度。安装位的孔位周边做了局部加厚，避免多次拆装螺丝之后出现孔位开裂的问题，连接臂和防护圈的衔接位置做了渐变过渡处理，没有突兀的直角结构，既减少了飞行时的风阻噪音，也提升了整个结构的抗冲击韧性，哪怕发生较剧烈的碰撞，也不会在衔接位置出现断裂。

　　在尺寸边界的把控上，整个保护架的最大外径严格匹配2.5英寸桨叶的旋转范围，安装之后不会超出无人机机身太多，保证无人机依然能穿过狭窄的缝隙和通道，不会因为加装防护就失去小尺寸穿越机的灵活优势。保护架的下沿高度低于桨叶旋转平面的最低位置，上沿高度高于桨叶旋转平面的最高位置，不管是无人机从下方擦到障碍物，还是从上方碰到低矮的遮挡物，都能起到防护作用，不会出现防护范围不全的问题。同时整个结构没有突出的棱角，所有外露的边缘都做了钝化处理，哪怕是保护架碰到人员肢体，也不会因为尖锐边角造成划伤，进一步提升了近人飞行的安全性。
