CA6140车床传动用齿轮轴结构设计

　　在普通卧式车床的主轴箱进给传动链中，齿轮轴是承担扭矩传递、转速切换的核心承载零件，这类集成齿轮与轴体的一体化结构，相比分体式键连接齿轮轴组件，能大幅缩减传动链轴向安装空间，同时消除键连接带来的应力集中与传动背隙，在CA6140这类经典通用车床的主轴箱布局中，这类齿轮轴通常布置在靠近输入轴的变速档位段，直接承担电机输入后的一级减速扭矩传递，工作过程中需要持续承受交变弯曲应力与接触压应力，对结构的同轴度、齿形精度、轴段配合公差都有极高要求。

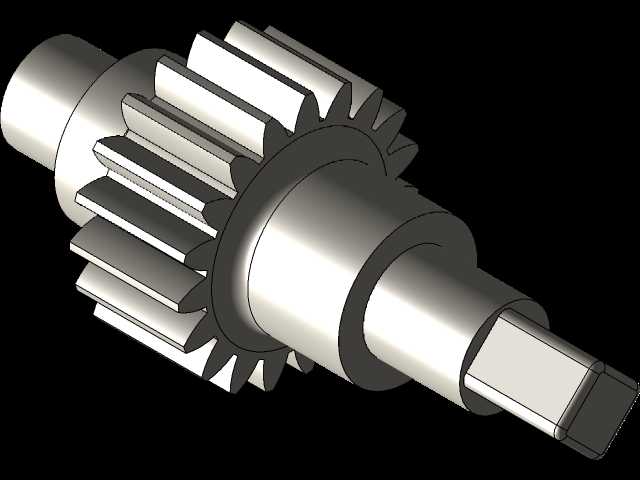

　　从结构设计逻辑来看，这款齿轮轴采用齿轮与轴身一体锻造成型的工艺路线，齿部设置在轴身中段位置，两侧分别延伸出不同直径的支撑轴段，其中一端轴段设计为方形轴头结构，用于和操纵机构的滑移拨叉或联轴器配合，实现档位切换时的轴向滑移定位，避免周向转动的同时传递部分辅助扭矩。齿部采用直齿圆柱齿轮结构，齿向与轴身轴线平行，相比斜齿轮加工难度更低，装配调整更便捷，适合CA6140车床主轴箱内固定中心距的定比传动场景，齿根位置做了标准圆角过渡，避免热处理与载荷作用下的应力集中开裂，齿顶与齿侧的公差按照普通车床传动级精度设计，既能满足传动平稳性要求，又能控制加工成本。

　　安装边界方面，两侧支撑轴段的直径按照深沟球轴承的内孔配合公差设计，轴肩位置预留了轴承内圈的定位端面，轴肩高度严格控制在轴承内圈倒角范围内，避免轴承安装时出现干涉，同时预留了弹性挡圈的安装槽位，用于轴承的轴向限位。方形轴头的对边尺寸与配合的滑移齿轮内孔、联轴器内孔尺寸匹配，轴端预留了倒角，方便装配时的快速导入，轴身所有过渡位置都做了圆角处理，没有尖锐棱角，避免热处理过程中出现应力开裂，同时减少装配过程中对密封件、操作人员的划伤风险。

　　实际应用场景中，这类齿轮轴工作时浸泡在主轴箱润滑油内，齿面持续受到润滑油的冲刷润滑，因此设计时齿面粗糙度要求控制在合理区间，保证润滑油膜的稳定形成，减少齿面磨损。轴颈位置与轴承内圈采用过盈配合，装配时通过热装工艺压入，保证运转过程中轴与轴承内圈无相对滑动，避免轴颈磨损。在设备维护过程中，这类齿轮轴的失效形式通常为齿面磨损、轴颈拉伤或者齿根断裂，因此建模过程中严格还原了各轴段的直径差、退刀槽宽度、齿形参数，能够直接用于装配干涉检查、维修备件加工、传动链运动仿真，帮助设计人员验证主轴箱内相邻零件的装配间隙，模拟变速过程中齿轮的啮合状态，排查拨叉行程范围内是否存在结构干涉，也能为备件加工提供准确的三维尺寸参考，减少测绘过程中的尺寸误差。

　　从功能特性来看，一体化结构的齿轮轴省去了齿轮与轴之间的键连接、定位套等辅助零件，整体刚性更强，在承受冲击载荷时的形变更小，能够保证齿轮啮合的中心距稳定，减少传动过程中的振动与噪音，这对于普通车床加工时的切削稳定性至关重要——传动链的刚性直接影响工件加工的表面粗糙度与尺寸精度，尤其是在车削螺纹、大进给量切削外圆的工况下，传动背隙过大会导致工件表面出现振纹，甚至引发打刀事故。设计过程中，齿轮的模数、齿数按照CA6140车床原机的传动比参数匹配，保证替换后传动比与原机一致，不会出现进给量、主轴转速偏差，各轴段的长度尺寸严格对应主轴箱内轴承、隔套、齿轮的安装位置，确保装配后轴向间隙符合原机设计要求，不会出现轴系窜动过大的问题。
