单缸发动机曲柄连杆装配结构三维数模

　　这套单缸发动机装配结构数模，完整还原了小排量内燃动力核心的装配关系与结构逻辑，在小型通用动力、农机配套、教学实训、摩托动力改装等场景中都有很强的参考价值。从实际工程应用来看，单缸动力结构凭借结构简单、维护便捷、低速扭矩输出直接的特性，广泛搭载在小型发电机组、微耕机、园林机械、轻便摩托以及入门级教学实验台架上，很多入门级动力结构设计的从业者，都是从拆解、复刻单缸发动机结构开始建立内燃机设计的整体认知。

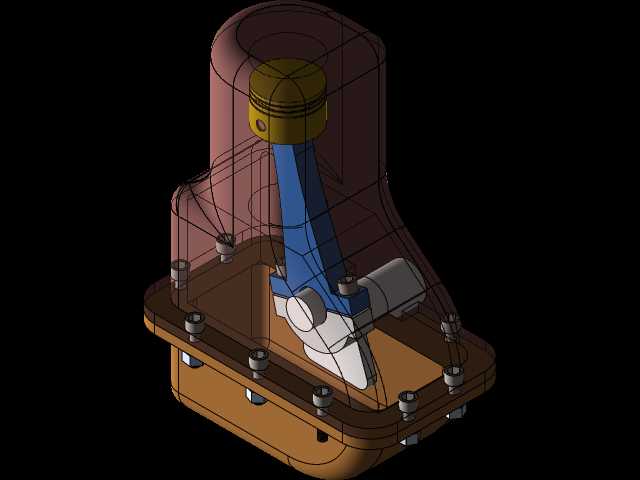

　　数模中完整呈现了活塞、连杆、曲轴、缸体、曲轴箱、连接紧固件等核心部件的装配约束关系，活塞部分采用了典型的三道环槽设计，分别对应气环、油环的安装位置，活塞销与连杆小头的配合采用全浮式结构逻辑，连杆大头采用剖分式设计，配套轴瓦安装位与连杆螺栓的紧固位置都做了精准还原，能直观看到曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的完整运动路径。缸体部分采用半透明可视化处理，能清晰观察到内部气道、螺栓过孔、曲轴支撑位的布局，曲轴箱结合面的密封槽、螺栓排布位置都按照实际装配逻辑做了还原，底部油底壳的轮廓、放油螺塞的安装位也有明确体现，整套结构的安装边界完全遵循通用单缸卧式/斜置式动力的布局逻辑，缸体中心距、曲轴输出端的位置、缸盖安装面的平面度基准都符合常规小排量单缸机的尺寸规范，可直接作为同类型动力改型设计的结构参考底图。

　　从设计思路层面来看，这套结构在建模时优先保证了运动干涉的排查逻辑，曲柄旋转的全行程范围内，活塞裙部与缸壁、连杆大头与曲轴箱内壁、平衡块与缸体加强筋之间都预留了合理的运动间隙，紧固件的排布避开了运动部件的运动包络，同时兼顾了装配工艺性——所有连接螺栓的安装位置都预留了足够的工具操作空间，曲轴、活塞等核心部件都预留了拆装路径，不会出现装配时部件无法装入的结构矛盾。对于结构设计从业者来说，这套数模可以直接用来做运动仿真分析，验证不同曲轴转角下的活塞运动速度、加速度变化，也可以用来拆解学习内燃机的配气、曲柄连杆、润滑系统的基础布局逻辑，很多刚接触动力结构设计的工程师，往往会忽略曲轴平衡块的配重逻辑、活塞销的偏置设计细节，在这套数模中都能找到对应的结构参考，能帮助设计者快速建立单缸动力的整体结构认知，避免在改型设计中出现运动干涉、装配工艺性差的基础问题。

　　在实际选型参考场景中，这套结构的尺寸边界适配排量50-125cc区间的通用单缸汽油机，安装孔位的布局与市面上多数通用小型动力的机架安装位匹配度较高，可直接作为小型动力设备配套选型时的结构比对参考，也可以作为职业院校机械专业内燃机结构教学的演示模型，帮助学员直观理解四冲程内燃机的工作过程与核心部件配合关系。建模过程中对每个部件的配合公差带都做了隐含的逻辑体现，比如活塞与缸壁的配合间隙、连杆大头与曲轴轴颈的配合间隙、活塞销与销座的配合间隙都符合实际工程设计的公差要求，不是单纯的外观拼凑模型，能直接用于后续的工程图导出、结构有限元分析等后续设计环节。
