双缸蒸汽发动机钢制缸体结构设计

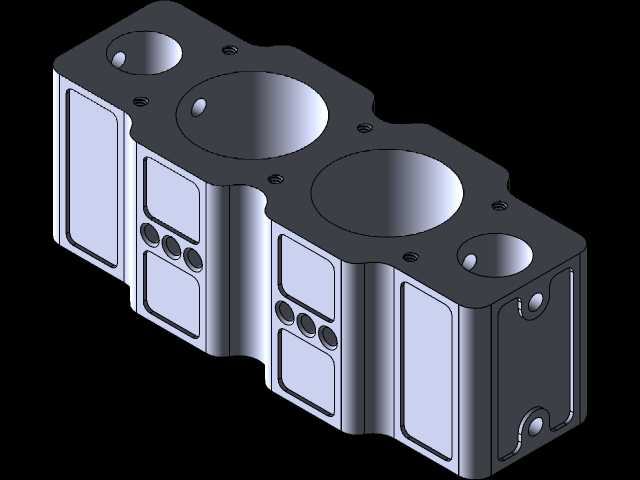

　　在小型固定式蒸汽动力装置、复古动力演示设备以及低压蒸汽驱动的辅助作业机组中，缸体是整台蒸汽发动机的核心承载构件，所有与动力输出相关的配气组件、活塞连杆机构、密封结构都需要依托缸体完成定位与装配，其结构合理性直接决定整机的运行稳定性、密封可靠性与服役寿命。这款双缸布局的钢制缸体，在设计阶段优先考量了蒸汽介质的承压特性与热变形补偿需求，整体采用一体化铣削成型的结构思路，摒弃了多块拼接式缸体常见的密封面过多、螺栓预紧力分布不均的问题，从毛坯成型阶段就预留了均匀的加工余量，减少后续切削加工过程中产生的残余应力，避免长期在冷热交替工况下出现形变偏移。从结构布局来看，两个缸筒呈平行排布，缸筒内壁的加工精度直接匹配活塞环的配合公差，

　　设计时预留了珩磨工序的余量，保证活塞往复运动时的密封性能，减少蒸汽泄漏导致的动力损耗。缸体顶部的多个沉孔是缸盖安装的定位螺栓孔，孔位的位置度公差严格控制在0.02mm以内，保证缸盖安装后密封平面的平面度满足低压蒸汽的密封要求，避免高温蒸汽从结合面溢出。缸体侧面的方形凸台结构，一方面是为了增强缸筒区域的结构刚度，抵消蒸汽做功时对缸壁产生的侧向推力，减少缸筒形变带来的活塞偏磨问题；另一方面凸台上预留的多组小孔，是配气管路的安装接口，设计时将接口位置集中布置在侧面操作区域，方便后续装配时的管路连接与日常维护，不需要拆解整机就能完成配气组件的检修。缸体两端的轴孔结构是曲轴安装的支撑位，设计时保证两个支撑孔的同轴度要求，

　　让曲轴转动时的径向跳动量控制在允许范围内，减少运转过程中的振动与轴承磨损。在安装边界的设计上，缸体底部的安装平面做了平整化处理，预留了与机架连接的固定孔位，孔位间距匹配通用小型蒸汽机组的机架安装尺寸，不需要额外制作过渡转接板就能完成整机固定，降低配套安装的加工成本。考虑到蒸汽工作过程中会产生冷凝水，缸体结构的最低位置预留了冷凝水排放的接口位置，避免停机后冷凝水积存在缸筒内部造成钢制构件锈蚀，延长构件的维护周期。不同于内燃机缸体需要集成复杂的冷却水道，这款蒸汽发动机缸体因为工作介质本身就是高温蒸汽，缸壁温度整体分布均匀，不需要额外设计冷却流道，因此整体结构更加紧凑，壁厚设计按照1.2倍的额定工作压力做安全余量校核，既保证承压能力足够，

　　又不会因为壁厚过大导致整机重量冗余，适配小型移动式蒸汽动力设备的轻量化需求。在细节处理上，所有的棱边都做了倒角处理，避免装配过程中尖锐边角划伤密封件或者操作工人，所有的安装孔口都做了沉头或者倒角引导，方便螺栓装配时的对中，减少螺栓安装时的偏斜导致的螺纹损伤。缸体侧面的加强筋结构沿着缸筒的受力方向布置，在不增加过多壁厚的前提下大幅提升缸体的整体刚度，避免螺栓紧固时缸体产生形变，影响各个配合面的精度。从实际应用场景出发，这类缸体既可以用于教学演示用的可拆解蒸汽发动机模型，帮助学习者理解往复式蒸汽动力的做功原理，也可以经过严格的耐压测试后，用于小型蒸汽驱动的抽水装置、小型发电机组的动力核心部件，其钢制材质的抗冲击性能、抗热疲劳性能远优于铸铁材质的同规格缸体，在频繁启停的工况下适应性更强。设计过程中还充分考虑了加工工艺性，所有的加工面都尽量布置在同一装夹工位能够完成的区域，减少铣削加工过程中的装夹次数，降低装夹误差带来的精度偏差，同时也能减少加工工时，降低构件的制造成本。对于三维建模从业者而言，这类缸体模型的建模过程需要重点关注各个孔位的位置度约束、配合面的公差设定，以及装配干涉的提前排查，比如活塞运动到上下止点时是否会与缸体内部结构产生碰撞，螺栓安装时是否会与周边的管路接口产生空间冲突，这些细节都需要在建模阶段通过运动仿真提前验证，避免后续实际加工装配时出现问题。
