M10规格环形吊具紧固件结构设计

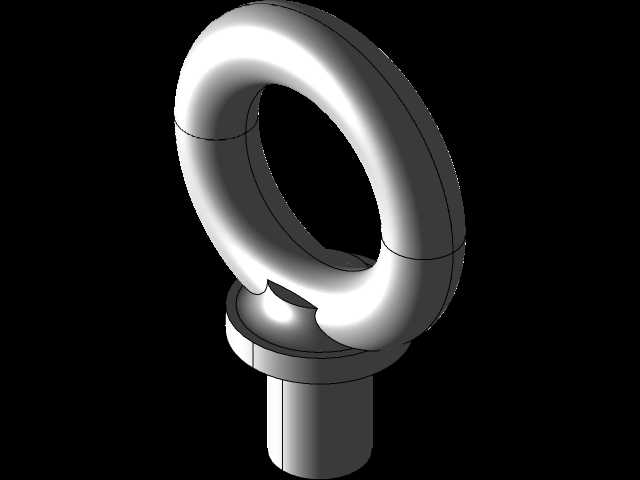

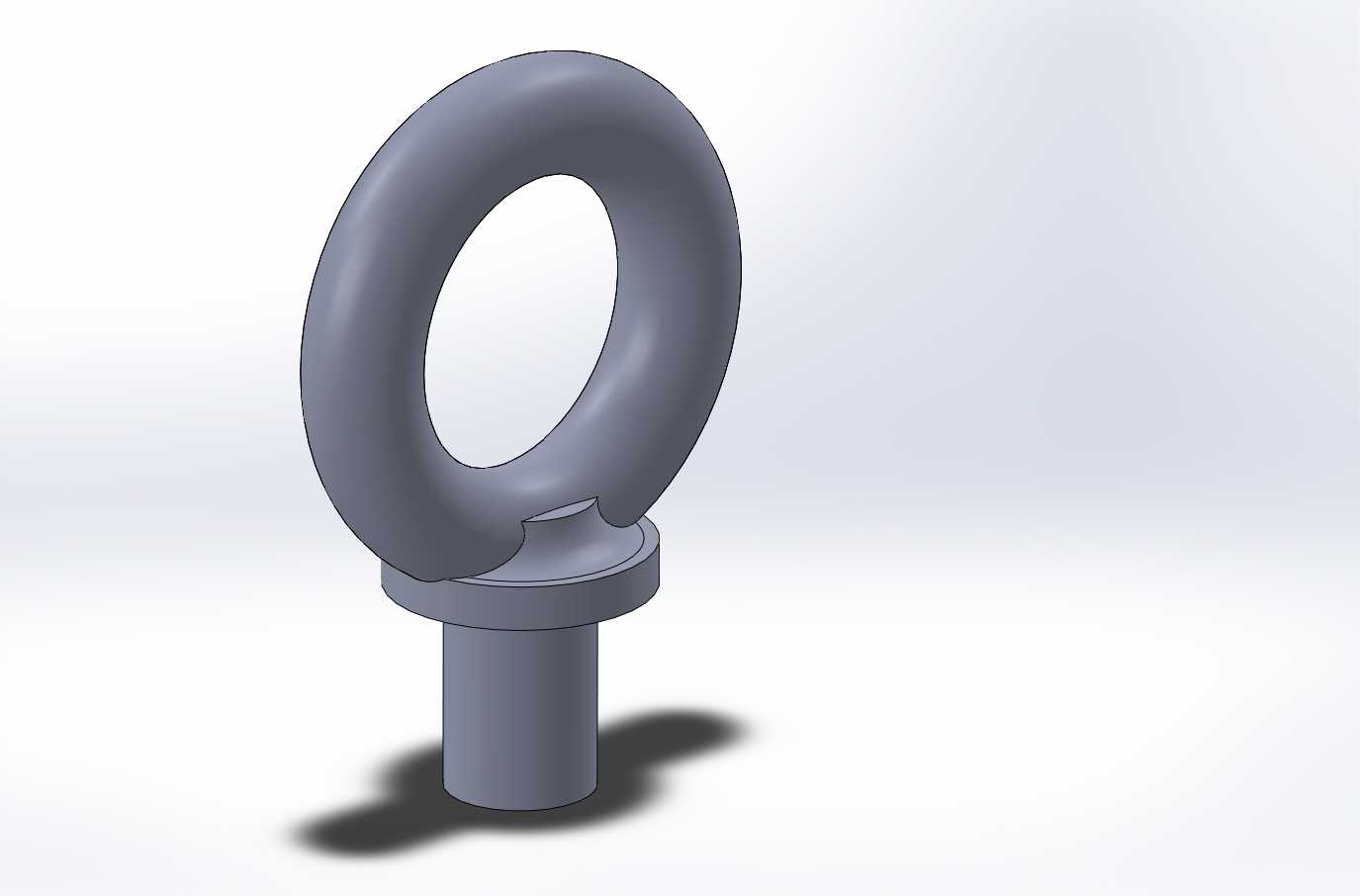

　　在车间日常吊装作业、小型设备转运、工装夹具挂载的场景里，这类环形吊栓是出镜率极高的受力连接件，很多一线装配人员在做小吨位工件起吊时，第一时间会选这类结构成熟的吊点零件，它不需要复杂的配套锁具，直接拧入工件预制的螺纹孔就能形成可靠吊点，大幅缩短吊点布置的准备时间。从结构细节来看，这款吊环采用整体锻造式的环形握持段，环体内壁做了均匀的圆弧过渡，没有尖锐的棱角，既可以避免吊装时钢丝绳、卸扣等索具被应力切口割损，也能让索具在环内有一定的活动余量，适配不同角度的起吊受力，不会因为吊点角度偏斜出现局部应力集中的问题。环体下方的承力台肩做了平整的端面加工，当螺栓拧入工件螺纹孔到位后，台肩端面会完全贴合工件的安装面，

　　把起吊时的轴向拉力均匀分散到接触面上，避免螺纹段单独承受全部弯矩，这也是很多新手设计吊点时容易忽略的细节——如果没有足够的承压台肩，螺纹根部很容易在斜向拉力下出现断裂失效。下方的螺柱段采用标准M10公制粗牙螺纹，牙型角60度，螺距1.5mm，这个规格是机械装配里最通用的螺纹尺寸之一，绝大多数小型设备的壳体、工装板、焊接结构件上都能找到适配的预制螺纹孔，不需要额外做特殊的螺纹加工，安装时只需要用标准扳手卡住台肩下方的光杆段或者环体根部，就能按照规定扭矩拧紧，不需要额外定制专用工装。从安装边界来看，这款吊环拧入工件的有效螺纹深度需要保证不小于12mm，对应的工件安装面需要预留直径不小于22mm的平整接触区域，保证台肩能完全贴合无悬空；环体的外径尺寸控制在36mm左右，环内的通透空间直径约22mm，能够顺利穿过直径10mm以内的钢丝绳、卸扣销轴或者吊装带挂钩，适配常规的小型索具规格。设计这类吊环零件的时候，首先要明确的是受力方向的限制：这类一体式吊环主要承受垂直方向的轴向拉力，当起吊角度偏离垂直方向超过30度时，额定载荷会出现明显折减，所以在建模阶段就需要把环体和螺柱的衔接位置做加大圆角处理，圆角半径不小于3mm，避免衔接位置的应力集中，同时环体的截面采用正圆形截面，截面直径约8mm，保证环体在承受额定拉力时不会出现开口变形。很多现场使用的失效案例都出在衔接位置的加工缺陷上，如果建模时忽略了过渡圆角，后续加工哪怕留了一点刀痕，

　　在反复起吊的交变载荷下很容易从刀痕位置萌生疲劳裂纹，最终出现断裂坠物的风险。另外，台肩下端面和螺柱轴线的垂直度公差需要控制在0.1mm以内，不然拧紧后台肩会出现单侧贴合，受力时会产生额外的倾覆力矩，时间长了会把工件上的螺纹孔拉变形，甚至把螺柱掰断。在实际设备装配场景里，这类吊环不仅用于起吊转运，很多时候也会作为设备长期固定的挂载点使用，比如在小型机床的机身顶部安装这类吊环，后期设备移位、车间调整布局时不需要重新焊接吊点，直接挂索就能起吊；还有一些自动化线的小型工装板上，会在对角位置安装两个同规格的吊环，配合平衡吊具实现工装板的快速切换，比焊接吊耳的灵活性高很多，不需要的时候也可以直接拧下，不会突出工件表面影响后续装配。

　　建模过程中需要注意，环体的中心轴线和螺柱的轴线要保证重合，偏差不能超过0.2mm，不然起吊时吊点会出现偏载，工件起吊后会发生倾斜，增加吊装的操作风险；环体内壁的表面粗糙度要控制在Ra3.2以内，减少索具和环体接触时的磨损，延长索具和吊环本身的使用寿命。和焊接式吊耳相比，这种螺纹连接的吊环通用性更强，不需要在工件上做焊接作业，不会因为焊接热应力导致工件变形，尤其适合已经加工完成的精密零件吊装，不会破坏工件的表面精度和热处理状态。在做选型匹配的时候，需要根据工件的实际重量选择对应规格的吊环，M10规格的吊环额定垂直起吊载荷通常在0.5吨左右，完全满足小型机床附件、工装夹具、轻型结构件的吊装需求，安装时要注意清理螺纹孔内的铁屑、油污，保证螺纹啮合到位，不能靠台肩强行挤压贴合，避免螺纹出现乱牙、滑牙的问题。
