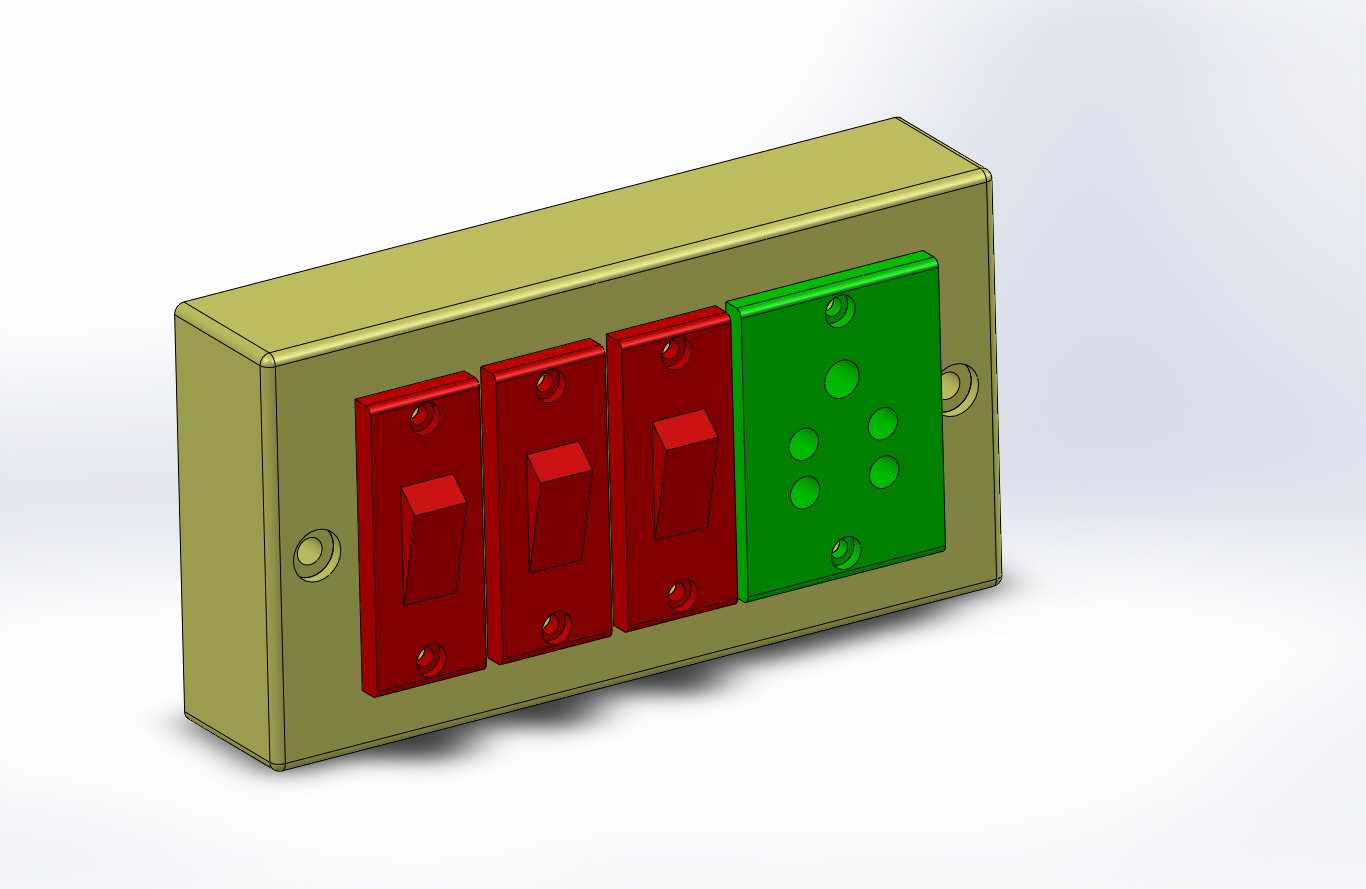

CA6140车床控制面板安装支撑构件

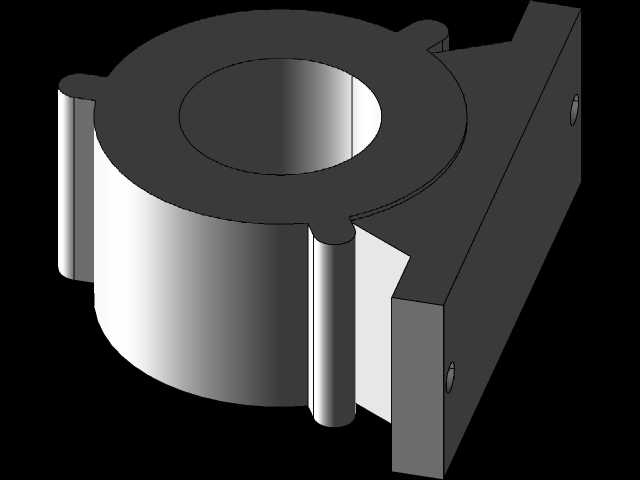

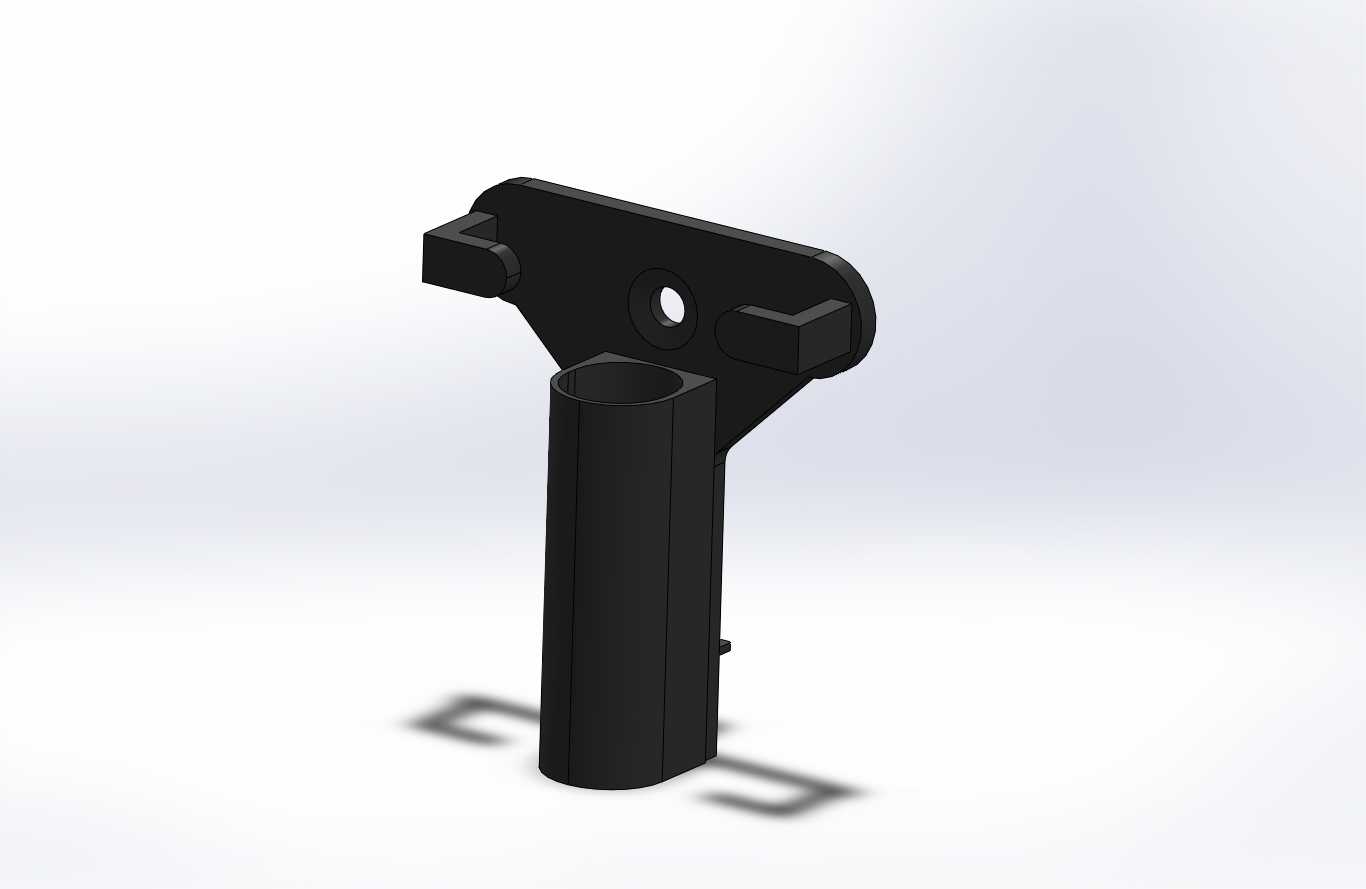

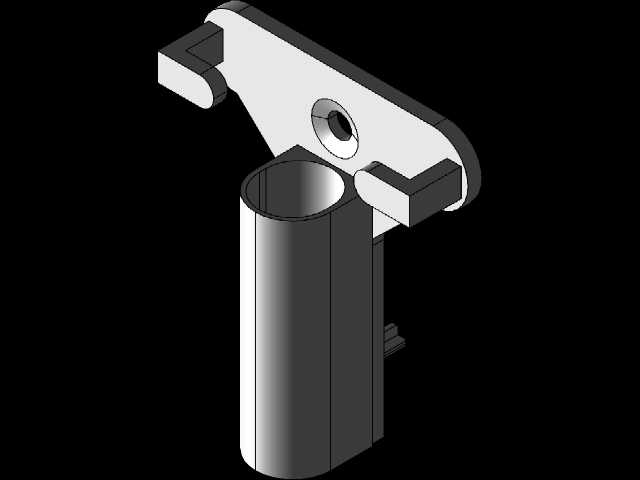

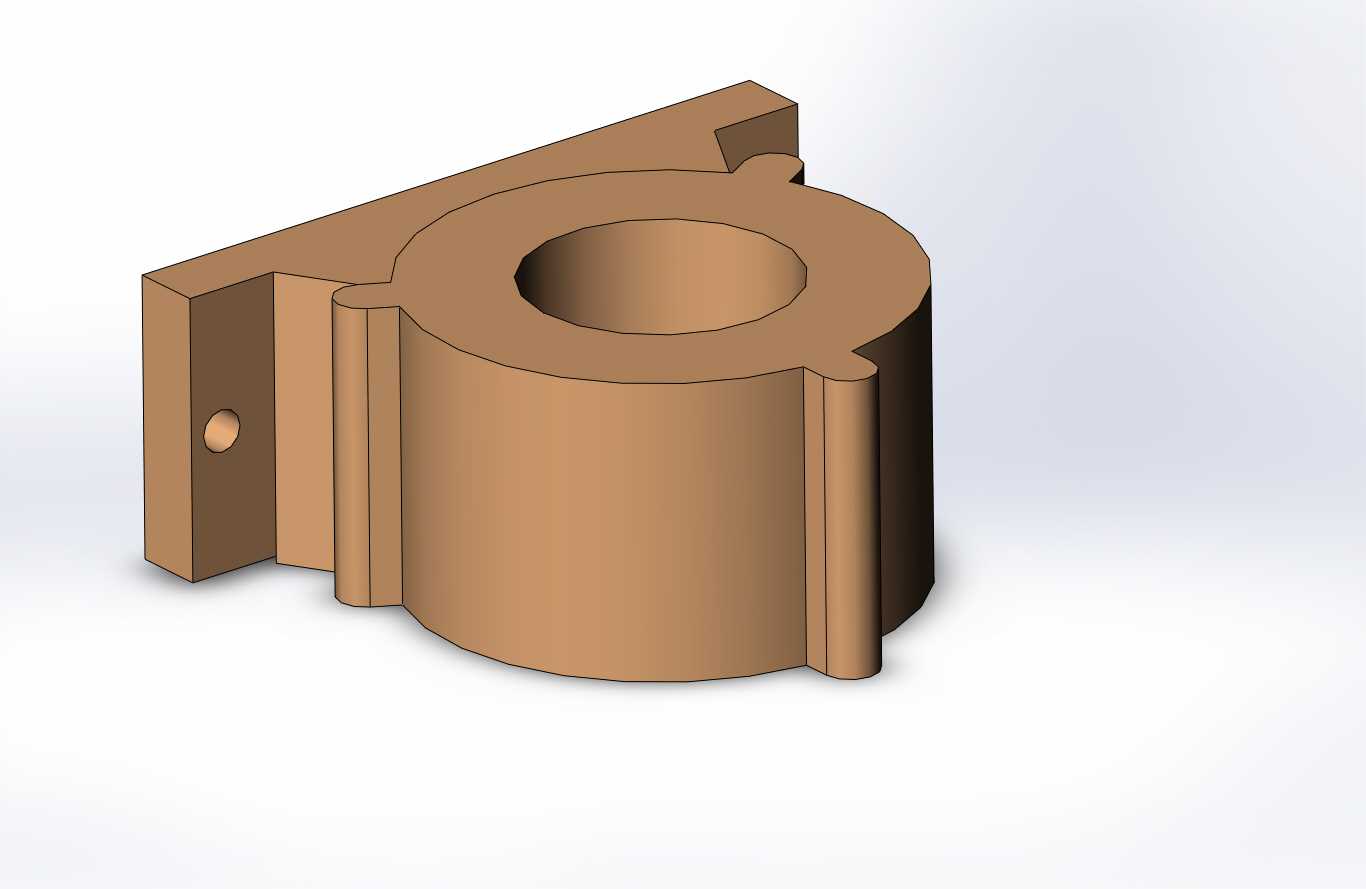

　　这套构件的设计初衷，是解决普通卧式车床操作侧面板的固定、走线与操作姿态适配问题，在CA6140这类通用卧式车床的改造、备件替换场景中，这类支撑件往往是最容易被忽略却直接影响操作体验的部分。从结构布局来看，构件分为上部安装法兰板与下部竖向套筒两个核心功能段，上部的异形平板并非随意裁切的轮廓，两侧延伸出的带卡扣凸台是为了卡入车床床身侧方的预设卡槽，不需要额外在床身焊接支座，就能完成初步定位，平板中心开设的同轴通孔是主锁紧螺栓的过孔，装配时螺栓穿过该孔拧入床身预设的螺纹基座，配合两侧卡扣的限位，能完全避免面板总成在操作按压时出现偏转、晃动。下部的竖向套筒是整个构件的受力主体，套筒的内孔尺寸匹配操作面板的支撑立杆外径，

　　立杆插入套筒后可以通过侧壁的紧定螺钉锁止高度，现场调试时操作工可以根据自身站立操作的习惯，调整面板的整体高度，不需要弯腰或者抬手够操作按钮，长期作业的疲劳度能明显降低。套筒与上部法兰板的衔接处做了加厚的过渡筋，很多简易替换件在这里只做薄边焊接，频繁调整面板角度或者长期受按钮按压力之后，焊缝位置很容易出现开裂，这套结构把衔接段做成一体成型的实体加厚区，受力路径从法兰板的安装面直接顺着筋板传递到套筒外壁，没有应力集中的尖角缺口。安装边界方面，上部法兰板的外轮廓宽度控制在车床侧方安装位的预留间隙内，不会和溜板箱移动的行程轨迹发生干涉，两侧凸台的卡扣厚度和床身卡槽的间隙配合公差控制在零点几毫米级别，装配时徒手就能卡入，不需要敲击修正，

　　下部套筒的轴向长度预留了足够的立杆调节行程，即便不同批次的操作面板立杆长度存在小幅偏差，也能兼容适配。实际车间场景里，老式CA6140车床的原控制面板支架很多年久锈蚀，螺栓锈死之后无法调整角度，替换这套构件的时候不需要对床身做二次加工，直接利用原有的安装孔位就能完成换装，套筒的内壁预留了走线的空腔，面板的控制线缆可以从立杆内部穿入，顺着套筒侧壁的出线槽引出接入车床的电气柜，避免线缆裸露在外被切屑刮破、被切削液浸泡老化。结构设计阶段也考虑了铸件的成型工艺，所有转角位置都做了铸造圆角，没有出现壁厚突变的位置，浇铸的时候不会出现缩孔、冷隔缺陷，后续机加工只需要铣平法兰的安装贴合面、铰好中心通孔、镗磨套筒内孔就能完成成品，加工工序非常简洁。

　　日常维护时，松开套筒侧壁的紧定螺钉就能转动面板的朝向，换工件、清理切屑的时候可以把面板转到不干涉操作的角度，维护完成再转回操作位锁止，不需要拆卸整个构件，在中小批量零件加工的普通车削车间，这类兼顾安装便捷性、调节灵活性与结构强度的支撑构件，能大幅降低老设备改造的备件成本，也能让操作工位的人机工程合理性得到明显提升，不会出现面板晃动感、操作时支架形变的问题。
