哈雷戴维森115mm行程38mm孔径空气悬架

　　在重型巡航摩托车的底盘改装与原厂悬架升级场景中，空气悬架类部件的适配性直接决定骑行过程中的滤震表现、车身高度调节效率以及不同载荷下的行驶稳定性，这款适配哈雷戴维森车型的空气悬架部件，核心行程参数为115mm，安装接口孔径为38mm，是针对巡航车重载、长距离骑行需求设计的专用悬架组件。从实际使用场景来看，这类空气悬架主要承担两个核心功能，一是在骑行过程中过滤路面传递的颠簸冲击，替代传统螺旋弹簧悬架提供更线性的阻尼支撑，二是通过充放气调节悬架整体高度，满足停车时降低车身方便落脚、行驶时升高悬架提升通过性的实际需求，尤其适配哈雷车型常见的双人骑乘、加装边箱尾箱后的重载工况，避免传统弹簧悬架在载荷变化后出现预载不适、滤震生硬的问题。

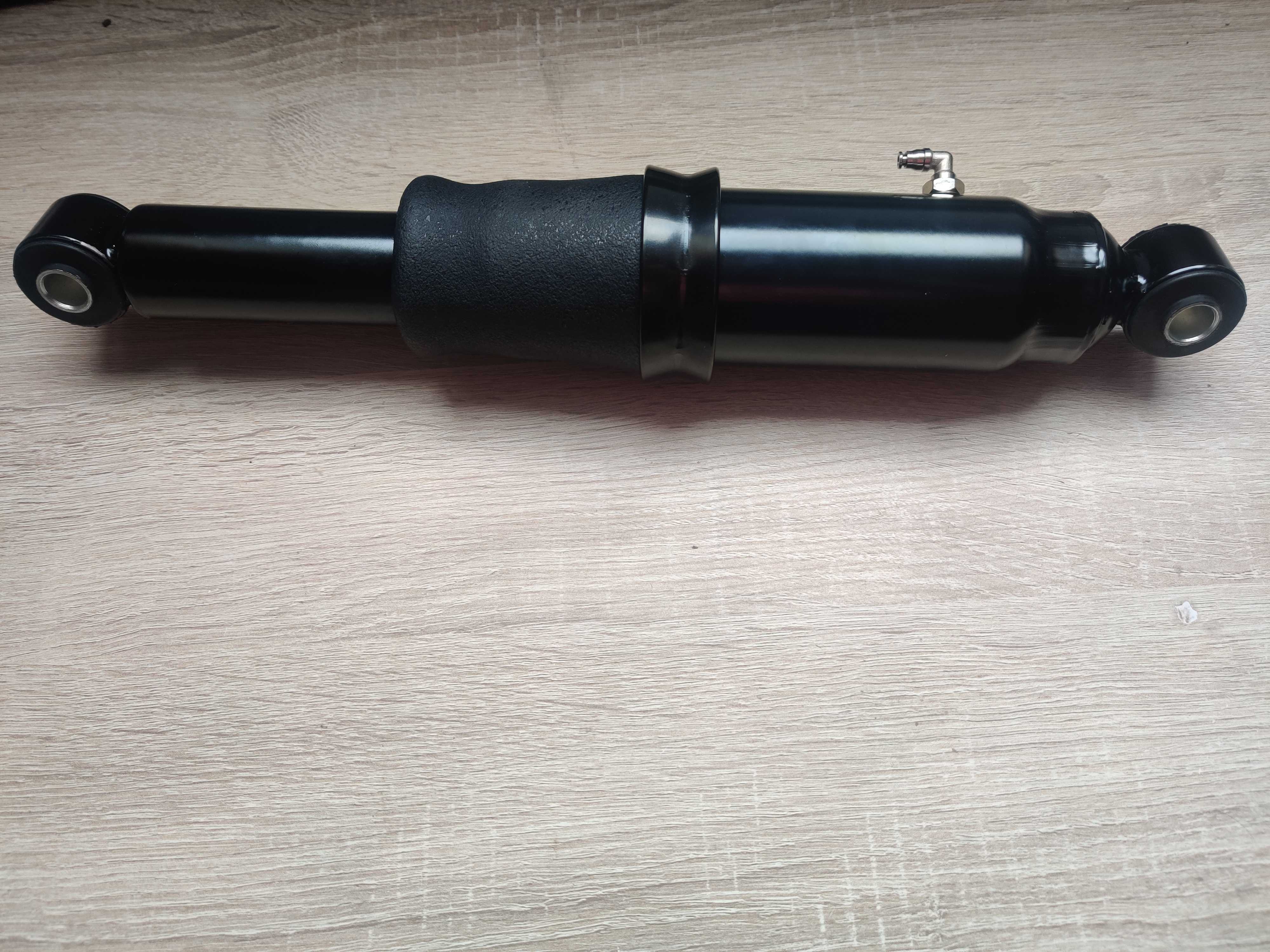

　　从结构设计思路来看，这款悬架采用上下对称的安装接口布局，两端的连接端均设置了适配38mm孔径的安装位，安装时可直接匹配原车悬架的固定点，不需要额外制作转接支架，降低改装与替换的装配难度。主体采用多层叠式的橡胶气室结构，配合内部的阻尼芯体实现支撑与减振的双重作用，气室的密封结构采用多道唇边密封设计，能够在长期充放气循环、户外温差变化的工况下保持稳定的气密性，避免出现慢漏、泄压的问题。中间的金属支撑段采用阶梯式变径结构，既能够保证气室完全伸展时的结构强度，避免侧向力作用下出现气室弯折变形，又能在悬架压缩时为气室提供足够的收纳空间，保证115mm的有效行程不被结构干涉。从安装边界尺寸来看，悬架完全闭合时的中心安装距为245mm，完全伸展打开时的中心安装距为360mm，这个尺寸区间刚好匹配哈雷戴维森多款巡航车型的后悬架安装空间，安装时不需要对车架、后摇臂的原有结构进行切割或焊接，只需要替换原有悬架部件，连接气路控制系统即可完成装配。在实际选型匹配过程中，需要重点核对安装孔径与安装距的适配性，38mm的安装孔径对应原车固定螺栓的直径规格，若孔径不匹配会出现安装间隙，长期骑行过程中容易出现连接位松动、异响甚至结构脱落的风险；而安装距的行程范围则决定了车身高度的调节区间，闭合状态245mm的安装距可以将车身降到足够低的位置，满足停车时骑手双脚平稳着地的需求，尤其适合身高偏低的骑手在城市拥堵路况下使用，伸展状态360mm的安装距则可以在高速行驶、

　　非铺装路面通行时提供足够的悬架行程，过滤大幅度的路面起伏，避免悬架打底造成的车身弹跳。从功能特性来看，这款空气悬架的支撑刚度会随气室内部气压变化线性调整，骑手可以根据自身骑乘习惯、载荷重量调整充气压力，单人轻载时降低气压获得更柔软的滤震表现，双人重载、携带大量行李时提高气压获得足够的支撑性，避免车辆过弯时出现侧倾过大、悬架压缩过度的问题。和传统的螺旋弹簧可调悬架相比，这种空气悬架的调节过程不需要手动调整预载环，只需要通过外接的气泵与控制阀即可快速调整高度与刚度，操作便捷性更高，同时气室本身的弹性特性可以过滤掉路面传递的高频小幅振动，长途骑行时的舒适性表现更优。在三维建模层面，这款模型完整还原了悬架的所有外部结构特征，

　　包括上下安装端的连接结构、气室的多层褶皱形态、中间支撑段的阶梯轮廓，建模过程中严格按照实际尺寸比例搭建，所有安装位的尺寸、行程对应的伸缩位置都和实物保持一致，既可以用于改装方案的虚拟装配验证，提前核对安装空间是否存在干涉，也可以用于摩托车底盘结构的教学演示、改装方案的效果展示。需要注意的是，这类空气悬架在实际装配时，上下安装位的同轴度需要控制在合理范围内，若安装后存在侧向偏角，会导致气室在伸缩过程中出现偏磨，大幅缩短密封件的使用寿命，因此在虚拟装配阶段就需要通过模型核对安装位的角度偏差，提前调整安装支架的角度，保证悬架工作时处于垂直受力的状态。另外，气路接口的位置在模型上也做了对应还原，布置气路时可以参考模型的接口位置预留走管空间，避免气路与后轮、挡泥板等周边部件出现运动干涉，保证悬架在全行程伸缩过程中气路不会被挤压、拉扯。
