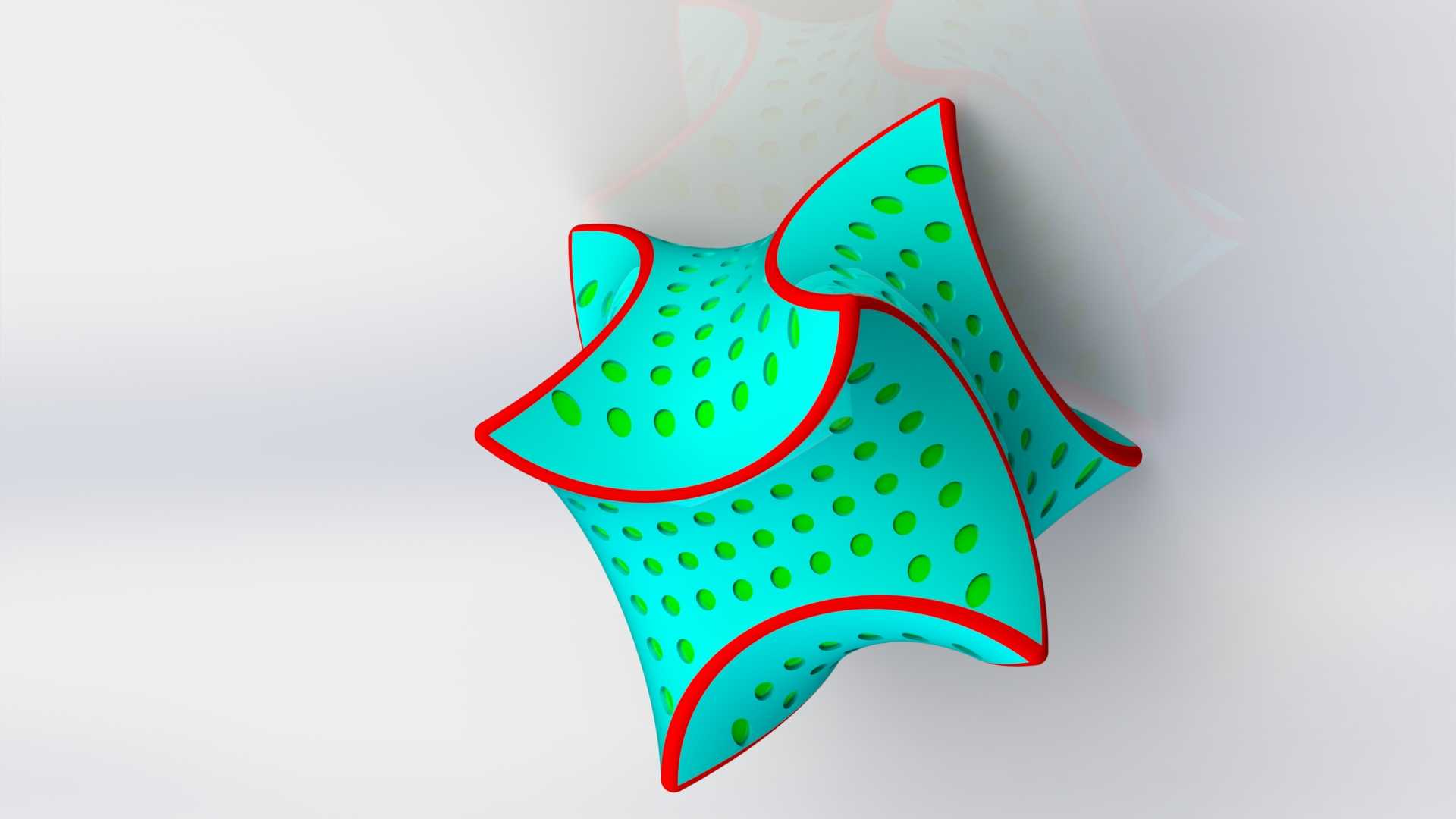

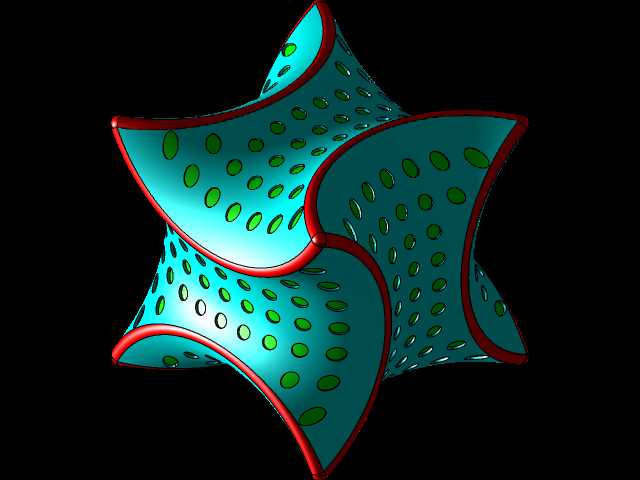

多孔镂空扭曲曲面异形结构件

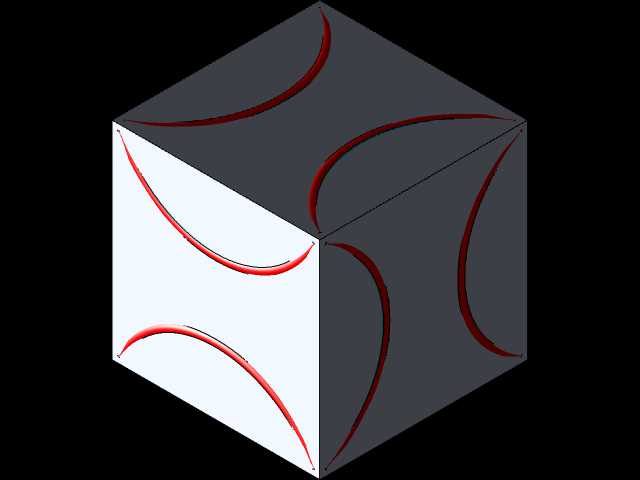

　　这类带均匀排布通孔的扭曲曲面构件，在流体混合腔体、特种消声单元、轻量化承载结构、文创工业装置的设计场景中有着较高的应用频次，区别于常规规则回转体或平面拼接结构，其连续扭转的曲面形态能够在有限的安装空间内，大幅提升介质接触面积或是结构的视觉表现力，同时均匀分布的通孔可以在保证结构刚性的前提下，有效降低整体构件重量，兼顾流体通过性或是声学阻尼需求。从实际工程落地的角度看，这类构件的设计核心首先要明确安装边界的约束条件，通常这类异形扭曲件的外接轮廓会被限制在正六面体的包络空间内，四个扭转收边的端点需要和对接的安装基座定位点完全重合，避免后续装配出现干涉，设计时需要先确定中心扭转轴线的走向，再根据扭转角度的需求，

　　确定曲面在不同截面位置的轮廓偏移量，保证曲面过渡过程中没有曲率突变，防止后续加工或者3D打印过程中出现应力集中的问题。曲面构建完成后，通孔的排布需要贴合曲面的法向方向，保证每个孔的轴线都垂直于所在位置的曲面切面，避免出现斜孔导致的壁厚不均，尤其是在曲面扭转幅度较大的区域，需要逐一校核孔位之间的最小壁厚，确保壁厚值满足所选加工工艺的最小要求，比如采用注塑工艺时壁厚不能低于1.2mm，采用金属3D打印时壁厚不能低于0.8mm，防止成型过程中出现结构破损。这类构件的功能特性需要结合具体应用场景调整参数，如果用于流体混合场景，通孔的孔径可以根据介质颗粒度调整，曲面的扭转角度可以设置为90度到180度之间，让流体通过时能够顺着曲面形成旋流，提升混合效率；如果用于轻量化装饰承载场景，曲面的壁厚可以适当降低，通孔的排布密度可以适当提升，在保证视觉通透感的同时，满足静态承载的强度要求。设计过程中需要注意曲面的连续性，所有拼接的曲面都要达到G2连续的标准，避免出现棱边或者折角，一方面是减少应力集中点，提升结构的抗疲劳性能，另一方面如果是外观件的话，能够保证表面处理后的质感均匀，不会出现光影断层。在确定安装边界时，需要预留出对接结构的安装余量，比如四个收边位置如果是和其他构件粘接或者螺栓连接，需要在端面位置设计出定位止口，保证装配时的同轴度或者位置度，止口的深度通常设置为2到3mm，配合公差根据加工工艺选择，注塑件采用H7/h6的间隙配合，

　　金属机加工件可以根据装配需求选择过渡配合。另外这类扭曲结构的壁厚需要保持均匀，避免出现局部壁厚过大导致的缩痕或者打印过程中的翘曲问题，曲面加厚的时候要注意偏移方向的一致性，防止出现曲面自相交的问题，加厚完成后需要对整个实体进行干涉检查，确认内部没有重叠或者破面。对于需要做表面处理的场景，比如阳极氧化或者喷漆，曲面的圆角过渡要足够顺滑，所有孔位的边缘都要做0.2mm左右的倒角，去除毛刺的同时，避免表面处理时出现积液或者涂层不均的问题。如果是用于流体工况，还需要校核曲面的承压能力，根据工作压力的大小调整壁厚和孔位的排布密度，必要时可以在曲面内侧增加隐形的加强筋，加强筋的走向要顺着曲面扭转的方向，避免影响流体的流动路径，

　　同时加强筋的厚度不能超过主壁厚的0.8倍，防止出现表面缩痕。这类异形曲面结构的设计，难点在于平衡造型需求和工程可制造性，很多时候过于追求扭曲的视觉效果，会导致曲面出现倒扣或者无法脱模的问题，所以在设计初期就要同步考虑加工工艺的限制，如果采用注塑工艺，需要确认分型面的位置，保证扭曲曲面能够顺利脱模，必要时可以采用滑块或者镶件结构来处理倒扣区域；如果采用3D打印工艺，需要确认支撑的添加位置，尽量把支撑设置在非外观面或者孔位内部，减少后续后处理的工作量。从结构强度的角度看，连续的扭曲曲面本身就具备比平面结构更好的抗扭和抗冲击性能，均匀分布的通孔在减重的同时，也能够打断应力的连续传递，避免裂纹在曲面表面快速扩展，所以这类结构在承受交变载荷的场景下也有不错的表现，比如部分特种减震单元的内部承力件就会采用类似的结构形式。设计时还要注意构件的整体重心位置，尽量让重心和扭转轴线重合，避免在动态工况下出现偏心震动的问题，尤其是用于旋转部件的场景，需要做动平衡校核，根据校核结果调整局部的壁厚或者孔位大小，保证运转过程中的稳定性。
