医用鲁尔接头精密三维结构设计

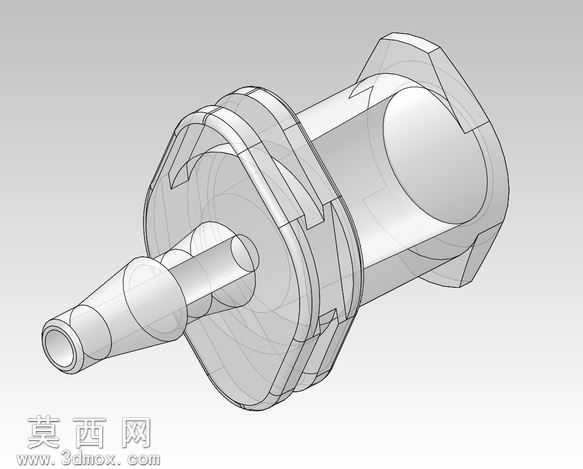

本作品为鲁尔接头的三维参数化建模成果，建模过程严格遵循流体连接件的通用尺寸规范，采用SolidWorks软件完成全特征构建，整体建模逻辑以结构功能性为核心导向。建模初期先完成中心轴线的基准搭建，以回转体特征作为主体结构的基础，通过旋转凸台命令生成接头的核心基体，分别构建出公端的锥度插接段、中部的六角拧动限位结构、以及母端的内腔连接段，各段的同轴度公差在建模阶段通过基准轴约束严格控制，保证后续装配时的对接精度。针对接头中部的防滑拧动结构，采用拉伸切除结合圆周阵列的方式完成六个平面的加工特征构建，平面的尺寸参数匹配标准扳手的夹持规格，同时在棱角处添加了合理的圆角过渡，既避免应力集中问题，也符合实际五金零件的加工工艺要求。在锥度插接段的建模中，严格按照鲁尔接头的标准锥度比例构建外锥面，同时在插接段末端做了微小的倒角处理，模拟实际生产中去毛刺的工艺特征，保证管路插接时的顺畅度，不会划伤配套的软管内壁。接头中部的多道环形凸缘结构，采用旋转凸台的方式逐圈构建，凸缘的高度、间距参数经过反复校验，既能够起到管路插接后的轴向限位作用，也可以增强接头与软管连接后的密封性能，防止流体输送过程中出现渗漏问题。母端的内腔结构采用旋转切除命令完成，内腔的台阶尺寸匹配标准对接接头的外轮廓，在内腔端口处同样添加了导向倒角，降低对接时的对位难度。渲染阶段采用金属哑光材质模拟不锈钢接头的真实质感，对回转面添加了轻微的反射效果，棱角处做了细微的倒角高光处理，同时采用线框叠加实体的显示方式，清晰展示接头内部的通孔结构与各部分的壁厚分布，让观看者能够直观理解接头的流体通道走向。整个模型的所有特征均保留参数化编辑属性，可根据实际使用场景的流量需求、管路尺寸快速调整各段的直径、长度参数，适配不同规格的流体输送管路使用场景，建模过程中所有的工艺特征均还原真实五金零件的加工逻辑，不存在无法落地生产的理想化结构，可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证。
