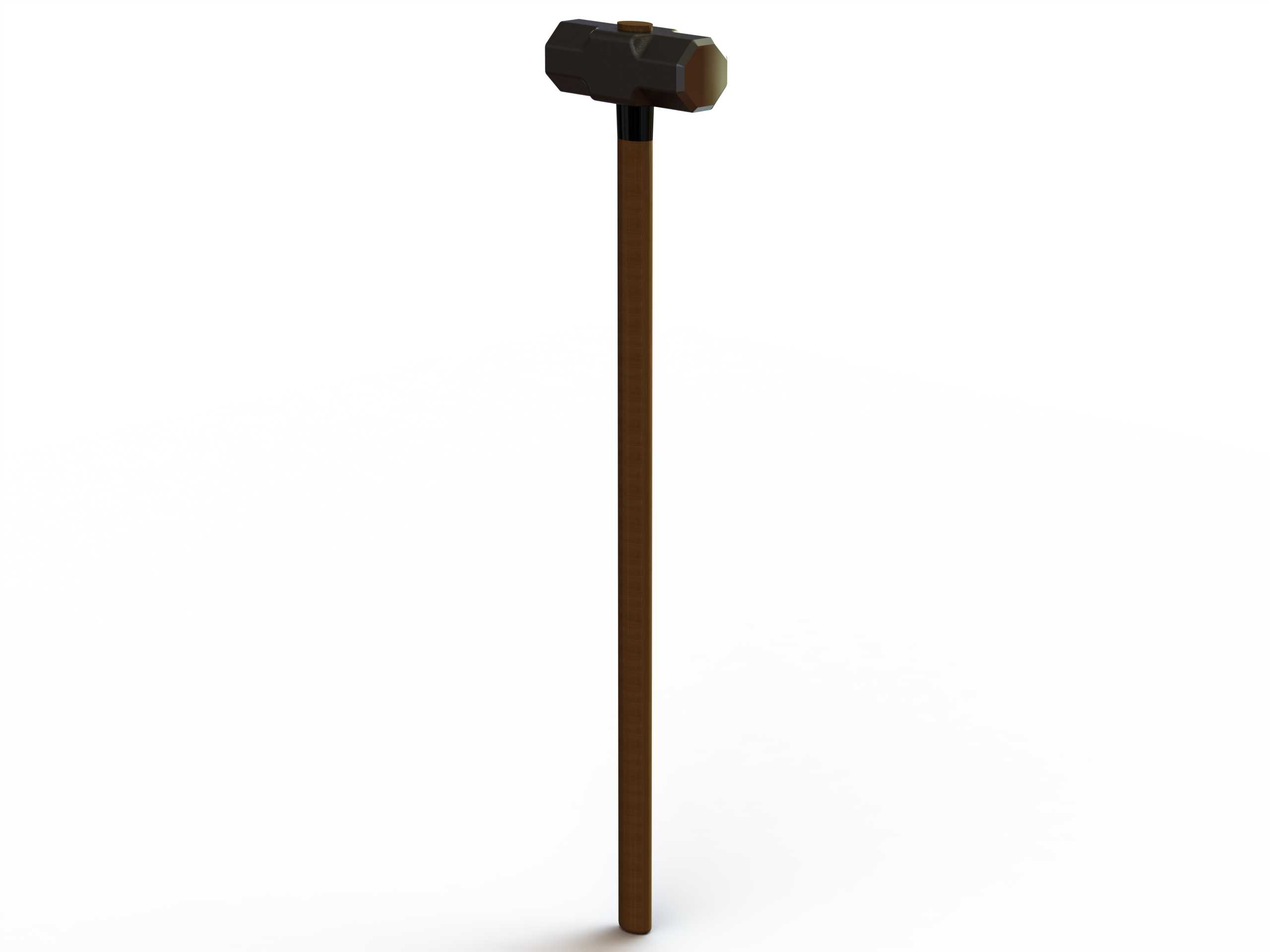

工业级木柄八角大锤结构设计

　　在重型设备检修、金属构件拆装、建筑施工作业、矿山现场维护等场景里，这类木柄大锤是一线作业人员随身配备的基础敲击工具，不同于小型钳工锤的精细作业定位，大锤的核心作用是输出大冲击力的敲击载荷，完成重型部件的对位、锈蚀连接件的冲拆、硬质材料的粗破碎、钢结构安装时的矫正复位等作业，这类工具的结构设计合理性直接关系到作业效率与操作安全，很多现场作业的安全隐患都来自锤体与手柄连接失效、锤头崩裂、手柄断裂这类设计缺陷。从结构设计逻辑来看，锤头部分采用两端对称的八角形打击面设计，相比圆形锤头，八角形的棱边可以在狭窄作业空间里调整敲击角度，不需要完全摆正锤头就能完成有效敲击，打击面做了适当的圆角过渡，避免直角边缘在高频敲击下出现应力崩缺，

　　锤头中部的安装孔设计为带微锥度的通孔，靠近锤顶的一侧孔径略小于手柄插入端，装配时从锤底将木柄打入锥孔，靠木材的挤压变形实现过盈配合，同时在锤顶位置加装金属楔子涨开木柄顶端，进一步锁死锤头与手柄的相对位置，避免作业过程中锤头松脱飞出。木柄部分选用硬杂木材质，这类木材的纤维韧性好，能有效缓冲敲击时的反震力，降低操作人员的手臂疲劳，手柄的截面设计为椭圆形，靠近锤头的位置截面尺寸更大，向握持端逐渐收窄，符合人手握持的人体工学弧度，椭圆形截面也能防止手柄在手中转动，保证每次敲击时锤头的打击面都能正对作业位置，不会因为手柄打滑偏转导致敲击偏斜。从尺寸边界来看，锤头最大宽度170mm，锤头最大直径62mm，整体装配完成后的总高度840mm，

　　这个长度是结合成年男性立姿作业的挥锤半径设计的，既不会因为手柄过短导致挥锤力矩不足、敲击力度不够，也不会因为手柄过长导致操作灵活性下降，在狭窄的设备检修空间里也能正常挥锤作业，锤头的重量配比经过平衡设计，重心落在锤头几何中心位置，挥锤时的动平衡表现稳定，不会出现头重脚轻或者手柄偏重导致的操控费力问题。在实际应用场景中，这类大锤可以配合錾子完成金属板材的切割、混凝土毛面的凿除作业，也可以直接敲击重型机械的地脚螺栓对位、拆卸锈蚀卡死的大型销轴、在钣金作业中矫正厚钢板的焊接变形，相比带减震结构的纤维柄锤，木柄的低温适应性更好，在北方冬季户外作业时不会因为低温变脆断裂，而且木柄损坏后可以现场快速更换，不需要特殊的连接配件，

　　适合野外无补给的作业场景。设计过程中需要重点校核的是锤头安装孔的锥度与木柄的配合公差，锥度过小会导致锁止力不足，使用中容易锤头脱落，锥度过大会导致木柄打入时劈裂，同时锤头的热处理工艺要匹配，打击面的硬度要达到足够的耐磨要求，而锤头芯部要保持适当的韧性，避免整体淬硬导致敲击时崩裂飞溅，木柄的含水率要控制在合理区间，含水率过高使用中会干缩松动，含水率过低木材变脆容易断裂。这类工具的三维建模过程中，需要重点还原锤头与木柄的配合结构，尤其是锥孔的锥度参数、楔子的安装位置，方便后续做装配干涉检查与受力仿真，模型的多边形拓扑结构规整，顶点与面数控制合理，既可以用于工具类产品的结构设计参考，也可以用于作业场景的三维可视化装配、安全培训课件的素材制作，在做虚拟检修仿真时，这类工具模型是场景搭建中必不可少的基础工装元素，能够还原真实作业场景的工具配置，提升仿真场景的真实度。
