机副滑动连接组件结构设计展示

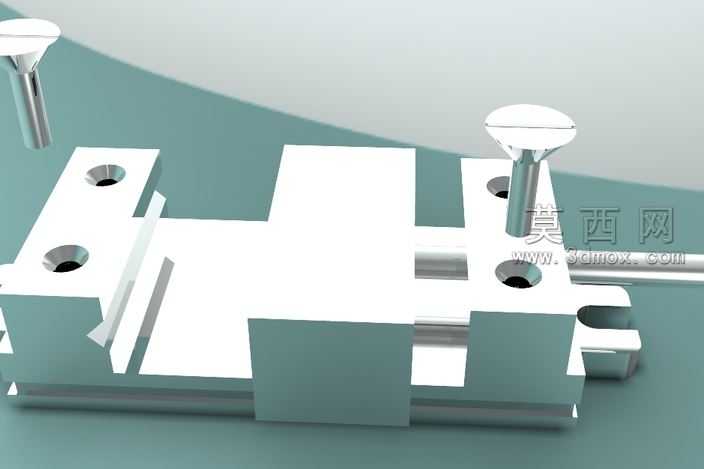

该作品为机副滑动连接组件的三维设计成果，建模阶段采用自底向上的装配设计思路，先分别完成基座主体、滑动嵌块、紧固螺钉等独立零件的参数化建模，对基座上的沉头安装孔、导向滑槽、定位卡槽等特征进行精准尺寸约束，保证各特征的位置公差与形位公差符合机械装配的配合要求。建模过程中对滑动接触面做了等距偏移处理，预留出实际装配所需的滑动间隙，避免后续装配出现干涉问题。渲染阶段采用哑光金属材质模拟构件的金属加工质感，对基座的外露平面做了细微的磨砂纹理处理，还原金属机加工后的表面质感，紧固螺钉的头部做了高光金属材质设置，突出一字槽的加工细节，滑槽内部的接触面做了轻微的反光处理，体现滑动配合面的加工精度。场景布光采用三点布光方案，主光源从斜上方投射，打出构件的主体明暗层次，辅助光源从侧方补光，弱化阴影区域的死黑问题，轮廓光从后方勾勒构件的边缘轮廓，让整体结构的层次更加清晰。结构设计上，该组件采用双导向滑槽的滑动结构，滑动嵌块可沿基座的滑槽做直线往复运动，两侧的沉头孔用于将基座整体固定在安装基体上，顶部的紧固螺钉可在滑动嵌块调整到指定位置后完成锁紧定位，实现滑动调整与位置固定的功能需求。设计过程中重点考量了滑动配合的顺畅性与锁紧后的结构稳定性，对滑槽的导向长度做了优化，保证滑动过程中不会出现偏摆卡顿，螺钉的锁紧位置正对滑动嵌块的顶面，锁紧力可垂直作用于嵌块，保证锁紧后不会出现位置偏移。整体模型的所有特征均做了全参数化约束，可根据实际使用需求调整各部分的尺寸参数，适配不同的安装使用场景，装配过程中添加了完整的配合约束，可直接用于运动仿真验证滑动行程与锁紧效果。
