该调压装置主要应用于城镇燃气管网、工业燃气供给系统的中低压输配环节,直接对接上游供气管道与下游用气设备,核心作用是将上游波动的燃气压力稳定在下游设备允许的工作压力区间,避免压力过高造成燃具损坏、管路泄漏,或是压力不足导致燃烧不充分、供热功率不达标的问题。在实际工业现场,这类调压器常安装在厂区燃气入口总管、车间分支管路调压节点,或是商用燃气锅炉、直燃式加热设备的前端供气段,部分区域调压站的二级调压支路也会选用同规格设备,适配天然气、液化石油气等无腐蚀性气态介质的输送工况。

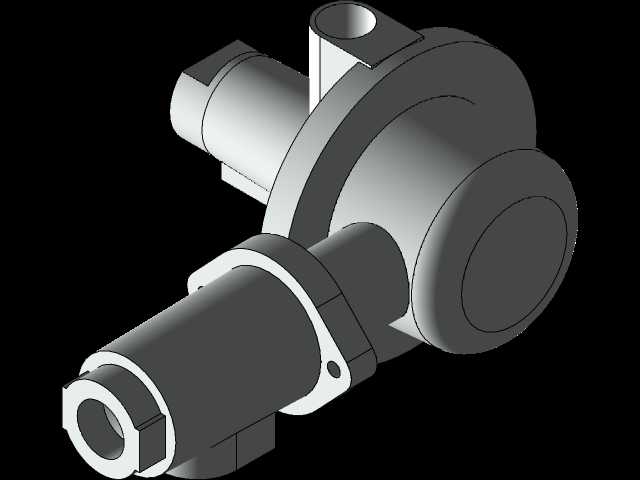

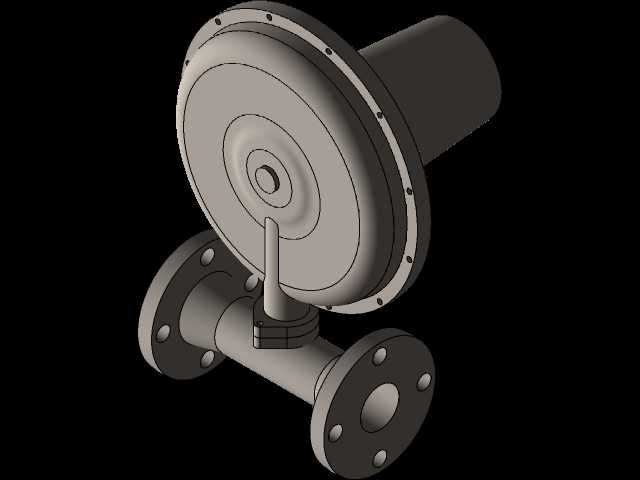

从结构设计来看,装置采用主膜腔与阀体分体式布局,上部的膜片腔为大直径圆盘式结构,内部搭配平衡弹簧与橡胶膜片组件,依靠膜片上下腔的压力差带动阀杆动作,实时调整下部阀口的流通开度,实现出口压力的动态稳压。下部阀体采用双法兰连接结构,进出口法兰的密封面、螺栓孔位均符合通用管路法兰的安装规范,现场安装时可直接与同公称通径的工艺管道对接,无需额外加工过渡连接件。阀体侧部集成了信号取压接口与内置式切断阀组件,当出口压力超出设定的安全阈值时,切断机构会自动锁死阀口,切断介质通路,避免下游管路超压运行,部分工况下可直接外接压力信号管,实现远程压力监测与联动控制。
建模过程中优先还原了设备的实际安装边界,膜腔端盖的紧固螺栓沿圆周均匀分布,建模时严格按照实际螺栓间距排布,避免现场安装时出现螺栓与周边管路支架干涉的问题;阀体进出口法兰的端面距、中心高尺寸均参考实物测绘值设定,确保三维布局时能直接匹配管路走向,不会出现安装后阀件与管道错位的情况。膜片腔下部的阀杆导向部位做了同轴度约束,还原了实际结构中阀杆上下动作的运动轨迹,可直接用于后续的动作原理仿真、拆装模拟演示。

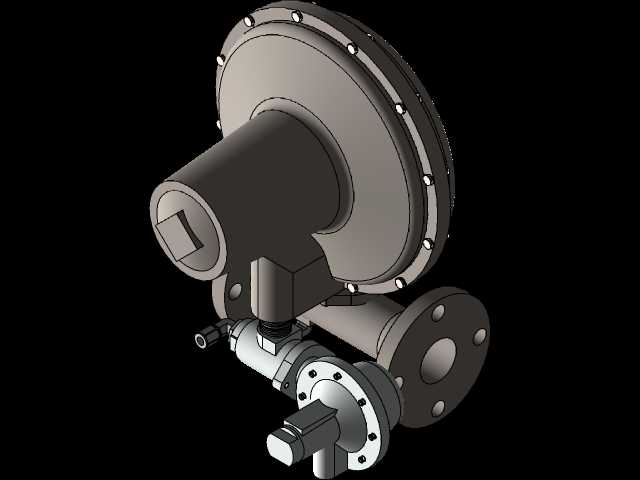

在功能细节设计上,调压器的调压弹簧腔预留了调节螺杆的安装空间,对应现场调试时通过调整弹簧预紧力来改变出口压力设定值的操作需求,模型中还原了调节螺杆的外露长度与锁紧螺母结构,方便工程人员在做设备布置时预留足够的调试操作空间,避免后期维护时扳手等工具无法伸入操作。阀体下部的排污接口、测压接口的位置与尺寸也做了精准还原,现场做管路气密性测试、定期排污维护时,可直接匹配对应的标准接头,无需二次改管。
从流道设计来看,阀体内部的介质流道采用平滑过渡结构,避免直角拐角造成的局部压损过大,阀口部位采用软密封结构,稳压状态下的泄漏量符合燃气设备的密封要求,模型中还原了阀瓣与阀座的配合面结构,可用于后续的流场仿真分析,验证不同开度下的流量特性、压力损失参数。主膜片采用夹布橡胶材质的建模设定,膜片的有效作用面积与弹簧刚度做了匹配性设计,确保在进口压力波动范围0.1-0.4MPa的工况下,出口压力的稳压精度控制在±5%以内,满足工业用气设备的压力稳定要求。
现场安装时需要注意,该调压器需水平安装在水平管段上,膜腔需保持竖直向上的姿态,不可倾斜或倒置安装,否则会影响膜片的动作灵敏度,甚至导致调压失效。安装前需彻底吹扫管路内的焊渣、铁屑等杂物,避免杂物进入阀腔卡滞阀瓣,造成调压失灵;进出口位置需按照阀体上标注的介质流向箭头安装,反向安装会导致设备无法正常调压,甚至引发安全事故。设备周边需预留不小于300mm的操作维护空间,方便后期调整调压参数、更换易损件。日常运维中,需定期检查膜片是否存在老化开裂、阀口密封面是否磨损,连接法兰部位是否有燃气泄漏,确保设备长期稳定运行。
