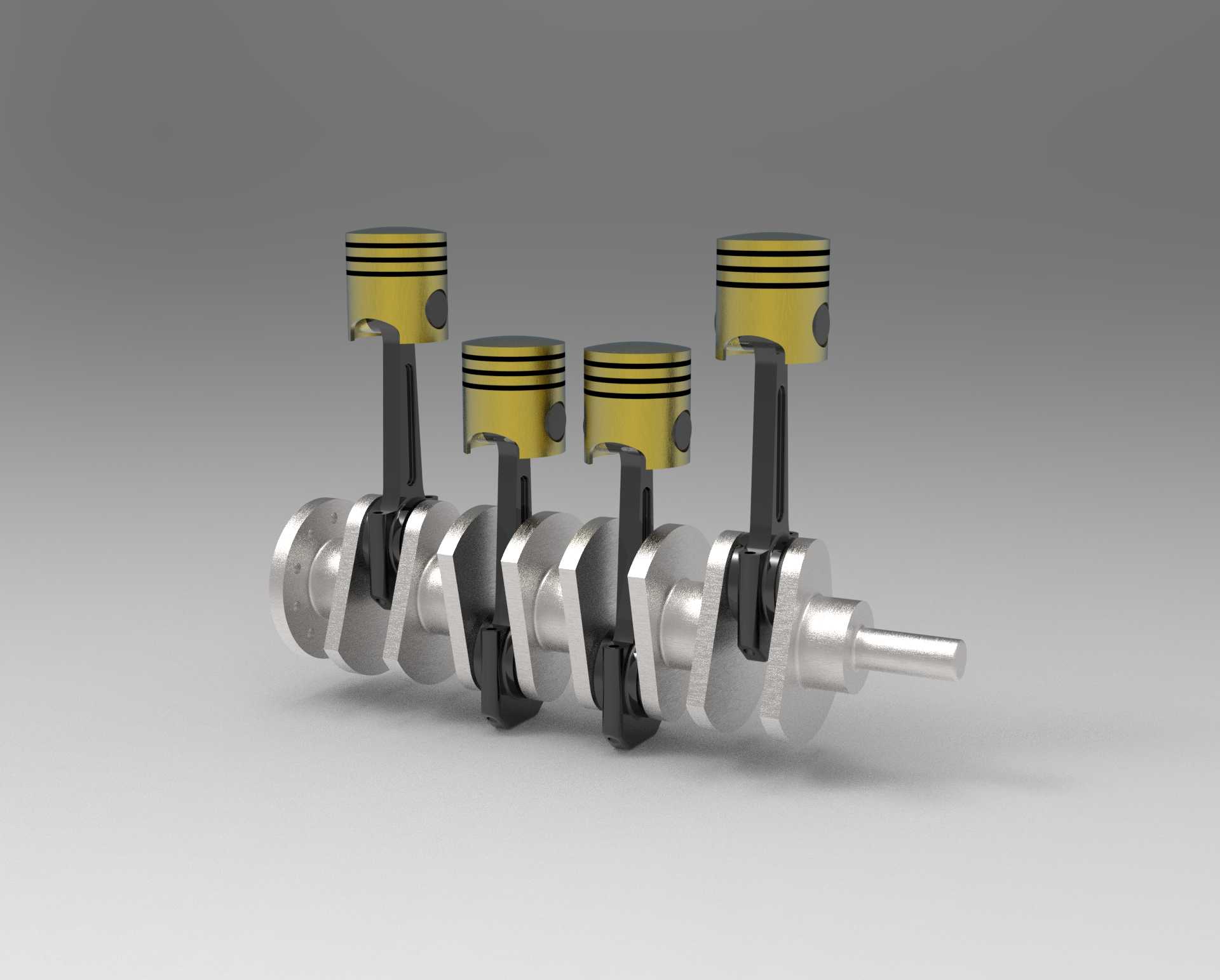

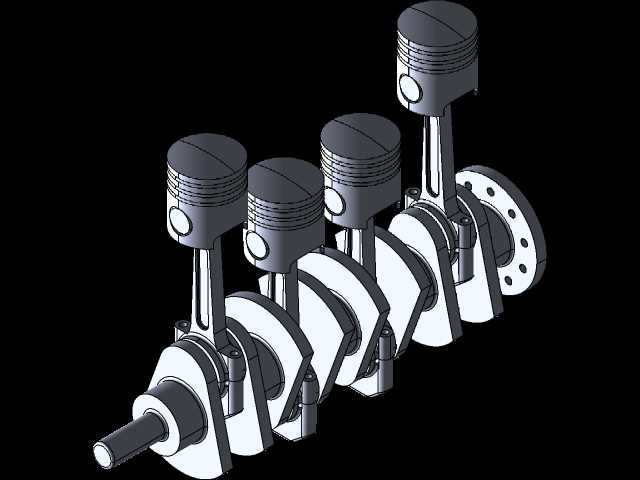

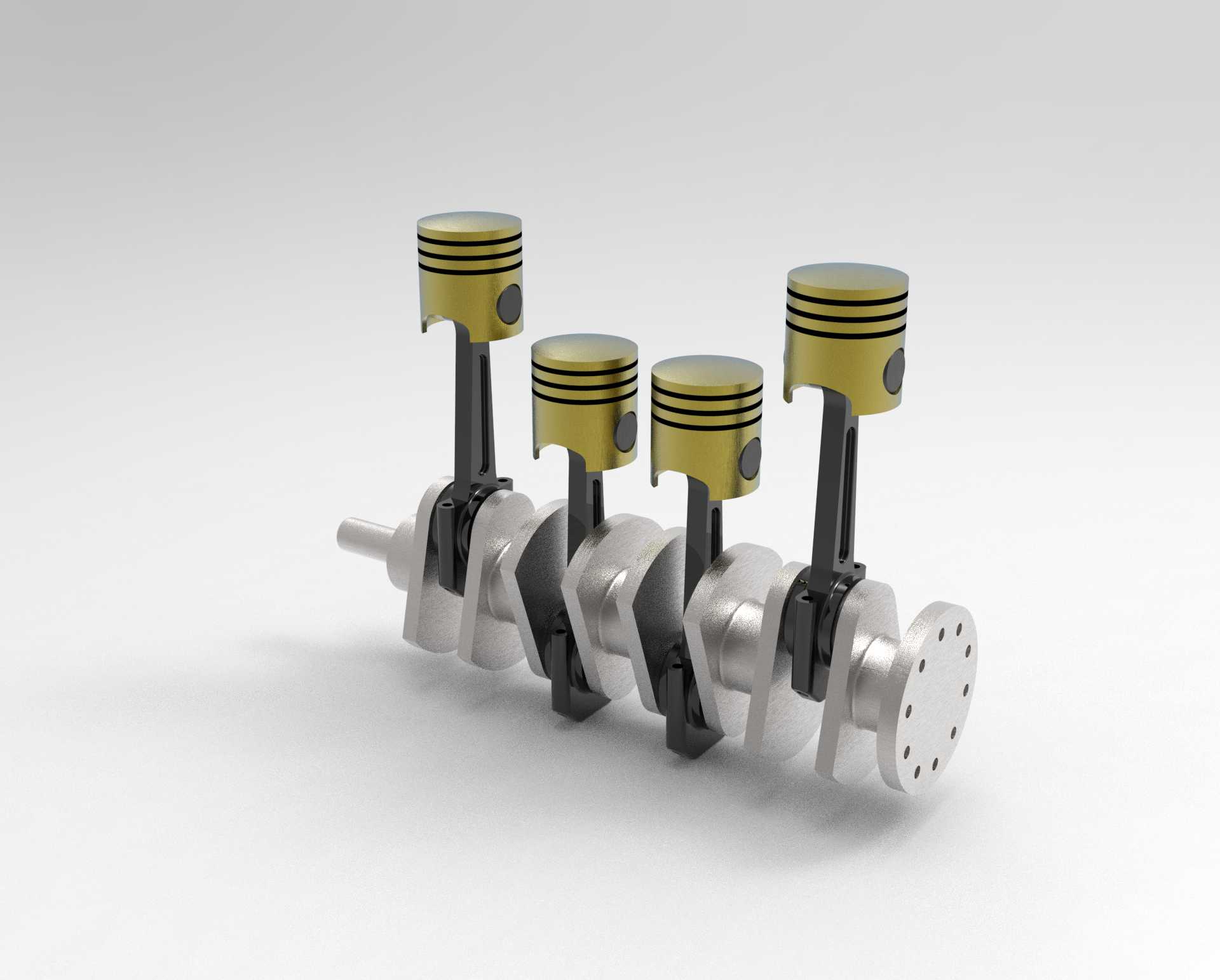

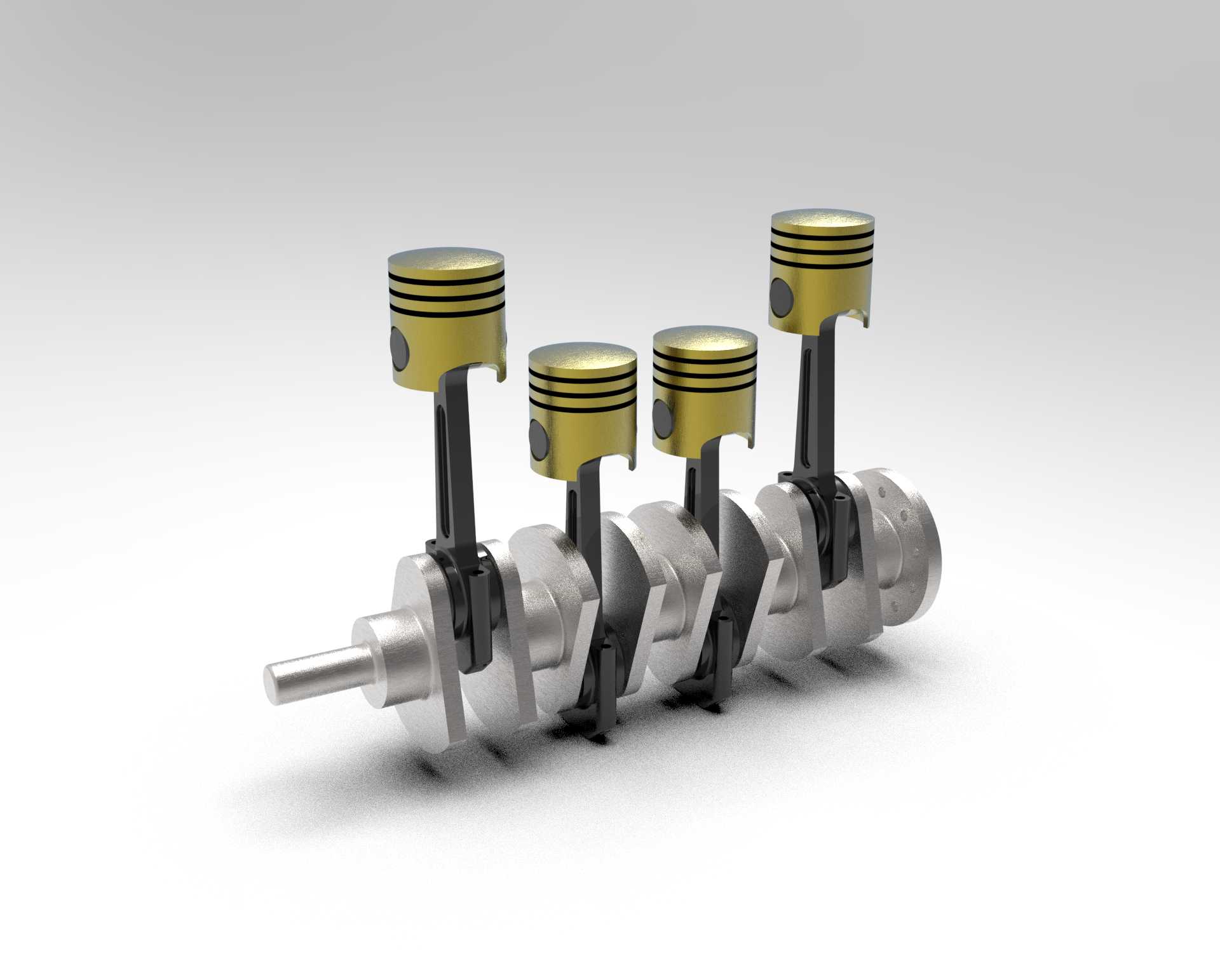

直列四缸发动机曲柄活塞连杆组结构

　　这套曲柄活塞连杆组是直列四缸内燃发动机的核心运动转换部件，承担着将活塞往复直线运动转化为曲轴旋转运动输出的核心功能，是汽油、柴油往复式内燃机实现动力输出的关键结构单元。在实际整机装配场景中，该组件安装于发动机缸体下部的曲轴箱腔内，活塞部分对应嵌入缸体的四个气缸筒内，活塞环与气缸壁形成密封配合，曲轴两端通过主轴承盖固定在缸体的主轴承座上，前端对接正时传动系统与前端轮系，后端连接飞轮与动力输出端，整体安装边界需要匹配缸体的缸心距、主轴承座同轴度、气缸中心线与曲轴主轴颈轴线的垂直度公差要求，装配时需严格控制连杆大头的侧向间隙、曲轴轴向窜动量、活塞在上止点时的凸出高度等关键尺寸参数，避免出现运动干涉、密封失效、异常磨损等问题。

　　从功能特性来看，四个活塞按照预设的点火顺序交替完成进气、压缩、做功、排气四个冲程，做功冲程中燃气爆发产生的压力作用在活塞顶面，通过活塞销传递给连杆，连杆将直线推力转化为曲轴的旋转扭矩，最终通过飞轮端向外输出动力；曲轴的曲柄销采用错角布置，直列四缸机型通常采用1-3-4-2或者1-2-4-3的点火间隔，保证曲轴运转的动平衡性能，降低整机振动水平。设计过程中，首先需要根据目标机型的排量、压缩比、额定功率转速参数确定单缸缸径、活塞行程，以此推导曲轴的曲柄半径，也就是主轴颈轴线到曲柄销轴线的偏心距离，这个参数直接决定活塞的往复运动行程，同时需要匹配连杆的中心距，合理设置连杆比，平衡活塞侧推力、连杆摆动惯性力与整机高度尺寸之间的关系。

　　活塞部分的设计需要兼顾轻量化与结构强度，活塞顶面的形状需要匹配燃烧室的结构形式，环槽部分分别布置气环与油环，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧；活塞销采用全浮式或者半浮式连接方式，保证活塞与连杆小头之间的转动灵活性，同时设置卡环限制活塞销的轴向窜动，避免刮伤气缸壁。连杆部分采用工字形截面结构，在保证足够的抗拉、抗压强度与抗疲劳性能的前提下尽可能降低往复运动质量，连杆大头采用剖分式结构，通过连杆螺栓与连杆盖连接，方便装配时从气缸下端装入曲轴，轴瓦部分采用钢背减磨合金材质，与曲轴的曲柄销形成滑动摩擦副，配合发动机润滑系统输送的压力机油形成油膜，降低运动副的磨损与摩擦阻力。

　　曲轴部分采用整体式锻造或者铸造成型，主轴颈与曲柄销之间设置圆滑过渡的圆角，避免应力集中导致的曲轴断裂失效，曲柄臂上配置平衡块，抵消活塞连杆组往复运动与曲轴旋转运动产生的一阶、二阶惯性力，提升发动机运转的平顺性；曲轴内部钻有贯通的油道，将主轴承道的压力机油输送到各个曲柄销位置，为连杆大头轴瓦提供润滑，部分机型还会通过连杆杆身的油道将机油输送到活塞销位置，实现活塞销的压力润滑，同时对活塞底部进行喷油冷却，降低高负荷工况下的活塞温度。在实际工程应用中，这套结构的尺寸参数需要与整个发动机的外围系统完全匹配，比如活塞的行程决定了缸体的高度方向尺寸，曲轴的输出端法兰尺寸需要匹配飞轮、离合器或者液力变矩器的安装接口，前端的轴颈需要匹配正时链轮、减震皮带轮的安装定位，所有运动部件的运动包络都需要在缸体内部预留足够的间隙，避免高速运转时与缸体、主轴承盖、机油泵等周边部件发生碰撞。建模过程中需要严格还原各个部件之间的配合关系，比如活塞与气缸壁的配合间隙、活塞销与活塞销座及连杆小头的配合公差、连杆大头与曲柄销的配合间隙、曲轴主轴颈与主轴承座的配合公差，同时要准确还原各个运动副的运动约束关系，能够实现完整的运动仿真，直观展示活塞往复运动与曲轴旋转运动的对应关系，验证运动过程中是否存在干涉，检查活塞在上止点、下止点位置时与气门、燃烧室的间隙是否满足设计要求，为后续的整机结构设计、性能仿真、工艺编制提供准确的三维数模基础。
