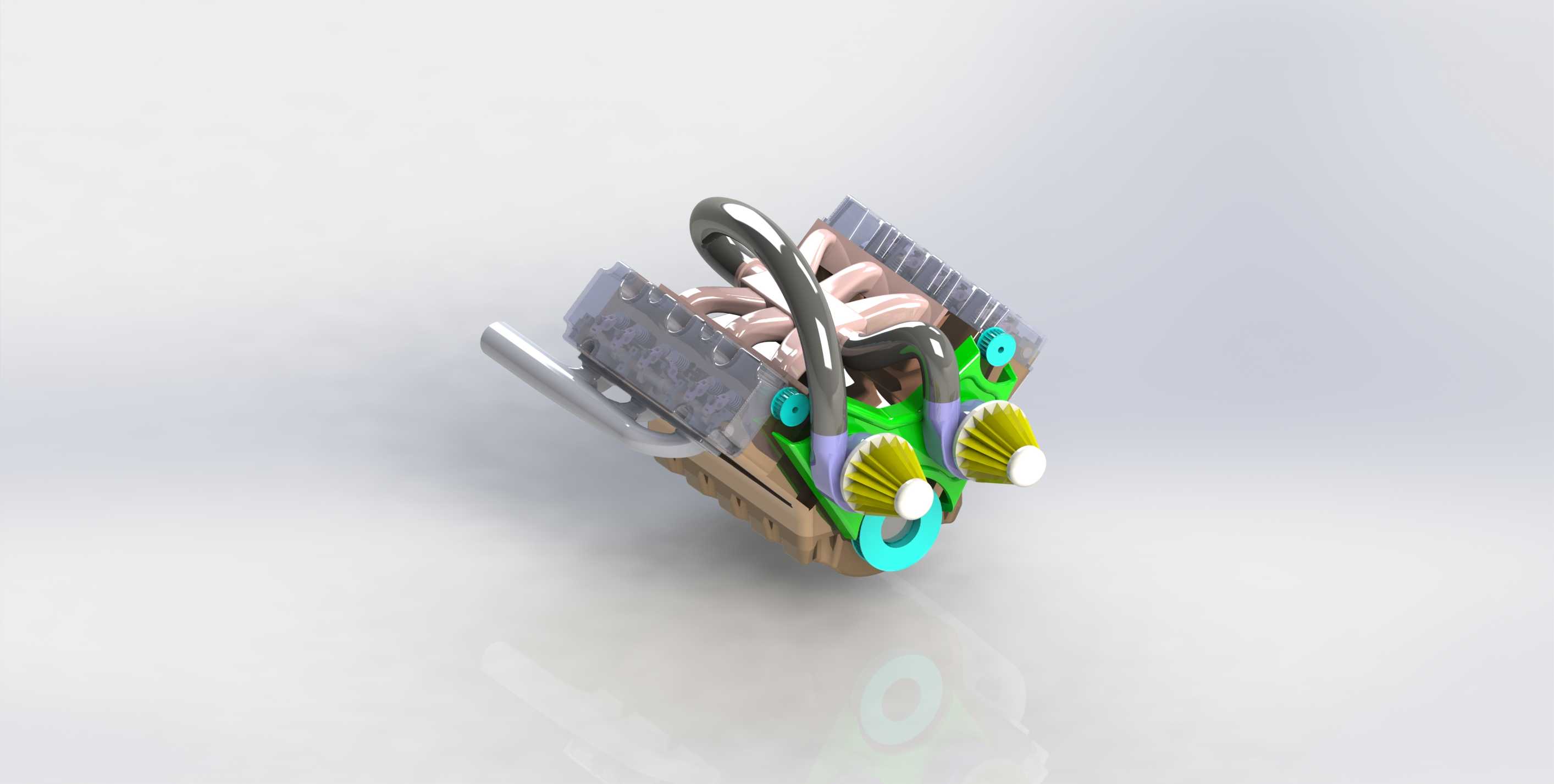

六缸双顶置凸轮轴柴油动力装置结构

　　在商用车动力配套、非道路工程机械动力输出、固定式发电机组动力源等场景中，V型布局的六缸柴油发动机始终占据着大扭矩动力段的核心位置，这类动力装置凭借紧凑的布局形式、均衡的做功间隔角，能在较低转速区间输出充沛扭矩，适配重载牵引、持续高负荷作业的工况需求。这款六缸双顶置凸轮轴柴油发动机的结构设计，首先围绕V型6缸的排布逻辑展开，两列气缸呈60度夹角布置，这种夹角选择能在保证整机宽度可控的前提下，让曲轴的配重平衡达到最优状态，减少运转过程中的一阶、二阶振动传递，降低动力总成悬置系统的匹配难度。从进排气结构来看，双顶置凸轮轴的布置形式，将进气门、排气门的驱动机构分别布置在两列气缸的缸盖上方，取消了传统单顶置凸轮轴结构中较长的摇臂传动路径，

　　能直接驱动气门挺柱完成开闭动作，一方面可以精准控制气门的开启正时与升程，提升进排气效率，另一方面也减少了传动机构的运动惯量，让发动机在高转速区间的响应速度更快，配气机构的工作可靠性也随之提升。整机的外部管路布局做了集成化处理，进气歧管顺着V型夹角的内侧空间排布，排气歧管则布置在两列气缸的外侧，这种布局能让高温排气的热辐射远离进气侧，降低进气温度提升充气效率，同时也给涡轮增压器的安装预留了足够的空间，排气歧管的出口位置直接对应涡轮端的安装法兰，不需要额外设计转接管路，减少了排气阻力。从安装边界来看，整机的悬置安装点分别布置在缸体前端、缸体后端以及变速箱连接壳体的两侧位置，四个安装点的受力分布经过匹配计算，能将整机运转时的振动均匀传递到车架或设备机架上，安装孔位的尺寸、间距都符合主流重型动力总成的匹配规范，不需要对配套设备的安装基座做大规模修改就能完成适配。缸体部分采用了龙门式结构设计，曲轴的主轴承盖采用横向螺栓与纵向螺栓结合的紧固方式，能承受大扭矩输出时曲轴对主轴承座的冲击，保证缸体在高负荷运转下的结构刚度，避免缸孔变形导致的活塞环密封失效问题。活塞部分采用了燃烧室直喷式设计，活塞顶部的燃烧室凹坑形状经过气流组织优化，能让柴油喷入后与空气形成更均匀的混合气，提升燃烧效率，降低燃油消耗与颗粒物排放。前端轮系的布局整合了水泵、发电机、空调压缩机、转向助力泵的安装位，采用多楔带传动，

　　自动张紧轮的布置位置能保证各附件轮的皮带包角符合设计要求，减少皮带打滑、异响的概率，同时附件轮的排布都预留了足够的拆装空间，后期维护时不需要拆解周边大件就能完成皮带、张紧轮的更换。油底壳采用了深冲压的钢结构设计，内部设置了挡油板，能在车辆爬坡、侧倾或者工程机械大角度作业时，保证机油集滤器始终浸没在机油液面以下，避免机油泵吸入空气导致的润滑压力不足问题，油底壳的放油螺栓布置在最低点位置，换油时能将旧机油完全排空。缸盖部分采用了每缸四气门的设计，两个进气门、两个排气门的布置能让进排气的流通截面积更大，配合双顶置凸轮轴的驱动，能在发动机高负荷工况下保证充足的进气量，同时喷油器布置在气缸盖的中心位置，

　　能让燃油喷射时的油束均匀分布到燃烧室各个区域，提升混合气形成质量。整机的冷却水道采用了纵向流动的设计，冷却液从缸体前端进入，顺着缸体水道流向后端，再通过缸垫上的水孔进入缸盖，从缸盖后端的出水口流出进入节温器，这种流动方式能让各缸的冷却温度更加均匀，避免局部过热导致的缸盖开裂问题。在实际配套场景中，这款动力结构可以适配总质量18-30吨的重型载货车，也可以配套160-220马力段的轮式装载机、挖掘机等非道路设备，还可以作为备用发电机组的动力源，带动120-180kW的发电机持续输出电力。设计过程中对整机的外围尺寸做了严格控制，V型布局让整机的长度比直列六缸发动机缩短了近三分之一，能给整车的驾驶室、货箱或者设备的工作装置预留更多布置空间，同时整机的重心落在V型夹角的中心线上，安装后不会出现单侧偏重的问题，能提升配套设备的行驶或作业稳定性。
