CA6140机床用多铰接传动连杆结构

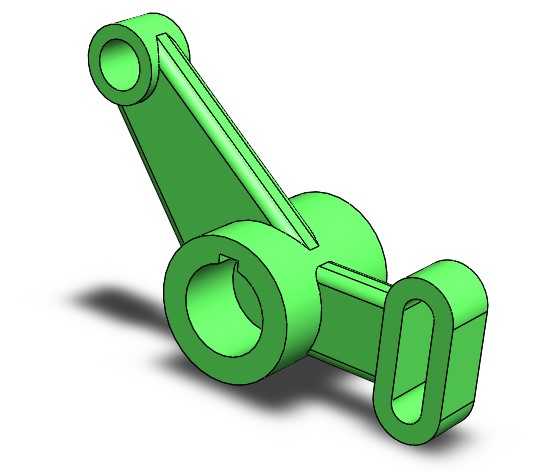

　　在普通卧式车床的进给传动与操作机构体系里，这类多铰接连杆是承担运动换向、行程传递的核心受力构件，日常加工中操作者扳动进给手柄、切换走刀方向、控制开合螺母联动的动作，最终都要通过这类连杆把操作力传递到对应的执行端，完成主轴与进给箱的运动匹配。从结构形态来看，该构件设置了三处功能连接端，一端为整圆通孔铰接座，用于和固定在床身壁板的销轴配合，作为整个连杆摆动的固定回转支点，孔内壁需要与销轴保持间隙配合，既要保证摆动过程无卡滞，又要控制径向窜量不超过0.02mm，避免传动间隙过大导致操作手感虚位、进给到位精度不足。中间位置的大直径筒状铰接端，是连杆的动力输入端，用于连接操作机构的拨叉或者拉杆，承接来自操作手柄的扳动力或者凸轮机构的驱动力，这个部位的壁厚做了加厚处理，因为整个连杆的受力峰值会集中在这个连接位，频繁的往复摆动带来的交变载荷容易在应力集中位置产生疲劳裂纹，加厚的筒壁可以提升构件的抗疲劳寿命，适配车床每班上百次的操作频次。另一端的长环形铰接孔，是连杆的动力输出端，长孔结构可以补偿安装过程中的位置误差，同时适配输出端构件的小范围行程浮动，避免加工和装配误差导致的运动干涉，这种长孔设计在机床操作连杆里十分常见，不需要过高的加工精度就能保证机构动作顺畅，能有效降低生产装配的调校成本。

　　设计这类连杆的时候，首先要确定三个铰接点的中心距，中心距的尺寸公差直接决定了操作机构的行程是否符合设计要求，比如CA6140车床的进给手柄扳动角度要求是25度到30度之间，三个铰接点的位置排布就要严格匹配这个摆角范围，扳动手柄时既不能因为摆角过小导致档位切换不到位，也不能因为摆角过大导致手柄碰撞床身护罩。杆身部分采用了变截面的加强筋结构，不是等厚度的直板设计，沿着受力方向的筋条从固定支点向两个活动连接端逐渐过渡，既可以减轻构件自身重量，减少摆动过程的惯性力，让操作手感更轻便，又能保证杆身的抗弯刚度，在传递较大操作力的时候不会出现明显的挠曲变形，避免力传递过程中的损耗。三个铰接端的孔端面都设计了凸台结构，安装时凸台端面与配合件的端面接触，减少了连杆与相邻构件的接触面积，既降低了摆动过程的摩擦阻力，又能避免连杆大面积贴在相邻构件上积存切屑和油污，日常维护清理的时候也更方便。

　　从安装边界来看，固定端的铰接孔轴线与中间大筒孔、端部长孔的轴线保持平行，平行度公差需要控制在0.03mm/100mm以内，如果平行度超差，连杆摆动过程中会出现别劲现象，长期使用会加速销轴和孔的磨损，导致操作机构卡滞。安装时要保证连杆摆动的整个平面与床身安装面平行，周围需要预留足够的摆动空间，不能和床身内部的润滑油管、电线线束、其他传动齿轮发生干涉，尤其是在两个极限摆动位置，要核对连杆与周边构件的最小间隙不小于5mm，避免机床运行过程中因为振动导致构件移位产生碰撞。这类连杆一般采用铸铁或者铸钢毛坯加工，毛坯铸造后要进行时效处理消除内应力，避免加工完成后出现变形导致尺寸超差，铰接孔的内表面需要进行铰削加工，保证表面粗糙度达到Ra1.6以上，减少销轴转动时的磨损，延长构件的使用寿命。在实际机床运行中，这类连杆的工作环境长期接触切削液和润滑油，设计时没有多余的沟槽和死角，切削液和油污可以顺着杆身的斜面自然流下，不会在构件上积存油泥，减少了日常维护的工作量。同时杆身的过渡位置都采用了圆角过渡，没有尖锐的直角，避免应力集中导致的断裂问题，毕竟车床的使用周期往往长达十几年，这类操作构件要能承受长期的反复载荷而不失效。
