CA6140车床配套多孔安装接线盒结构

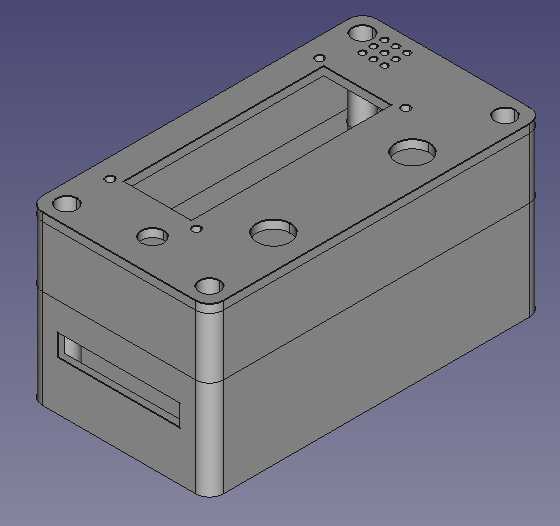

　　这款盒体结构是CA6140普通车床电气走线系统里的配套安装部件，日常在车床床身靠近主轴箱的侧腔位置装配，主要用来规整车床操作回路里的接线端子、小型信号转接模块，避免车床加工时飞溅的切屑、切削液溅入接线部位造成短路，同时也能隔绝车间内的金属粉尘堆积在接线点位，降低电气故障的发生概率。从结构设计来看，整体采用长方体分层式盒体结构，上下两层通过侧边的定位柱实现扣合定位，装配时不需要额外做对位调整，能直接对齐安装孔位，减少现场装配的调整时间。盒体顶面做了多组不同规格的安装孔设计，其中四个角位的大直径沉孔是用来将整个盒体固定在车床床身的预制安装面上，沉孔设计可以让固定螺栓的头部完全没入盒体表面，不会突出平面干涉后续其他部件的安装；

　　顶面中部的长条形开槽是用来嵌入接线端子排的安装导轨，开槽的宽度适配常规的TH15型电气安装导轨，安装时导轨可以直接从侧边滑入槽内，不需要额外打孔固定导轨；顶面分散的几组小圆孔是用来走信号线，不同孔径对应不同线径的控制线缆，其中右上角的密集小孔组是专门用来走面板指示灯的细芯信号线，每个小孔对应一根指示灯线，走线时可以直接按孔位分线，避免多根线缆缠绕杂乱。盒体侧面预留的横向窄槽是用来插入盒体的密封盖板，盖板插入后可以覆盖盒体侧面的接线操作口，日常检修时只需要抽出盖板就能操作内部接线，不需要完全拆卸整个盒体，维护效率更高。设计时特意将盒体的棱边做了R2的圆角处理，一方面是避免装配时锋利的棱边划伤操作人员的手部，另一方面也能减少应力集中，

　　避免车床运行时的长期振动造成盒体棱边开裂。从安装边界来看，整个盒体的总高度控制在80mm以内，安装后不会突出床身侧腔的安装平面，不会和床身上移动的溜板部件产生运动干涉；盒体的长度和宽度尺寸适配CA6140车床床身侧腔的预留安装空间，四个固定孔的孔距完全匹配床身上原有的预制螺纹孔位置，替换原有损坏的盒体时不需要重新在床身上打孔，直接用原有螺栓就能完成固定，适配性较强。盒体的壁厚设计为3mm，采用ABS工程塑料注塑成型的话，既能满足结构强度要求，承受车床运行时的持续振动不会出现变形，也能起到一定的绝缘作用，避免内部接线漏电传导到床身造成安全隐患。在实际车床改造场景中，这款盒体也可以用来加装小型的继电器模块，

　　顶面预留的多余安装孔可以用来固定小型继电器的底座，不需要额外在盒体上重新开孔，能满足老车床电气系统升级改造的扩展需求。设计过程中特意规避了多余的凸起结构，整个盒体外表面除了必要的孔位和开槽外没有其他突出结构，日常清理切屑时可以直接用毛刷扫过表面，不会有积屑的死角，减少日常维护的清理工作量。盒体上下层的结合面做了0.5mm的止口设计，扣合后上下层之间的缝隙小于0.2mm，能够阻挡大部分切削液的飞溅渗入，即使有少量液体溅到盒体表面，也会顺着盒体的外壁流到下方的床身导油槽里，不会渗入盒体内部影响电气元件。
