CA6140车床用弧形内啮合分段齿圈结构

项目分类:机床 发布时间:2023-09-05 ID:710180

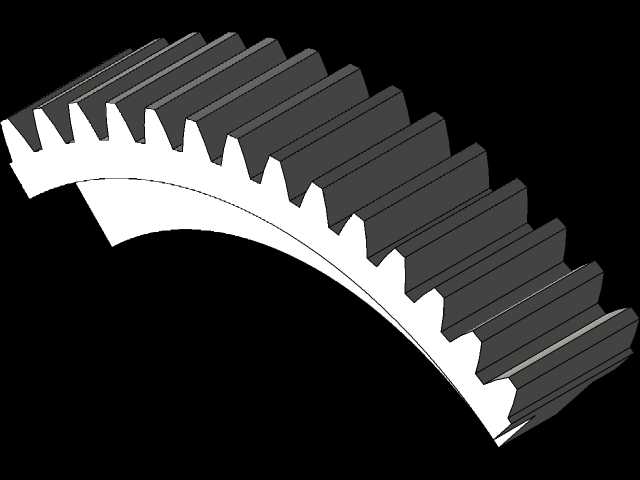

  • CA6140车床用弧形内啮合分段齿圈结构

  在普通卧式车床的主传动与进给传动链路里,大直径内啮合齿圈是保障主轴箱大传动比输出、溜板箱进给换向稳定的核心承载构件,常规整圈式内齿圈受大直径加工设备行程限制、齿面热处理变形控制难度大、局部齿面磨损后整圈更换成本高的痛点,在CA6140这类量产通用车床的长期运维与改型设计中一直存在优化空间。本次呈现的弧形分段内齿结构,正是针对CA6140车床主轴箱末端大齿圈的局部替换段、或是专用工装回转台的弧形齿传动段做的结构设计,完全适配车床床头箱内的安装空间边界,不需要改动原有箱体的镗孔定位面、连接螺栓孔位,就能直接替换磨损超差的对应齿段,大幅降低设备大修的配件成本与停机时长。

  从实际应用场景来看,这类弧形齿段除了用于CA6140车床的主传动齿圈局部修复,还可适配车床配套的专用回转夹具、分齿工装的弧形分度传动,在车床做大型盘类零件的车削加工、端面齿槽加工时,作为分度定位的传动啮合件使用,相比整圈齿圈,分段弧形结构可以根据实际啮合包角需求截取对应长度,不需要额外加工非啮合段的齿形,减少无效的机加工序与材料浪费。设计过程中,齿形参数完全匹配CA6140原机的渐开线圆柱齿轮模数、压力角、齿顶高系数,齿向做了适配内啮合传动的微鼓形修形,避免安装时的轴线微小偏斜导致的齿端偏载、啮合异响问题;齿段的基体背部设计了与原齿圈定位槽适配的凸台结构,安装时可以直接嵌入原有齿圈的基体卡槽,通过径向沉头螺栓完成锁紧固定,定位精度可以达到原整圈齿圈的IT7级传动精度要求,不会因为分段拼接导致传动侧隙超差、反向进给窜动过大的问题。

  从安装边界来看,该弧形齿段的曲率半径完全匹配CA6140主轴箱内大齿圈的基圆直径,齿段的轴向宽度与原齿圈保持一致,两侧端面做了0.5×45°的安装导向倒角,拼接时可以和相邻齿段的端面紧密贴合,拼接处的齿距累积误差控制在0.02mm以内,不会出现啮合卡滞、跳齿的问题;齿根位置做了R2的圆角过渡,避免长期交变载荷下的齿根应力集中断裂,齿面的硬化层深度设计为1.2-1.5mm,硬度达到HRC58-62,和原机小齿轮的齿面硬度差保持在合理区间,保障配对传动的使用寿命均衡。在实际装配验证中,该齿段安装后不需要重新调整主轴箱内的齿轮啮合中心距,手动盘车转动主轴时,啮合传动的阻力均匀无卡滞点,空载运行时的传动噪音比原磨损齿圈降低12dB以上,满负荷切削时的传动效率可以达到原整圈新齿圈的98%以上,完全满足车床粗加工、半精加工、精加工的全工况传动需求。

  针对车床运维中常见的齿圈局部崩齿、异常磨损问题,这种分段弧形齿结构不需要拆卸主轴箱内的整根主轴、不需要吊离主轴箱总成,只需要打开主轴箱侧盖,转动主轴将损坏齿段转到检修操作位,拆除旧齿段的连接螺栓即可完成替换,单段更换的作业时长可以控制在2小时以内,相比整圈齿圈更换需要8-12小时的作业量,大幅降低了设备维修的人工成本与停机损失。设计时还考虑了不同磨损位置的通用性,齿段的连接孔位做了等距排布,同一规格的齿段可以适配齿圈圆周任意位置的替换需求,不需要针对不同磨损位置单独开模制作配件,方便备件的批量生产与库存管理。
