CuCrZr板检测用波卡轭定位工装结构

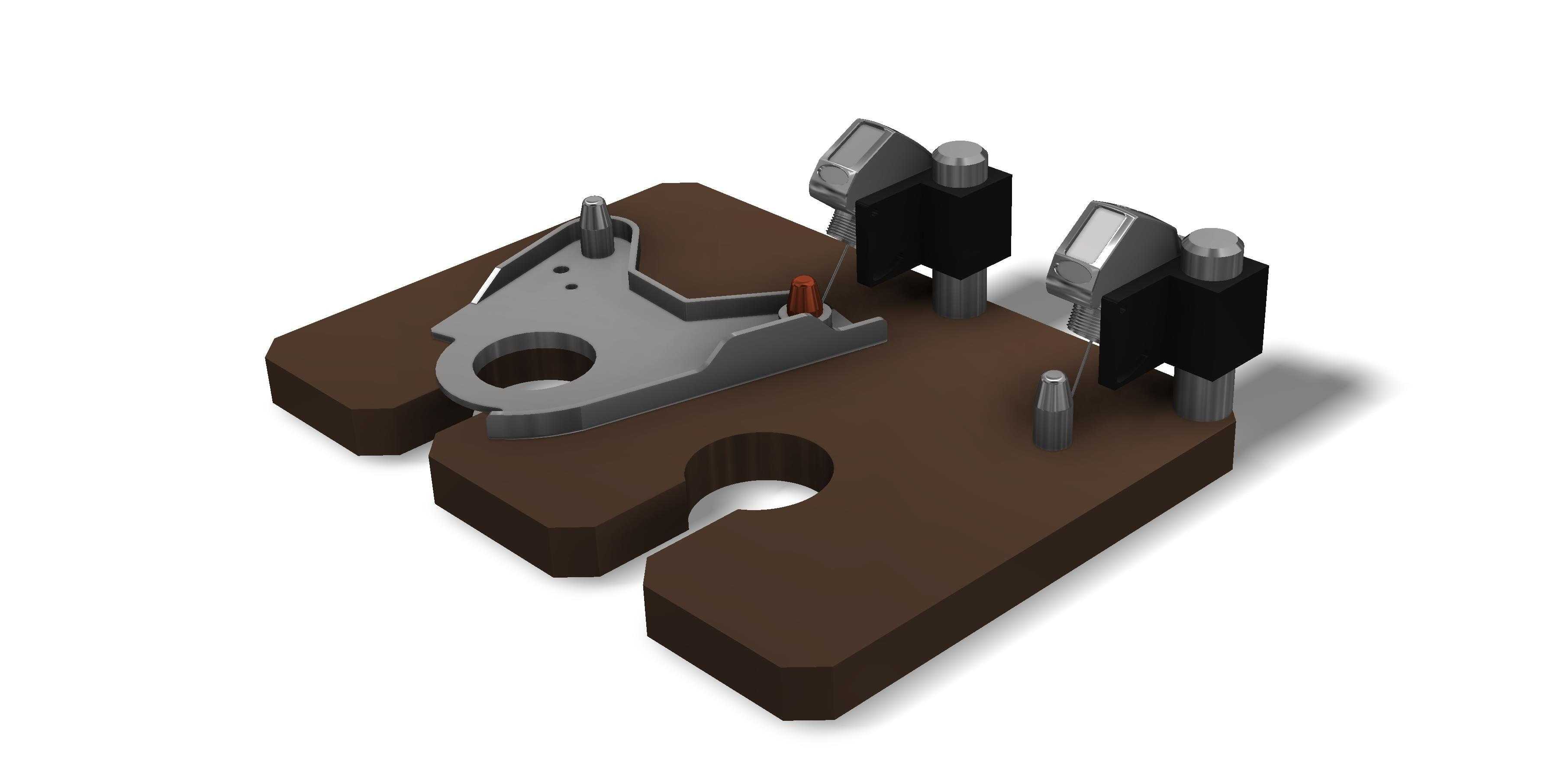

　　这套波卡轭结构是针对CuCrZr板类零件加工过程中的形位公差检测环节设计的定位夹持组件，主要适配中小规格铜铬锆合金板材的工序间检测场景，在机床加工产线的质检工位承担工件快速定位、装夹固定的作用，避免检测过程中工件移位导致的测量数据偏差。从结构布局来看，整套组件以深棕色绝缘工装底板作为承载基础，底板上开设两处异形避让槽，一处为半圆开口槽，一处为带半圆缺口的长槽，既能够适配不同宽度规格的板材放置，也为检测探头的下探、测量工具的伸入预留了操作空间，避免工装本体与检测路径发生干涉。核心的波卡轭主体采用高刚度合金材质加工，轮廓为带大直径铰接孔的异形板状结构，铰接孔作为整个轭体的旋转基准，配合底板上的定位销实现轭体的开合动作，工件放置到位后，

　　轭体绕铰接销转动压合在工件表面，配合三处带缓冲压头的快速夹钳实现多点位压紧，压头采用非金属耐磨材质，既能够提供足够的压紧力避免工件窜动，也不会在铜铬锆板表面留下压痕，满足高精度零件的表面防护要求。设计过程中优先考虑了检测操作的便捷性，三处夹钳沿工件轮廓的非检测区域分布，压紧点的位置经过受力仿真验证，确保压紧后工件不会发生翘曲变形，夹钳的操作手柄朝向工装外侧，操作人员无需探身到工装上方即可完成开合动作，单工位装夹耗时可控制在十秒以内，适配批量零件的快速检测节拍。安装边界方面，整套工装的底板采用平直加工面，可直接固定在检测平台或者机床工作台的T型槽上，底板厚度经过校核，在常规压紧力下不会发生挠曲变形，

　　整体外轮廓尺寸适配常规检测工位的操作空间，不需要对现有工位的布局进行改造即可直接投入使用。轭体的旋转行程经过限位设计，最大开合角度下不会与周边的检测设备发生碰撞，压合到位后轭体的上平面低于工件待检测面的基准高度，不会遮挡检测光路或者接触式测头的移动路径。针对CuCrZr板的材料特性，工装所有与工件接触的部位都做了倒角处理，没有尖锐棱角，避免上料过程中划伤工件表面，同时工装的定位基准面经过精磨处理，平面度控制在0.02mm以内，保证每次装夹的定位重复精度满足形位公差检测的要求。在实际应用场景中，这类波卡轭工装不仅可以用于铜铬锆板的平面度、轮廓度检测，也可以通过更换不同厚度的调整垫片，适配相近轮廓的其他板类零件的装夹需求，

　　夹钳的安装位置预留了长条形调节槽，可根据工件的实际尺寸调整压紧点位置，具备一定的通用适配能力。整套结构没有采用复杂的传动或者气动元件，纯机械结构的设计可靠性更高，日常维护只需要定期清理铰接部位的切屑、加注少量润滑脂即可长期稳定使用，不会因为气动元件漏气、电气元件故障导致工位停线，非常适合生产现场的复杂工况环境。从建模细节来看，所有配合面都预留了合理的公差间隙，铰接孔与定位销的配合采用间隙配合，保证轭体转动顺畅无卡滞，压头与夹钳推杆的连接采用浮动结构，能够自动适应工件表面的微小角度偏差，保证压紧力均匀分布在接触面上，不会出现局部压应力过大导致的工件变形。底板上的定位销采用过盈配合压装在底板的销孔内，销孔位置精度由加工中心一次装夹加工保证，不需要后续配做，降低了工装的制造难度，也方便后期易损件的更换维护。
