CA6140机床用对开式轴瓦支撑座结构

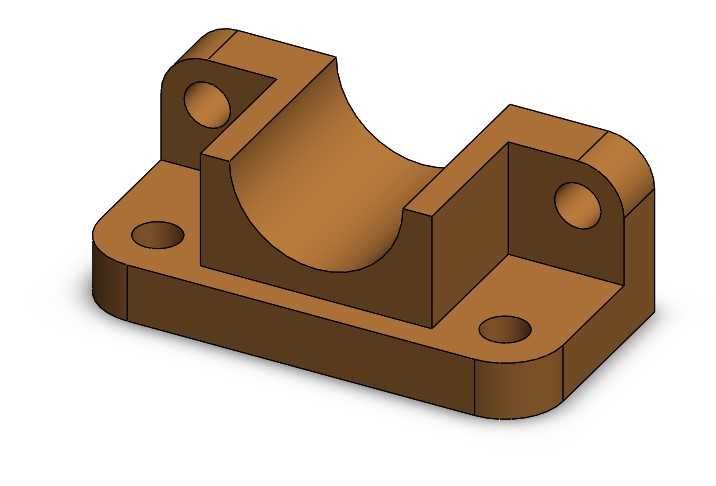

　　这类支撑座是CA6140普通车床进给箱、溜板箱内部传动轴系的常用支撑构件，主要承担轴类零件的径向承载与定位作用，在卧式车床的传动链路中，这类带半圆承托槽的支座多用于对开式滑动轴承的下半座安装，配合上半轴瓦压盖完成轴系的周向限位，相比整体式轴承座，这种分体结构更便于后期轴系的拆装维护，不用沿轴的轴向方向长距离抽拆零件，在机床大修、轴瓦更换作业中能大幅降低拆装工作量。从结构设计逻辑来看，底座采用带圆角的矩形平板结构，四个角位置设置通孔安装位，安装孔采用沉孔设计，可将内六角圆柱头螺钉的头部完全埋入座体平面以下，避免安装后螺钉头突出干涉周边其他传动构件，底座的边缘做了R3左右的圆角过渡，一方面是铸造工艺的拔模需求，减少铸件的应力集中点，

　　另一方面也能避免安装作业时锐边划伤操作人员。承托部分的半圆槽直径与配套轴瓦的外径保持过渡配合公差，槽面的粗糙度要求控制在Ra3.2以内，保证轴瓦装配后不会出现径向窜动，两侧的立板上各设置一个同轴的通孔，这个孔位是用来安装上半压盖的连接销轴或者锁紧螺栓，两个孔的同轴度公差需要控制在Φ0.02mm以内，否则装配后会出现压盖偏斜，导致轴瓦抱轴、传动卡滞的问题。在实际安装场景中，这类支座需要先通过底座的四个安装孔固定在箱体的预制安装基面上，安装基面的平面度要求不低于0.03mm/100mm，安装时需要先清理基面的毛刺、磕碰伤，涂抹少量润滑脂后再将座体就位，按对角线顺序分次拧紧安装螺钉，避免座体压紧后出现变形导致半圆槽圆度超差。

　　承托槽的轴向长度比配套轴瓦的宽度宽0.2-0.3mm，预留出轴瓦受热膨胀的间隙，避免机床长时间运行后轴瓦热胀卡死在座体内部。两侧立板的厚度经过载荷校核，在承受轴系最大径向切削载荷时，立板的弯曲变形量不超过0.01mm，保证轴系的支撑刚度，不会因为切削受力出现振颤，影响工件的加工表面质量。这类支座的材质一般采用HT200灰铸铁铸造，经过时效处理消除内应力后再进行机加工，避免后期使用过程中出现应力变形导致精度丧失，铸造时需要保证内部组织致密，不能有砂眼、缩松等缺陷，尤其是承托槽的受力部位，铸造缺陷会导致支座在承受冲击载荷时出现开裂。在建模过程中，这类零件需要优先确定安装基面的基准位置，再以此为基准推导半圆槽的中心高度、

　　两侧立板孔的中心距、安装孔的位置尺寸，所有的拔模斜度、铸造圆角都要符合铸件的工艺要求，避免出现无法脱模或者应力集中的结构，安装孔的沉孔深度要匹配对应规格螺钉的头部尺寸，保证螺钉拧紧后头部不高出底座平面。这类支座除了在普通车床上使用，经过尺寸调整后也可以用在其他通用机械设备的轴系支撑位置，比如输送机的辊筒支撑、减速机的输入输出轴辅助支撑等场景，核心的结构逻辑都是通过平板底座完成与设备基体的连接，通过半圆承托面完成滑动轴承或者滚动轴承外圈的定位，通过侧立板的连接结构完成上盖的锁紧，结构简单可靠，加工难度低，维护方便，是机械传动结构中非常经典的支撑类构件。在实际选型替换时，需要重点核对半圆槽的直径尺寸、底座安装孔的孔距尺寸、半圆槽中心到底座安装面的高度尺寸，这三个尺寸是保证装配兼容性的核心参数，只要这三个参数匹配，同时立板连接孔的位置一致，就可以完成替换，不需要改动周边的其他结构。
